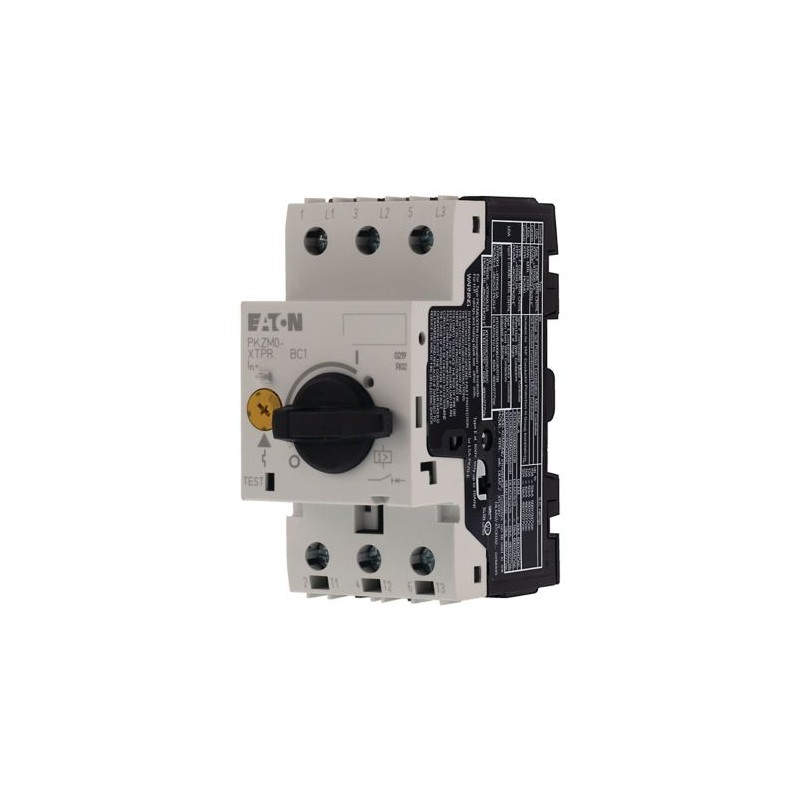

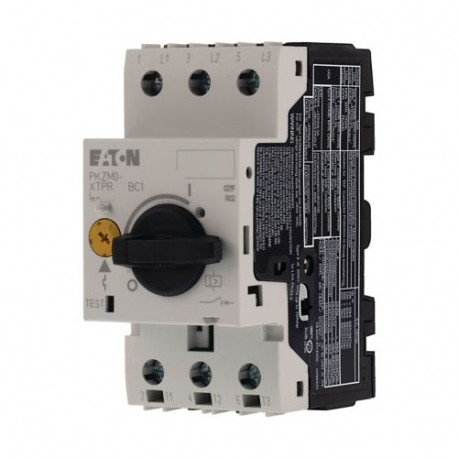

PKZM0-16

046938

XTPR016BC1NL

EATON-MOELLER

Interruptor protector de motor; 3 polos; Ir=10-16 A; Conexión a tornillo

Protección del Motor disyuntor, 3p, Ir=10-16A, tornillo de conexión

Más detalles


Interruptores de baja tensión > Disyuntor de protección del motor

Interruptores Protectores de Motor

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $84.31
Precio unitario: $84.31

Cantidad Precio
1+$84.31
2+$74.67
4+$67.58
5+$65.90
7+$64.64
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

Comprados juntos habitualmente

Más vendidos

Más Información



Protección del Motor disyuntor, 3p, Ir=10-16A, tornillo de conexión
Protección del Motor disyuntor según IEC/EN60947, de 3 polos tamaño PKZM0, con ajuste de sobrecarga y sin retardo corto-circuito de la liberación, el fallo de una fase sensible, el tornillo y complemento de montaje, con terminales de tornillo, tapa de la dimensión de la instalación de 45 mm, voltaje nominal de funcionamiento de la Ue 690 V, grado de protección IP20, con los dedos de la prueba de acuerdo a VDE 0106 T. 100, accesorios: contacto auxiliar, liberación de tensión, póngase en contacto con el módulo, clip de la placa

Programa de entrega

Gama de productos
PKZM0 motor circuito de protección para interruptores de hasta 32 Un
La función básica de
La protección del Motor
0000SPC-571
Notas
También es adecuado para motores con clase de eficiencia IE3.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
Técnica de conexión
Terminales de tornillo
Contacto secuencia
121S003
Max. potencia del motor
AC-3220 V 230 V 240 V [P]
4 kW
AC-3380 V 400 V 415 V [P]
7.5 kW
AC-3440 V [P]
9 kW
AC-3500 V [P]
9 kW
AC-3660 V 690 V [P]
12.5 kW
Nominal de corriente ininterrumpida [Iu]
16 Un
Rango de ajuste
La sobrecarga de versiones[Ir]
10 - 16 a
corto-circuito de la liberación[Irm]max. [Irm]
248 Un
Los fallos de fase de la sensibilidad
IEC/EN 60947-4-1, VDE 0660 Parte 102
Protección contra explosión (ATEX 94/9/CE)
 PTB 10, ATEX 3013, Ex II(2) GD
Observar manual MN03402003Z-DE/ES.
Notas
La sobrecarga de disparo: disparo clase 10
Puede ser acoplada a la norma IEC/EN 60715 top-hat ferrocarril de 7,5 o 15 mm de altura.

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660,UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAlmacenamiento
- 40 - 80 °C
Temperatura ambienteAbierto
-25 - +55 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Posición de montaje
1210DRW-68
La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
IP20
Grado de protecciónTerminaciones
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Mecánica de la resistencia de choque de la mitad-sinusoidal de choque de 10 ms IEC 60068-2-27
25 g
Altitud
Max. 2000 m
Capacidad del Terminal de cable principalTerminales de tornilloSólido
1 x (1 - 6)
2 x (1 - 6) mmDos
Capacidad del Terminal de cable principalTerminales de tornilloFlexible con el casquillo DIN 46228
1 x (1 - 6)
2 x (1 - 6) mmDos
Capacidad del Terminal de cable principalTerminales de tornilloSólido o trenzado
18 - 10 AWG
Capacidad del Terminal de cable principalTerminales de tornilloPelar longitud
10 mm
Especificaciones del par de apriete para los tornillos del terminalEl cable principal
1.7 Nm
Especificaciones del par de apriete para los tornillos del terminalCircuito de Control de cables
1 Nm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
690 V CA
Nominal de corriente ininterrumpida = corriente de operación nominal [Iu= Yoe]
16 Un
Frecuencia nominal [f]
40 - 60 Hz
Actual de pérdida de calor (3 polos a la temperatura de funcionamiento)
6.43 W
La impedancia por polo
8 mΩ
La esperanza de vida, mecánica [Operaciones]
0.1 x 10Seis
La esperanza de vida, eléctrica (AC-3 a 400 V)La esperanza de vida, eléctrica [Operaciones]
0.1 x 10Seis
Max. frecuencia de operación
40 Ops/h
Clasificación de cortocircuitoDCClasificación de cortocircuito
60 kA
Clasificación de cortocircuitoDCNotas
hasta 250 V
Motor de capacidad de conmutaciónAC-3 (hasta 690 v)
16 Un
Motor de capacidad de conmutaciónDC-5 (250V)
16 (3 contactos en serie) Un
Viaje de bloques
Compensación de la temperaturaIEC/EN 60947, VDE 0660
- 5...40 °C
Compensación de la temperaturaRango de operación
- 25...55 °C
Compensación de temperatura error residual para T > 40 °C
≦ 0.25 %/K
Rango de ajuste de la sobrecarga de versiones
0.6 - 1 x Iu
corto-circuito de la liberación
Básico del dispositivo, fijo: 15.5 x Iu
Corto-circuito de liberación de la tolerancia
± 20%
Los fallos de fase de la sensibilidad
IEC/EN 60947-4-1, VDE 0660 Parte 102
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V
208 V
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases230 V
240 V
5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases460 V
480 V
10 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases575 V
600 V
10 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase115 V
120 V
1 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase230 V
240 V
2 HP
La Corriente de corto Circuito de Clasificación, tipo E240 V
42 kA
La Corriente de corto Circuito de Clasificación, tipo E480 Y / 277 V
42 kA
La Corriente de corto Circuito de Clasificación, tipo ELos accesorios necesarios
BK25/3-PKZ0-E
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto AltoSCCR (fusible)
10 kA
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto Altomax. Fusible
Cien cinquenta
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto AltoSCCR (CB)
10 kA
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto Altomax. CB
Cien veinticinco
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto AltoSCCR con CL (fusible)
50 Un
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto Altomax. Fusible (con CL)
Seiscientos
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto AltoSCCR con CL (CB)
50 kA
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto Altomax. CB (con CL)
Seiscientos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
16 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
2.14 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
6.43 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) protección del Motor / interruptor (EC000074)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) protección del Motor / interruptor ([email protected] [AGZ529016])
La sobrecarga de liberación de la configuración actual
10 - 16 a
Rango de ajuste de undelayed corto-circuito de la liberación
248 - 248 Un
Con protección térmica
El fallo de una fase sensible
Apague técnica
Thermomagnetic
Voltaje nominal de operación
690 - 690 V
Calificación permanente de la actual Iu
16 Un
El funcionamiento nominal de alimentación en AC-3, 230 V
4 kW
El funcionamiento nominal de alimentación en AC-3 A 400 V
7.5 kW
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Tipo de elemento de control
Girar el botón
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Integrado con interruptor auxiliar
No
Integrado con bajo voltaje de liberación
No
Número de polos
Tres
Nominal de corte en cortocircuito capacidad de lcu a 400 V, AC
50 kA
Grado de protección (IP)
IP20
Altura
93 mm
Ancho
45 mm
Profundidad
76 mm

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Cien sesenta y cinco mil seiscientos veintiocho
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Adecuado para
Circuito: Manual tipo E si se utiliza con el terminal, o conveniente para el grupo de instalaciones

Características

1210CON-20
Accesorios
1: Estándar de los contactos auxiliares
2: Viaje de indicación de contacto auxiliar
3: Derivación de prensa, los disparadores de mínima tensión
Curva característica
121U064
Características de disparo del motor interruptor de circuito PKZM0-..., PKZM01
1: nivel Mínimo, 3-fase
2: nivel Máximo, 3-fase
3: Mínimo marcador de 2-fase
4: la más alta de marcador, 2-fase
Curva característica
121U017
Corriente de
Curva característica
121U016
① 1 la mitad del ciclo
Vamos-a través de la energía

Dimensiones

1210DIM-106
Protección del Motor disyuntor con contacto auxiliar estándar
PKZM0-...(+NHI-E-...-PKZ0)
PKZM0-...-T(+NHI-E-...-PKZ0)
PKM0-...(+NHI-E-...-PKZ0)
121X002
Protección del Motor, interruptores de circuito con empuñaduras giratorias bloqueables
PKZM0-...+AK-PKZ0
121X042
Protección del Motor, interruptores de circuito con temprana hacer contactos auxiliares
PKZM0-...+VHI-...-PKZ0

Datasheet - PDF

Opiniones: (3)

  • Alejandro
    Valoración del cliente:
  • S Ariana
    Valoración del cliente:
  • B Mary
    Valoración del cliente:
  • Página:1
    Añadir comentario
    ocultar
    Valoración:
    Nombre:
    Email:
    Título:
    Opinión:
      Captcha
      Añadir comentario

    Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
