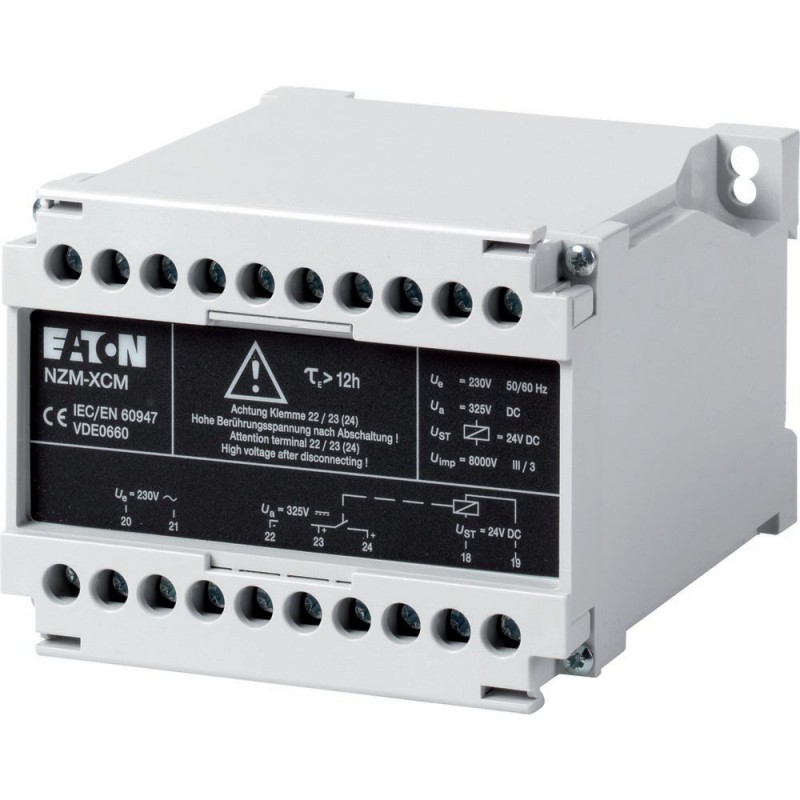

NZM-XCM 229413 EATON ELECTRIC Bobina de disparo, para XCM
NZM-XCM
229413
EATON-MOELLER
Bobina de disparo, para XCM
Interruptores de baja tensión > Bobina de disparo
Accesorios NZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Disparador Shunt de apertura, para la unidad del condensador
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: la unidad del condensador 230 V, 50/60 Hz, en conjunción con NZM...-XA208-250 AC/DC disparador shunt de apertura. Recinto: grado de protección IP20. No UL/CSA aprobado. permite el uso seguro de los interruptores de circuito como de malla de la red de interruptores de potencia en el rango de 0 al 110 % de la Onu, con constante de tiempo de apagado de 40ms. Si la tensión de red está ausente, la instalación de un condensador de suministros de energía para accionar el disparador shunt de apertura durante al menos 12 horas. La configuración de la unidad del condensador es realizado de forma independiente del interruptor de potencia. Conecte la unidad del condensador para el lado de la oferta. ingeniería Instrucciones: Conecte el contacto auxiliar (HIN) como N/S en serie con el disparador shunt de apertura! Estándar de los contactos auxiliares no incluidos como estándar. Puede ser utilizado para: NZM1(-4), N(N/S)1(-4), NZM2(-4), N(N/S)2(-4), NZM3(-4), N(N/S)3(-4), NZM4(-4), N(N/S)4(-4)
Programa de entrega
Gama de productos
Accesorios
Accesorios
Disparador Shunt de apertura
Accesorios
Los disparadores Shunt de apertura de la unidad del Condensador
Norma/Autorización
IEC
Tamaño de construcción
NZM1/2/3/4
Descripción
La unidad del condensador 230 V, 50/60 Hz, en conjunción con NZM...-XA208-250 AC/DC disparador shunt de apertura
Recinto: grado de protección IP20
no UL/CSA aprobado
Permite el uso seguro de los interruptores de circuito como de malla de la red de interruptores de potencia en el rango de 0 – 110 % de la Onu, con constante de tiempo de apagado de 40 ms.
Si la tensión de red está ausente, la instalación de un condensador de suministros de energía para accionar el disparador shunt de apertura durante al menos 12 horas.
La configuración de la unidad del condensador es realizado de forma independiente del interruptor de potencia.
Conecte la unidad del condensador para el lado de la oferta!
Ingeniería Instrucciones: Conecte el contacto auxiliar N/S en serie con el disparador shunt de apertura!
Estándar de los contactos auxiliares no incluidos como estándar.
Recinto: grado de protección IP20
no UL/CSA aprobado
Permite el uso seguro de los interruptores de circuito como de malla de la red de interruptores de potencia en el rango de 0 – 110 % de la Onu, con constante de tiempo de apagado de 40 ms.
Si la tensión de red está ausente, la instalación de un condensador de suministros de energía para accionar el disparador shunt de apertura durante al menos 12 horas.
La configuración de la unidad del condensador es realizado de forma independiente del interruptor de potencia.
Conecte la unidad del condensador para el lado de la oferta!
Ingeniería Instrucciones: Conecte el contacto auxiliar N/S en serie con el disparador shunt de apertura!
Estándar de los contactos auxiliares no incluidos como estándar.
Para el uso con
NZM1(-4), N(S)1(-4)
NZM2(-4), N(S)2(-4)
NZM3(-4), N(S)3(-4)
NZM4(-4), N(S)4(-4)
NZM2(-4), N(S)2(-4)
NZM3(-4), N(S)3(-4)
NZM4(-4), N(S)4(-4)
Contacto secuencia
Datos técnicos
Unidad de condensador para disparador shunt de apertura
Tensión nominal [Ue]
230 V AC
Corriente de operación nominal [Ie]
< 10 mA
Corriente de irrupción (valor de pico) [Ie]
Tres
Terminal de capacidadesSólido o conductor flexible, con virola
1 x (0,5 - 2,5) mmDos
Terminal de capacidades
1 x (20 - 14)
2 x (20 - 16) AWG
2 x (20 - 16) AWG
Categoría de sobretensión/grado de contaminación
III/3
Tensión de impulso admisible la invariabilidad [Uimp]
Contactos principales
8000 V
Contactos auxiliares
8000 V
La verificación del diseño según la norma IEC/EN 61439
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / disparador Shunt de apertura (para interruptor automático) (EC001023)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / corriente de carga Completa del viaje ([email protected] [AKF016013])
Clasificados de control de la tensión de alimentación Us AC 50HZ
230 - 230 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
230 - 230 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Voltaje tipo de accionamiento
DC
Valor inicial de la undelayed corto-circuito de la liberación - rango de ajuste
0 Un
Valor final del rango de ajuste undelayed corto-circuito de la liberación
0 Un
Tipo de conexión eléctrica
Tornillo de conexión
Número de contactos contacto normalmente abierto
Cero
Número de contactos contacto normalmente cerrado
Cero
Número de contactos como de cambio de contacto
Cero
Adecuado para la alimentación de interruptor de circuito
Sí
Adecuada para interruptor de carga
Sí
Adecuado para el interruptor de protección del motor
No
Adecuado para el relé de sobrecarga
No
Dimensiones
Datasheet - PDF
