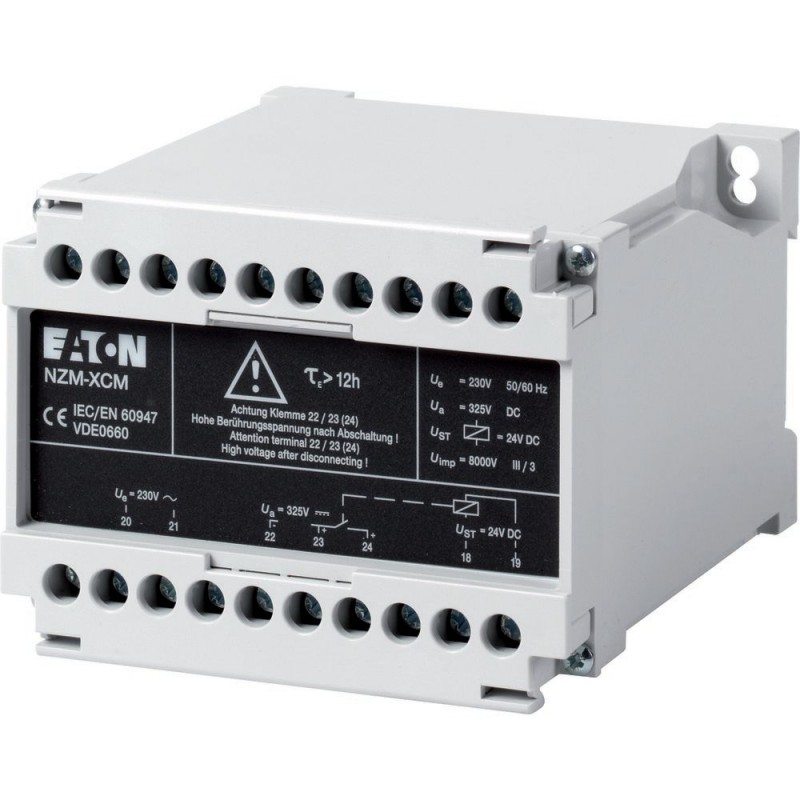

NZM-XCM 229413 Y7-229413 EATON ELECTRIC Kondensatorgerät Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM-XCM 229413 Y7-229413 EATON ELECTRIC Kondensatorgerät

NZM-XCM

229413

Y7-229413

EATON-MOELLER

Kondensatorgerät

NZM-XCM

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, for capacitor unit

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: Kondensatoreinheit 230 V 50/60 Hz in Verbindung mit NZM...-XA208-250 AC/DC Shunt-Auslöser. Gehäuse: Schutzart IP20. Nicht UL/CSA-zugelassen. ermöglicht den sicheren Einsatz von Leistungsschaltern als Mesh-Netzwerk-Leistungsschalter im Bereich von 0–110 % Un bei konstanter Abschaltzeit von 40ms. Fehlt die Netzspannung, liefert der eingebaute Kondensator für mindestens 12 Stunden Strom für die Betätigung der Shunt-Entriegelung. Die Konfiguration der Kondensatoreinheit erfolgt unabhängig vom Leistungsschalter. Kondensatoreinheit an die Versorgungsseite anschließen. Engineering Guidelines: Einen Standard-Hilfskontakt (HIN) als Schließer in Reihe mit dem Shunt-Auslöser in Reihe schalten! Standard-Hilfskontakt nicht im Lieferumfang enthalten. Verwendbar für: NZM1(-4), N(N/O)1(-4), NZM2(-4), N(N/O)2(-4), NZM3(-4), N(N/O)3(-4), NZM4(-4), N(N/O)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Arbeitsstromauslöser

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $307.46
Stückpreis: $307.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller series NZM release
Catalog Number
229413
Product Length/Depth
100 mm
Product Height
114 mm
Product Width
74 mm
Product Weight
0.48 kg
Compliances
IEC
RoHS conform
EAN
4015082294137
Model Code
NZM-XCM

Produktspezifikationen

Used with
NZM2(-4), N(S)2(-4)
NZM3(-4), N(S)3(-4)
NZM1(-4), N(S)1(-4)
NZM4(-4), N(S)4(-4)
Type
Special features
  • Capacitor unit 230 V 50/60 Hz in conjunction with NZM...-XA208-250 AC/DC shunt release
  • Enclosure: degree of protection IP20
  • not UL/CSA approved
  • Enables the safe use of circuit-breakers as mesh network circuit-breakers in the range from 0 – 110 % Un with constant switch-off time of 40 ms.
  • If the mains voltage is absent, the installed capacitor supplies power for actuating the shunt release for at least 12 hours.
  • The configuration of the capacitor unit is undertaken independently of the circuit-breaker.
  • Connect capacitor unit to the supply side!
  • Engineering Guidelines: Connect a standard auxiliary contact as N/O in series with the shunt release!
  • Standard auxiliary contact not included as standard.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Frame
NZM1/2/3/4
Pollution degree
3
Number of contacts (normally open contacts)
0
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
230 V
Rated control supply voltage (Us) at AC, 60 Hz - min
230 V
Voltage rating at AC
230 V AC
Suitable for
Off-load switch
Voltage type
DC
Overvoltage category
III
Rated operation current (Ie)
< 10 mA
3 A
Terminal capacity (solid/flexible conductor)
20 - 14 AWG (1x) with ferrule
0.5 mm² - 2.5 mm² (1x) for undervoltage releases, off-delayed with ferrule
0.5 mm² - 2.5 mm² (1x) at shunt release with ferrule
20 - 16 AWG (2x) with ferrule
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated impulse withstand voltage of auxiliary contacts
8000 V
Rated impulse withstand voltage of main contacts
8000 V
Number of contacts (normally closed contacts)
0
Number of contacts (change-over contacts)
0
Undelayed short-circuit release - min
0 A
Undelayed short-circuit release - max
0 A

ETIM for 229413 Niederspannungsschaltgeräte (EC001023)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 230 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 230 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008187) 0 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008188) 0 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Geeignet für Leistungsschalter (EF005863) Nein
Geeignet für Lastschalter (EF001543) Ja
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein
