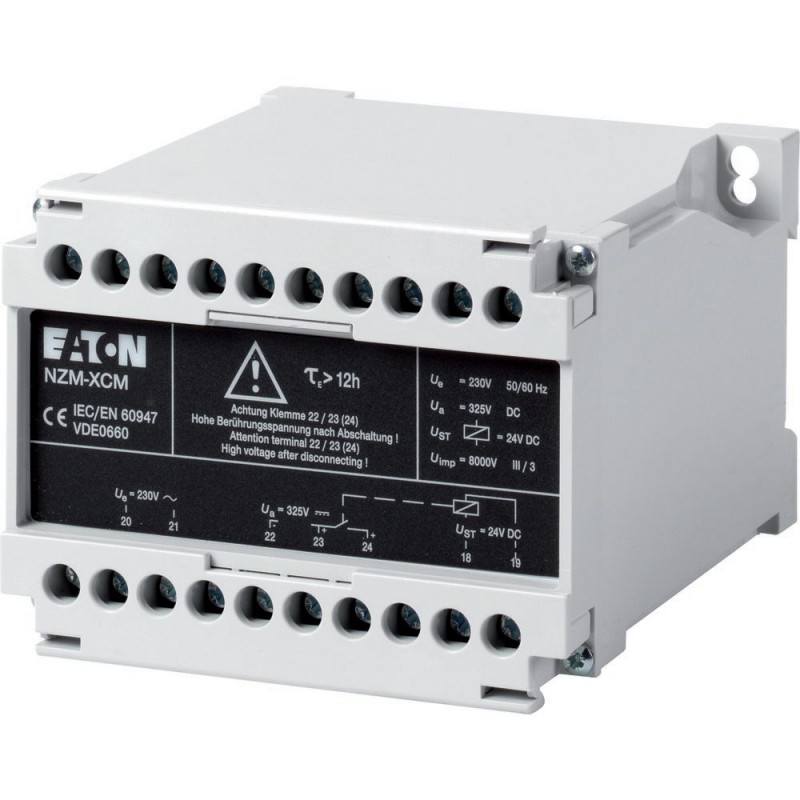

NZM-XCM 229413 Y7-229413 EATON ELECTRIC Sganciatore a lancio di corrente, per apparecchio condensatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM-XCM 229413 Y7-229413 EATON ELECTRIC Sganciatore a lancio di corrente, per apparecchio condensatore

NZM-XCM

229413

Y7-229413

EATON-MOELLER

Sganciatore a lancio di corrente, per apparecchio condensatore

Bobina di scatto, per XCM

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, for capacitor unit

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Unità condensatore da 230 V 50/60 Hz in combinazione con sganciatore in derivazione AC/DC NZM...-XA208-250. Custodia: grado di protezione IP20. Non approvato UL/CSA. Consente l'uso sicuro di interruttori automatici come gli interruttori di rete a rete nell'intervallo da 0 a 110 % A con un tempo di spegnimento costante di 40 ms. Se la tensione di rete è assente, il condensatore installato fornisce l'alimentazione per pilotare lo sganciatore in derivazione per almeno 12 ore. La configurazione dell'unità condensante avviene indipendentemente dall'interruttore. Collegare l'unità condensatore al lato di alimentazione. Linee guida tecniche: Collegare un contatto ausiliario standard (HIN) come il numero di serie NA con lo sganciatore di bypass. Contatto ausiliario standard non incluso di serie. Può essere utilizzato per: NZM1 (-4), N(N/O)1 (-4), NZM2 (-4), N(N/O)2(-4), NZM3(-4), N(N/O)3(-4), NZM4(-4), N(N/O)4(-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $306.55
Prezzo unitario: $306.55
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
229413
EAN
4015082294137
Product Length/Depth
100 mm
Product Height
114 mm
Product Width
74 mm
Product Weight
0.48 kg
Compliances
IEC
RoHS conform
Model Code
NZM-XCM

Specifiche del prodotto

Used with
NZM2(-4), N(S)2(-4)
NZM3(-4), N(S)3(-4)
NZM1(-4), N(S)1(-4)
NZM4(-4), N(S)4(-4)
Type
Special features
  • Capacitor unit 230 V 50/60 Hz in conjunction with NZM...-XA208-250 AC/DC shunt release
  • Enclosure: degree of protection IP20
  • not UL/CSA approved
  • Enables the safe use of circuit-breakers as mesh network circuit-breakers in the range from 0 – 110 % Un with constant switch-off time of 40 ms.
  • If the mains voltage is absent, the installed capacitor supplies power for actuating the shunt release for at least 12 hours.
  • The configuration of the capacitor unit is undertaken independently of the circuit-breaker.
  • Connect capacitor unit to the supply side!
  • Engineering Guidelines: Connect a standard auxiliary contact as N/O in series with the shunt release!
  • Standard auxiliary contact not included as standard.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Frame
NZM1/2/3/4
Pollution degree
3
Number of contacts (normally open contacts)
0
Rated control supply voltage (Us) at AC, 50 Hz - max
230 V
Rated control supply voltage (Us) at AC, 50 Hz - min
230 V
Rated control supply voltage (Us) at AC, 60 Hz - max
230 V
Rated control supply voltage (Us) at AC, 60 Hz - min
230 V
Voltage rating at AC
230 V AC
Suitable for
Off-load switch
Voltage type
DC
Overvoltage category
III
Rated operation current (Ie)
< 10 mA
3 A
Terminal capacity (solid/flexible conductor)
20 - 14 AWG (1x) with ferrule
0.5 mm² - 2.5 mm² (1x) for undervoltage releases, off-delayed with ferrule
0.5 mm² - 2.5 mm² (1x) at shunt release with ferrule
20 - 16 AWG (2x) with ferrule
Rated control supply voltage (Us) at DC - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated impulse withstand voltage of auxiliary contacts
8000 V
Rated impulse withstand voltage of main contacts
8000 V
Number of contacts (normally closed contacts)
0
Number of contacts (change-over contacts)
0
Undelayed short-circuit release - min
0 A
Undelayed short-circuit release - max
0 A

ETIM for 229413 Apparecchi elettrici a bassa tensione (EC001023)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 230 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 230 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
tipo di tensione per l'azionamento (EF008242) DC
valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato (EF008187) 0 A
valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato (EF008188) 0 A
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
adatto per disgiuntore (EF005863) No
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No
