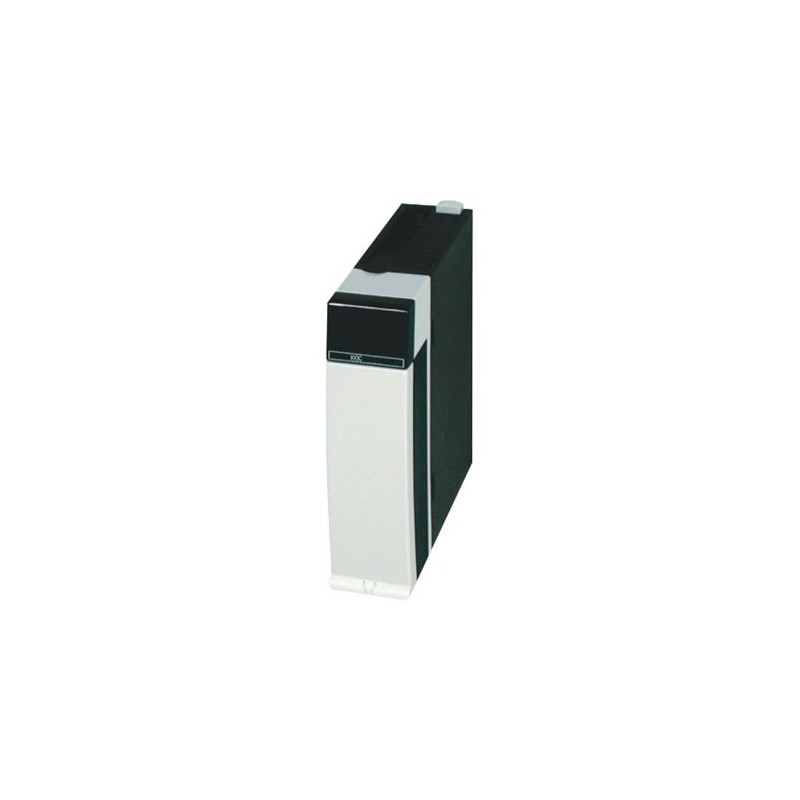

XIOC-4AO-U1 257903 0004519675 EATON ELECTRIC Módulo para XC100/200 4 Salidas analógicas (0…10VDC) Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XIOC-4AO-U1 257903 0004519675 EATON ELECTRIC Módulo para XC100/200 4 Salidas analógicas (0…10VDC)

XIOC-4AO-U1

257903

0004519675

EATON-MOELLER

Módulo para XC100/200; 4 Salidas analógicas (0…10VDC)

Módulo de salida analógica para XC100/200, 24 V DC, 4AO (4x0-10V)

Los controladores modulares programables XC100 y XC200 ofrecen un excelente nivel de escalabilidad. Están disponibles diferentes clases de rendimiento de CPU y una amplia gama de módulos de expansión (módulo XIOC). Los PLC modulares compactos XC152 facilitan soluciones rentables de tareas de automatización utilizando su potencia de cálculo, la interfaz SmartWire-DT, así como una amplia gama de interfaces adicionales. Una característica particular es la capacidad de integrar el producto en los conceptos de comunicación modernos. El intercambio de datos a través de la interfaz Ethernet a los clientes OPC o a los servidores WEB integrados permite la creación de soluciones innovadoras.

Más detalles


Controladores industriales (PLC) > Módulo de entradas/salidas analógicas de PLC

Autómatas Programables XC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton XIOC Output module
Catalog Number
257903
EAN
4015082579036
Product Length/Depth
100 mm
Product Height
95 mm
Product Width
30 mm
Product Weight
0.135 kg
Certifications
EN 50178
UL508
CE
CSA
UL Category Control No.: NRAQ
CSA Class No.: 2252-01
CSA-C22.2 No. 142-M
IEC/EN 61131-2
UL
CSA-C22.2 No. 0-M
UL File No.: E135462
CSA File No.: 012528
Model Code
XIOC-4AO-U1

Features & Functions

Electric connection type
Screw-/spring clamp connection
Features
Output, voltage
Input, voltage
Analog outputs configurable
Analog inputs configurable

General

Admissible range
20.4 – 28.8 V (11.8 – 14.4 V), Power supply
Current consumption
100 mA, external, Outputs
Degree of protection
IP20
Overvoltage category
II
Pollution degree
2
Protection class
1
Repetition rate
1 s
Residual ripple
≤ 5 %
Resolution
12 Bit
Type
Analog module
Used with
XC100/200 (expandable with up to 15 XI/OC modules)

Ambient conditions, mechanical

Impact resistance
500 g/⌀ 50 mm ±25 g
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Vibration resistance
10 - 57 Hz, ± 0.075 mm
57 - 150 Hz ± 1.0 mm

Climatic environmental conditions

Ambient operating temperature - min
0 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-25 °C
Ambient storage temperature - max
70 °C

Electro magnetic compatibility

Emitted interference
Class A (according to DIN/EN 55011/22)
Voltage dips
10 ms

Terminal capacities

Terminals
Optionally, screw terminals or spring-loaded terminals for digital/analog modules

Electrical rating

Power loss
Max. 0.5 W
Power supply
24 V DC (-15/+20 %), approx. 150 mA
Rated operational voltage
24 (12) V DC
Supply voltage at DC - max
24 VDC

Communication

Connection type
2-core screened cable (≤ 20 m), Outputs
Plug-in terminal block, Outputs

Input/Output

Conversions
≤ 5 ms, Inputs
Load resistance
≤ 10 kΩ
Number of inputs (analog)
0
Number of outputs (analog)
4
Output
4 Outputs (0 - 10 V)
Outputs
Output voltage
4
0 - 10 V DC
Total error
≤ ±1 % (of the full-scale value), Outputs

Safety

Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Circuit within each channel: Opto-isolated

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.5 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 257903 Controladores lógicos programables PLC (EC001420)
Característica Valor
Número de entradas analógicas (EF001994) 0
Número de salidas analógicas (EF001995) 4
Entradas analógicas configurables (EF008518) Sí
Salidas analógicas configurables (EF008519) Sí
Entrada, corriente (EF003204) No
Entrada, tensión (EF003205) Sí
Entrada, resistencia (EF003206) No
Entrada, termómetro de resistencia (EF003207) No
Entrada, termopar (EF003208) No
Señal de entrada configurable (EF003209) No
Resolución de las entradas analógicas (EF003575) 12 Bit
Salida, corriente (EF003212) No
Salida, tensión (EF003213) Sí
Señal de salida configurable (EF003214) No
Resolución de las salidas analógicas (EF003577) 0 Bit
Ejecución de la conexión eléctrica (EF003961) Conexión de abrazadera con resorte/tornillos
Apto para funciones de seguridad (EF001597) No
SIL según IEC 61508 (EF009889) Ninguno
Nivel de rendimiento según EN ISO 13849-1 (EF007399) Ninguno
Equipos asociados (Ex ia) (EF004141) No
Equipos asociados (Ex ib) (EF004142) No
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Anchura (EF000008) 30 mm
Altura (EF000040) 95 mm
Profundidad (EF000049) 100 mm
