> EATON - MOELLER>Automatismos programáveis ​​XC>XIOC-4AO-U1 257903 0004519675 ELECTRIC Módulo de saída analógica 4x
Produto anterior Próximo produto

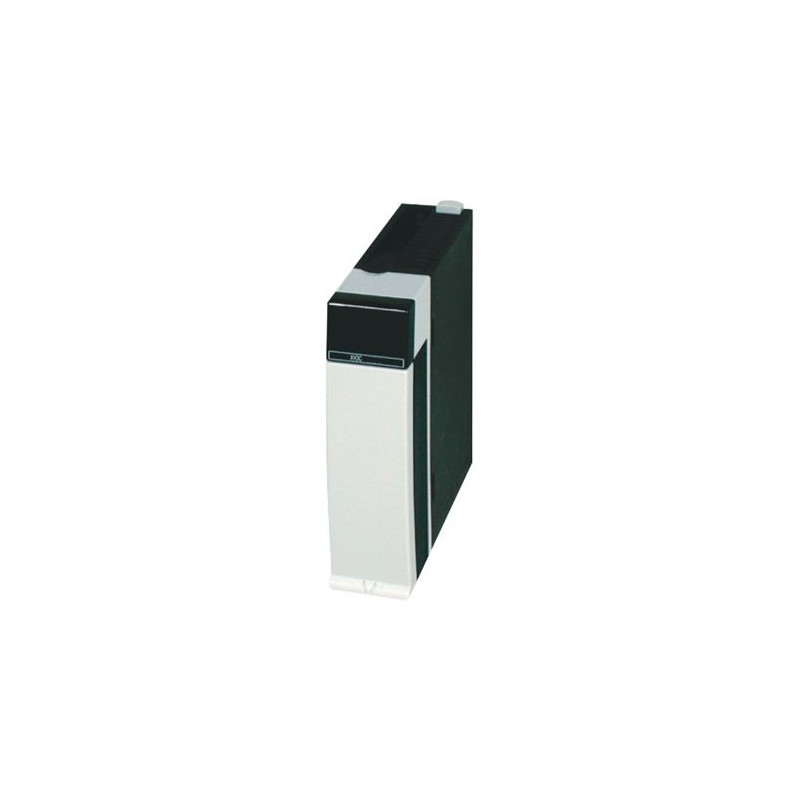

XIOC-4AO-U1 257903 0004519675 EATON ELECTRIC Módulo de saída analógica 4x Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XIOC-4AO-U1 257903 0004519675 EATON ELECTRIC Módulo de saída analógica 4x

XIOC-4AO-U1

257903

0004519675

EATON-MOELLER

Módulo de saída analógica 4x

Módulo para XC100/200 4 Saídas Analógicas (0... 10VDC)

Módulo de saída analógica para XC100/200, 24V DC, 4AO (4x0-10V)

Os controladores modulares programáveis XC100 e XC200 oferecem um excelente nível de escalabilidade. Diferentes classes de desempenho de CPU e uma ampla gama de módulos de expansão (módulo XIOC) estão disponíveis. Os CLPs modulares compactos XC152 facilitam soluções econômicas para tarefas de automação usando seu poder de computação, interface SmartWire-DT, bem como uma ampla gama de interfaces adicionais. Uma característica particular é a capacidade de integrar o produto em conceitos modernos de comunicação. A troca de dados através da interface Ethernet para clientes OPC ou servidores WEB integrados permite a criação de soluções inovadoras.

Mais detalhes


Controladores industriais (PLC) > Módulo de entradas/saídas analógicas de PLC

Automatismos programáveis ​​XC

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton XIOC Output module
Catalog Number
257903
EAN
4015082579036
Product Length/Depth
100 mm
Product Height
95 mm
Product Width
30 mm
Product Weight
0.135 kg
Certifications
EN 50178
UL508
CE
CSA
UL Category Control No.: NRAQ
CSA Class No.: 2252-01
CSA-C22.2 No. 142-M
IEC/EN 61131-2
UL
CSA-C22.2 No. 0-M
UL File No.: E135462
CSA File No.: 012528
Model Code
XIOC-4AO-U1

Especificações do produto

Used with
XC100/200 (expandable with up to 15 XI/OC modules)
Type
Analog module
Features
Output, voltage
Input, voltage
Analog outputs configurable
Analog inputs configurable
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw-/spring clamp connection
Pollution degree
2
Resolution
12 Bit
Terminals
Optionally, screw terminals or spring-loaded terminals for digital/analog modules
Admissible range
20.4 – 28.8 V (11.8 – 14.4 V), Power supply
Power supply
24 V DC (-15/+20 %), approx. 150 mA
Explosion safety category for dust
None
Rated operational current for specified heat dissipation (In)
0 A
Repetition rate
1 s
Resolution of the analog inputs
12 Bit
Resolution of the analog outputs
0 Bit
Static heat dissipation, non-current-dependent Pvs
0.5 W
Supply voltage at DC - max
24 VDC
Output voltage
4
0 - 10 V DC
Explosion safety category for gas
None
Current consumption
100 mA, external, Outputs
Output
4 Outputs (0 - 10 V)
Outputs
Overvoltage category
II
Emitted interference
Class A (according to DIN/EN 55011/22)
Potential isolation
Circuit within each channel: Opto-isolated
Power loss
Max. 0.5 W
Conversions
≤ 5 ms, Inputs
Number of inputs (analog)
0
Protection class
1
Connection type
2-core screened cable (≤ 20 m), Outputs
Plug-in terminal block, Outputs
Impact resistance
500 g/⌀ 50 mm ±25 g
Residual ripple
≤ 5 %
Rated operational voltage
24 (12) V DC
Degree of protection
IP20
Vibration resistance
10 - 57 Hz, ± 0.075 mm
57 - 150 Hz ± 1.0 mm
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Load resistance
≤ 10 kΩ
Total error
≤ ±1 % (of the full-scale value), Outputs
Voltage dips
10 ms
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
0 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of outputs (analog)
4

ETIM for 257903 PLC´s (EC001420)
Característica Valor
Número de entradas analógicas (EF001994) 0
Número de saídas analógicas (EF001995) 4
Entradas analógicas configuráveis (EF008518) Sim
Saídas analógicas configuráveis (EF008519) Sim
Entrada, corrente (EF003204) Não
Entrada, tensão (EF003205) Sim
Entrada, resistência (EF003206) Não
Entrada, termómetro de resistência (EF003207) Não
Entrada, termopar (EF003208) Não
Sinal de entrada, configurável (EF003209) Não
Resolução das entradas analógicas (EF003575) 12 Bit
Saída em corrente (EF003212) Não
Saída em tensão (EF003213) Sim
Sinal de saída configurável (EF003214) Não
Resolução das saídas analógicas (EF003577) 0 Bit
Acabamento da conexão elétrica (EF003961) Conexão por terminal de mola/parafuso
Adequado para funções de segurança (EF001597) Não
SIL de acordo com IEC 61508 (EF009889) Nenhum
Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) Nenhum
Equipamento associado (Ex ia) (EF004141) Não
Equipamento associado (Ex ib) (EF004142) Não
Categoria de segurança contra explosão de gás (EF003997) Nenhum
Categoria de segurança contra explosão para poeira (EF003998) Nenhum
Largura (EF000008) 30 mm
Altura (EF000040) 95 mm
Profundidade (EF000049) 100 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
