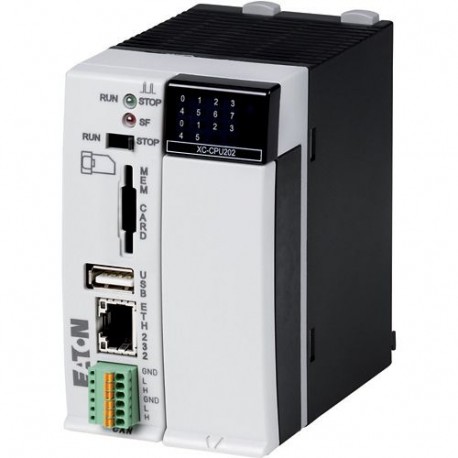

XC-CPU202-EC4M-8DI-6DO-XV 134238 XC-CPU202-EC4M-XV EATON ELECTRIC PLC XC202 Modular Programable con CODESYS ..
XC-CPU202-EC4M-8DI-6DO-XV
134238
XC-CPU202-EC4M-XV
EATON-MOELLER
PLC XC202 Modular; Programable con CODESYS V2; 8 ED; 6SD; Ethernet; RS232; CAN; 4MB; Webserver
PLC XC202 Modular; Programable con CODESYS V2; 8 ED; 6SD; Ethernet;
PLC modular, 24 V DC, 8DI, 6DO, ethernet, RS232, CAN, 4MB, servidor web
Los controladores modulares programables XC100 y XC200 ofrecen un excelente nivel de escalabilidad. Están disponibles diferentes clases de rendimiento de CPU y una amplia gama de módulos de expansión (módulo XIOC). Los PLC modulares compactos XC152 facilitan soluciones rentables de tareas de automatización utilizando su potencia de cálculo, la interfaz SmartWire-DT, así como una amplia gama de interfaces adicionales. Una característica particular es la capacidad de integrar el producto en los conceptos de comunicación modernos. El intercambio de datos a través de la interfaz Ethernet a los clientes OPC o a los servidores WEB integrados permite la creación de soluciones innovadoras.
Controladores industriales (PLC) > Unidad base de PLC
Autómatas Programables XC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Especificaciones generales
Product Name
Eaton XC Modular PLC
Catalog Number
134238
EAN
4015081311088
Product Length/Depth
100 mm
Product Height
100 mm
Product Width
60 mm
Product Weight
0.25 kg
Certifications
EN 50178
IEC/EN 61131-2
EAC
IEC/EN 61131-2
EAC
Model Code
XC-CPU202-EC4M-8DI-6DO-XV
Product specifications
Type
Modular PLC XC-CPU202
Accessories
Order terminal clamps, module rack and battery separately.
Features
Mains filter (power supply)
Asynchronous, cyclic, acyclic PDO types (CANopen®)
Mains overvoltage protection (power supply)
Expandable with XI/OC expansions
Short-circuit protection (power supply)
Integrated Web server
Asynchronous, cyclic, acyclic PDO types (CANopen®)
Mains overvoltage protection (power supply)
Expandable with XI/OC expansions
Short-circuit protection (power supply)
Integrated Web server
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Real time clock
Pollution degree
2
Operating mode
Watchdog
Rated impulse withstand voltage (Uimp)
850 V (auxiliary and control circuits)
Air pressure
795 - 1080 hPa (operation)
Bus termination
Internal, CANopen®
Explosion safety category for dust
None
Output voltage
5 V DC (signal module)
Explosion safety category for gas
None
Output current
3.2 A
Mounting method
Wall mounting/direct mounting
Rail mounting possible
Rail mounting possible
Number of outputs
6 (transistor outputs)
Battery runtime
5 years typ.
Voltage type
DC
Mounting position
Horizontal
Memory capacity
4,000 kByte
Number of channels
6
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
0 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0.08 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Input power
33 W
Making/breaking delay
0.1 ms
Number of HW-interfaces (industrial ethernet)
1
Number of HW-interfaces (other)
1
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (RS-232)
1
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
0
Number of HW-interfaces (USB)
1
Number of HW-interfaces (wireless)
0
Number of interfaces (PROFINET)
0
Number of outputs (analog)
0
Overvoltage category
II
Duty factor
100 %, Digital outputs
Supply voltage
20.4 - 28.8 V DC
Emitted interference
Class A (according to IEC/EN 61000-6-4)
Interference immunity
According to EN 61000-6-2
Protection against polarity reversal
Yes
Yes, for AS-Interface
Yes, for AS-Interface
Number of inputs (analog)
0
Connection type
RJ45, Ethernet
Plug-in terminal block, CANopen®
Plug-in terminal block
Plug-in terminal block, CANopen®
Plug-in terminal block
Cycle time
< 0.025 ms, for 1 k of instructions (Bit, Byte), memory
Number of modules
Max. 126
Memory type
RAM
Number of outputs (digital)
6
Data transfer rate
1 MBit/s, CANopen®
10/100 MBit/s, autodetect, Ethernet
115.2 kBit/s, Serial interface (RS232) without handshake lines
10/100 MBit/s, autodetect, Ethernet
115.2 kBit/s, Serial interface (RS232) without handshake lines
Relative humidity
10 - 95 % (non-condensing)
Degree of protection
IP20
Number of relay outputs
0
Delay time
0.1 ms typ., Output delay, On -> Off
0.1 ms typ., Digital inputs, Delay time from 0 to 1, Debounce OFF
0.1 ms typ., Digital inputs 24 V DC, Delay time from 1 to 0, Debounce OFF
0.1 ms typ., Digital inputs, Delay time from 0 to 1, Debounce OFF
0.1 ms typ., Digital inputs 24 V DC, Delay time from 1 to 0, Debounce OFF
Residual ripple
≤ 5 %
Rated operational current (Ie)
0.5 A at AC-3, 230 V
Inrush current
No limitation (limited only by upstream 24 V DC power supply unit)
Functions
Overvoltage protection
Additional program memory possible
Additional program memory possible
Vibration resistance
57 - 150 Hz, ± 1.0 g
10 - 57 Hz, ± 0.075 mm
10 - 57 Hz, ± 0.075 mm
Input current
3.5 mA (per channel at nominal voltage, Digital inputs)
Processor
ARM 532 MHz
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Input voltage
24 V DC (Power supply of local inputs/outputs)
24 V DC (Power supply)
24 V DC (Power supply)
Number of time switches - max
1000
Processing time
0.025 ms
Rated operational current for specified heat dissipation (In)
0 A
Repetition rate
1 s
Static heat dissipation, non-current-dependent Pvs
6 W
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 60 Hz - max
0 VAC
Supply voltage at AC, 60 Hz - min
0 VAC
Supply voltage at DC - max
28.8 VDC
Supply voltage at DC - min
20.4 VDC
Heat dissipation details
Without local I/O
LED indicator
Status indication of Power supply of local inputs/outputs: LED
Signal range
19.2 - 30 V DC (Power supply of local inputs/outputs, note polarity)
Terminal capacity (flexible)
0.34 - 1.0 mm²
Memory
64 kByte Retain Memory
512 kByte Program memory data
4 MByte Program memory code
16 kByte Marker Memory
4 MByte (User memory)
512 kByte Program memory data
4 MByte Program memory code
16 kByte Marker Memory
4 MByte (User memory)
Interfaces
USB Host (built-in)
USB 2.0
RS232 (built-in)
Ethernet 100Base-TX/10Base-T (built-in)
CANopen®/easyNet (built-in)
USB 2.0
RS232 (built-in)
Ethernet 100Base-TX/10Base-T (built-in)
CANopen®/easyNet (built-in)
System accessory
Yes
Limit value type 1
High: > 15 V DC
Low: < 5 V DC
Low: < 5 V DC
Model
Modular
Utilization factor
1 (Inductive load to EN 60947-5-1, Without external suppressor circuit, T0.95 = 1 ms, R = 48 Ω, L = 16 mH)
Potential isolation
Power supply of local inputs/outputs (24 V/0 V) against CPU voltage: yes
CANopen®: yes
Ethernet: no
CANopen®: yes
Ethernet: no
Number of inputs (digital)
8
Power loss
6 W
Normally 85 mW
Normally 85 mW
Voltage dips
10 ms
Protocol
PROFIBUS
MODBUS
SUCONET
EtherNet/IP
Other bus systems
CANopen® (To DS 301 V4)
TCP/IP
CAN
MODBUS
SUCONET
EtherNet/IP
Other bus systems
CANopen® (To DS 301 V4)
TCP/IP
CAN
Switching capacity
IEC/EN 60947-5-1, utilization category DC-13, Digital outputs
Terminal capacity (flexible with ferrule)
0.5 - 1.5 mm²
Terminal capacity (solid)
0.14 - 1.0 mm²
0.5 - 2.5 mm²
0.5 - 2.5 mm²
| Característica | Valor |
|---|---|
| Tensión de alimentación 50 Hz CA (EF007532) | 0 V |
| Tensión de alimentación 60 Hz CA (EF007533) | 0 V |
| Tensión de alimentación CC (EF007534) | 20.4 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número máximo de salidas de relé (EF007348) | 0 |
| Número máximo de conmutadores de tiempo (EF007349) | 1000 |
| Modelo (EF000010) | Modular |
| Tiempo de procesamiento (1K, instrucción binaria) (EF003004) | 0.025 ms |
| Número de interfaces HW Ethernet industrial (EF003020) | 1 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 1 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW USB (EF003025) | 1 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 1 |
| Número de salidas analógicas (EF001995) | 0 |
| Número de entradas analógicas (EF001994) | 0 |
| Número de entradas digitales (EF001992) | 8 |
| Número de salidas digitales (EF001993) | 6 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo TCP/IP (EF003050) | Sí |
| Soporta el protocolo PROFIBUS (EF003052) | Sí |
| Soporta el protocolo CAN (EF003053) | Sí |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | Sí |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | Sí |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | Sí |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Soporta protocolo para DNP3 (EF016068) | No |
| Soporta protocolo para IEC 60870 (EF016069) | No |
| Soporta protocolo para IEC 61850 Ethernet (EF015389) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| LTE (EF009547) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Redundancia (EF003156) | No |
| Con pantalla (EF000458) | No |
| Tipo de memoria (EF002996) | RAM |
| Tamaño de la memoria (EF002997) | 4000 kByte |
| Posibilidad de memoria de programa adicional (EF003029) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | Sí |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Certificado para áreas peligrosas UL clase I (EF017622) | No |
| Certificado para UL clase II (EF017625) | No |
| Certificado para áreas peligrosas UL Clase III (EF017627) | No |
| Certificado para áreas peligrosas UL División 1 (EF017628) | No |
| Certificado para áreas peligrosas UL División 2 (EF017629) | No |
| Certificado para áreas peligrosas grupo A (acetileno) (EF017632) | No |
| Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) | No |
| Certificado para áreas peligrosas grupo C (etileno) (EF017635) | No |
| Certificado para áreas peligrosas grupo D (propano) (EF017636) | No |
| Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) | No |
| Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) | No |
| Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) | No |
| Anchura (EF000008) | 60 mm |
| Altura (EF000040) | 100 mm |
| Profundidad (EF000049) | 100 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON AUTOMATIZACION ES.pdf | 19 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XC-CPU202-EC4M-8DI-6DO-XV XC-CPU202-EC4M-XV 134238 ES_134238.pdf | 723 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
