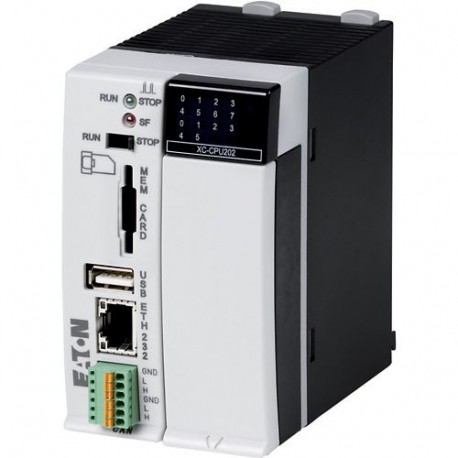

XC-CPU202-EC4M-8DI-6DO-XV 134238 XC-CPU202-EC4M-XV EATON ELECTRIC Automate programmable modulaire, 24V DC, 8..
XC-CPU202-EC4M-8DI-6DO-XV
134238
XC-CPU202-EC4M-XV
EATON-MOELLER
Automate programmable modulaire, 24V DC, 8 entr. TOR, 6sort. TOR, ethernet, RS232, CAN, 4MB, webserver
XC-CPU202-EC4M-8DI-6DO-XV
Les contrôleurs programmables modulaires XC100 et XC200 offrent un niveau d’évolutivité exceptionnel. Différentes classes de puissance CPU et une large gamme de modules d’extension (XIOC-Module) sont disponibles. Les API modulaires compacts XC152 permettent des solutions rentables des tâches d’automatisation grâce à leur puissance de calcul, à l’interface SmartWire-DT ainsi qu’à toute une gamme d’autres interfaces. Une caractéristique particulière est la possibilité d’intégrer le produit dans des concepts de communication modernes. L’échange de données via l’interface Ethernet vers les clients OPC ou les serveurs WEB intégrés permet de créer des solutions innovantes.
Commande industrielle API > Unité de base
Automates programmables XC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton XC Modular PLC
Catalog Number
134238
Model Code
XC-CPU202-EC4M-8DI-6DO-XV
EAN
4015081311088
Product Length/Depth
100 mm
Product Height
100 mm
Product Width
60 mm
Product Weight
0.25 kg
Certifications
EN 50178
IEC/EN 61131-2
EAC
IEC/EN 61131-2
EAC
Features & Functions
Features
Mains filter (power supply)
Asynchronous, cyclic, acyclic PDO types (CANopen®)
Mains overvoltage protection (power supply)
Expandable with XI/OC expansions
Short-circuit protection (power supply)
Integrated Web server
Asynchronous, cyclic, acyclic PDO types (CANopen®)
Mains overvoltage protection (power supply)
Expandable with XI/OC expansions
Short-circuit protection (power supply)
Integrated Web server
Fitted with:
Real time clock
Functions
Overvoltage protection
Additional program memory possible
Additional program memory possible
Processor
ARM 532 MHz
General
Accessories
Order terminal clamps, module rack and battery separately.
Battery runtime
5 years typ.
Connection type
RJ45, Ethernet
Plug-in terminal block, CANopen®
Plug-in terminal block
Plug-in terminal block, CANopen®
Plug-in terminal block
Degree of protection
IP20
Model
Modular
Mounting method
Wall mounting/direct mounting
Rail mounting possible
Rail mounting possible
Overvoltage category
II
Pollution degree
2
Potential isolation
Power supply of local inputs/outputs (24 V/0 V) against CPU voltage: yes
CANopen®: yes
Ethernet: no
CANopen®: yes
Ethernet: no
Rated impulse withstand voltage (Uimp)
850 V (auxiliary and control circuits)
Residual ripple
≤ 5 %
Voltage type
DC
Ambient conditions, mechanical
Mounting position
Horizontal
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Vibration resistance
57 - 150 Hz, ± 1.0 g
10 - 57 Hz, ± 0.075 mm
10 - 57 Hz, ± 0.075 mm
Climatic environmental conditions
Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Relative humidity
10 - 95 % (non-condensing)
Electro magnetic compatibility
Emitted interference
Class A (according to IEC/EN 61000-6-4)
Interference immunity
According to EN 61000-6-2
Terminal capacities
Terminal capacity (flexible with ferrule)
0.5 - 1.5 mm²
Terminal capacity (flexible)
0.34 - 1.0 mm²
Terminal capacity (solid)
0.14 - 1.0 mm²
0.5 - 2.5 mm²
0.5 - 2.5 mm²
Power supply
Input power
33 W
Input voltage
24 V DC (Power supply of local inputs/outputs)
24 V DC (Power supply)
24 V DC (Power supply)
Input current
3.5 mA (per channel at nominal voltage, Digital inputs)
Output current
3.2 A
Output voltage
5 V DC (signal module)
Power loss
6 W
Normally 85 mW
Normally 85 mW
Repetition rate
1 s
Residual ripple
≤ 5 %
Supply voltage
20.4 - 28.8 V DC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20.4 VDC
Voltage dips
10 ms
Supply voltage at DC - max
28.8 VDC
Communication
Bus termination
Internal, CANopen®
Cycle time
< 0.025 ms, for 1 k of instructions (Bit, Byte), memory
Data transfer rate
1 MBit/s, CANopen®
10/100 MBit/s, autodetect, Ethernet
115.2 kBit/s, Serial interface (RS232) without handshake lines
10/100 MBit/s, autodetect, Ethernet
115.2 kBit/s, Serial interface (RS232) without handshake lines
Interfaces
USB Host (built-in)
USB 2.0
RS232 (built-in)
Ethernet 100Base-TX/10Base-T (built-in)
CANopen®/easyNet (built-in)
USB 2.0
RS232 (built-in)
Ethernet 100Base-TX/10Base-T (built-in)
CANopen®/easyNet (built-in)
Memory
64 kByte Retain Memory
512 kByte Program memory data
4 MByte Program memory code
16 kByte Marker Memory
4 MByte (User memory)
512 kByte Program memory data
4 MByte Program memory code
16 kByte Marker Memory
4 MByte (User memory)
Number of modules
Max. 126
Operating mode
Watchdog
Protocol
PROFIBUS
MODBUS
SUCONET
EtherNet/IP
Other bus systems
CANopen® (To DS 301 V4)
TCP/IP
CAN
MODBUS
SUCONET
EtherNet/IP
Other bus systems
CANopen® (To DS 301 V4)
TCP/IP
CAN
Input/Output
Delay time
0.1 ms typ., Output delay, On -> Off
0.1 ms typ., Digital inputs, Delay time from 0 to 1, Debounce OFF
0.1 ms typ., Digital inputs 24 V DC, Delay time from 1 to 0, Debounce OFF
0.1 ms typ., Digital inputs, Delay time from 0 to 1, Debounce OFF
0.1 ms typ., Digital inputs 24 V DC, Delay time from 1 to 0, Debounce OFF
Duty factor
100 %, Digital outputs
Input current
3.5 mA (per channel at nominal voltage, Digital inputs)
LED indicator
Status indication of Power supply of local inputs/outputs: LED
Limit value type 1
High: > 15 V DC
Low: < 5 V DC
Low: < 5 V DC
Making/breaking delay
0.1 ms
Number of channels
6
Number of inputs (analog)
0
Number of inputs (digital)
8
Number of outputs
6 (transistor outputs)
Number of outputs (analog)
0
Number of outputs (digital)
6
Number of relay outputs
0
Rated operational current (Ie)
0.5 A at AC-3, 230 V
Signal range
19.2 - 30 V DC (Power supply of local inputs/outputs, note polarity)
Switching capacity
IEC/EN 60947-5-1, utilization category DC-13, Digital outputs
Utilization factor
1 (Inductive load to EN 60947-5-1, Without external suppressor circuit, T0.95 = 1 ms, R = 48 Ω, L = 16 mH)
Safety
Explosion safety category for gas
None
Potential isolation
Power supply of local inputs/outputs (24 V/0 V) against CPU voltage: yes
CANopen®: yes
Ethernet: no
CANopen®: yes
Ethernet: no
Protection against polarity reversal
Yes
Yes, for AS-Interface
Yes, for AS-Interface
Explosion safety category for dust
None
System
Memory
64 kByte Retain Memory
512 kByte Program memory data
4 MByte Program memory code
16 kByte Marker Memory
4 MByte (User memory)
512 kByte Program memory data
4 MByte Program memory code
16 kByte Marker Memory
4 MByte (User memory)
Memory capacity
4,000 kByte
Design verification
Equipment heat dissipation, current-dependent Pvid
0.08 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
6 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre de sorties de relais (EF007348) | 0 |
| Nombre max. de minuteries (EF007349) | 1000 |
| Modèle (EF000010) | Modulaire |
| Temps de traitement (1 K, service binaire) (EF003004) | 0.025 ms |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 1 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 1 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 6 |
| Avec interface optique (EF003028) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Oui |
| Protocole pris en charge pour PROFIBUS (EF003052) | Oui |
| Protocole pris en charge pour CAN (EF003053) | Oui |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Oui |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Oui |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Supporte le protocole pour DNP3 (EF016068) | Non |
| Protocole pris en charge pour CEI 60869 (EF016069) | Non |
| Supporte le protocole IEC 61850 Ethernet (EF015389) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| LTE (EF009547) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Capacité de redondance (EF003156) | Non |
| Avec affichage (EF000458) | Non |
| Type de mémoire (EF002996) | RAM |
| Taille de mémoire (EF002997) | 4000 kByte |
| Extension de mémoire de programme possible (EF003029) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Oui |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Largeur (EF000008) | 60 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 100 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| XC-CPU202-EC4M-8DI-6DO-XV XC-CPU202-EC4M-XV 134238 ES_134238.pdf | 723 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
