XC-CPU202-EC4M-8DI-6DO-XV 134238 XC-CPU202-EC4M-XV EATON ELECTRIC XC-CPU202-EC4M-XV Módulo CPU, XC-CPU202 4MB
XC-CPU202-EC4M-8DI-6DO-XV
134238
XC-CPU202-EC4M-XV
EATON-MOELLER
XC-CPU202-EC4M-XV Módulo CPU, XC-CPU202 4MB
CLP XC202 Modular; Programável com CODESYS V2; 8 ED; 6SD; Ethernet;
CLP modular, 24 V DC, 8DI, 6DO, ethernet, RS232, CAN, 4MB, servidor web
Os controladores modulares programáveis XC100 e XC200 oferecem um excelente nível de escalabilidade. Diferentes classes de desempenho de CPU e uma ampla gama de módulos de expansão (módulo XIOC) estão disponíveis. Os CLPs modulares compactos XC152 facilitam soluções econômicas para tarefas de automação usando seu poder de computação, interface SmartWire-DT, bem como uma ampla gama de interfaces adicionais. Uma característica particular é a capacidade de integrar o produto em conceitos modernos de comunicação. A troca de dados através da interface Ethernet para clientes OPC ou servidores WEB integrados permite a criação de soluções inovadoras.
Controladores industriais (PLC) > Unidade base de PLC
Automatismos programáveis XC
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Modular PLC, 24 V DC, 8DI, 6DO, ethernet, RS232, PODE, 4MB, Servidor web
Modular de controladores programáveis XC100 e XC200 oferecer um excelente nível de escalabilidade. CPU diferentes classes de desempenho e uma ampla gama de módulos de expansão (XIOC-Módulo) estão disponíveis. O compacto e modular Clps XC152 facilitar custo-efetivas soluções de automação de tarefas usando o seu poder de computação, o SmartWire-DT interface, bem como toda uma gama de interfaces. uma característica especial é a capacidade de integrar o produto em modernos conceitos de comunicação. A troca de dados através da interface de Ethernet para clientes OPC ou integrado servidores WEB, permite a criação de soluções inovadoras.
Programa de entrega
Entrada Digital de contagem
Digital:8; de que utilizáveis como interrupção: 6
Quantidade de saídas
Transistor: 6
Construído-em interfaces
CANopen®/easyNet
RS232
Ethernet 100Base-TX/10Base-T
USB Host
RS232
Ethernet 100Base-TX/10Base-T
USB Host
Instruções
expansível com ￫ expansões XI/OC
Somente em conexão com ￫XI/OC rack
Somente em conexão com ￫XI/OC rack
Memória de utilizador
4 MByte
O tempo de ciclo para 1 k de instruções (Bit, Byte)
< 0.025 ms
Memória
Aplicação/marcador/reter dados
4 MB/16 KB/32 KB
Servidor Web integrado
sim
Informações sobre o equipamento fornecido
O seguinte equipamento é necessário: terminal de grampos, módulo de rack, bateria
Aprovações
EAC
Dados técnicos
Geral
Normas
IEC/EN 61131-2
EN 50178
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Posição de montagem
Horizontal
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
10 - 95 %
Pressão de ar (operação)
795 - 1080 hPa
Resistência à vibração
10 - 57 Hz ±0,075 mm
57 - 150 Hz ±1,0 g
57 - 150 Hz ±1,0 g
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Choque duração de 11 ms g
Categoria de sobretensão/grau de poluição
II/2
Grau de Proteção
IP20
Nominal de impulso atmosférico tensão [Uimp]
850 V
Emissão de interferências
EN 61000-6-4, Classe A,
A imunidade contra interferências
EN 61000-6-2
Bateria (vida útil)
normalmente 5 anos
Peso
0,23 kg
Terminações
Plug-in do bloco de terminais
Terminal de capacidadesTerminais de parafusoFlexível com virola
0.5 - 1.5 mmDois
Terminal de capacidadesTerminais de parafusoSólidos
0,5 - 2,5 mmDois
Terminal de capacidadesTerminais de molaflexível
0.34 - 1,0 mmDois
Terminal de capacidadesTerminais de molaSólidos
0.14 - 1,0 mmDois
Fonte de alimentação
Duração da corrente de mergulho
10 ms
Taxa da repetição
1 s
Tensão de entrada
24 V DC
Admissível gama
20.4 - A 28,8 V DC
Taxa de entrada
max. 33 W
Ondulação Residual
Superior a 5 %
O máximo de perda de energia [Pv]
6 W
Nota na dissipação de calor
Sem local de e/S
Proteção contra sobretensão
Sim
Protecção contra inversão de polaridade
Sim
Filtro de rede
Sim
A corrente de partida
Nenhuma limitação (limitadas apenas pelo montante de 24 V DC power supply unit) x In
Sinal de saída do módulo de tensãoO valor nominal.
5 V DC
Sinal de saída do módulo de tensãoCorrente de saída
3.2
Sinal de saída do módulo de tensãoCurto-circuito
Sim
Sinal de saída do módulo de tensãoEletricamente isolada da tensão de alimentação
Nenhum
CPU
Processador
BRAÇO de 532 MHz
Memória
Código do programa/dados do programa
4 MB/512 kByte
Marcador/retentiva de dados
16/64 KByte
O tempo de ciclo para 1 k de instruções (Bit, Byte)
< 0.025 ms
Interfaces
EthernetTaxa de transferência de dados
10/100 Autodetect MBit/s
EthernetTipo de ligação
RJ45
EthernetPotencial de isolamento
Nenhum
Interface Serial (RS232), sem linhas de handshakeTaxa de transferência de dados
max. A 115,2 kbit/s
Interface Serial (RS232), sem linhas de handshakeTécnica de conexão
RJ45
Interface Serial (RS232), sem linhas de handshakePotencial de isolamento
Nenhum
Interface USB
2.0
CANopen®A máxima taxa de transferência de dados
1 MBit/s
CANopen®Potencial de isolamento
Sim
CANopen®Perfil do dispositivo
Para DS 301 V4
CANopen®DOP tipo de
Asyn., cyc., acyc.
CANopen®Conexão
Plug-in do bloco de terminais
CANopen®Resistências de terminação de Bus
interno
CANopen®Estações
max. 126 Número
Cão de guarda
Sim
RTC (relógio de tempo real)
Sim
Fonte de alimentação do local de entradas/saídas (24 VQ/0 VQ)
Tensão de entrada
24 V DC
Faixa de tensão
19.2 - 30, observe a polaridade V DC
Potencial de isolamentoFonte de alimentação contra a voltagem do CPU
Sim
Potencial de isolamentoFonte de alimentação contra entradas/saídas
Nenhum
Indicação de Status
LED
Terminações
Plug-in do bloco de terminais
Proteção contra sobretensão
Sim
Protecção contra inversão de polaridade
Sim
Entradas digitais
Corrente de entrada por canal tensão nominal
Normalmente 3,5 mA
A perda de potência por canal
Normalmente 85 mW
Nível de tensão IEC/EN 61131-2Limite tipo de valor 1
Baixo < 5 V DC, alta > 15 V DC
Atraso de entradaOff → On
Normalmente 0,1 ms
Atraso de entradaNo → Off
Normalmente 0,1 ms
Entradas
8, 2 dos quais programáveis de 50 kHz contadores, 2 entradas de interrupção, 1 como incremental Número de entrada
Canais com o mesmo potencial de referência
8 Qtd.
Indicação de Status
LED
Saídas digitais
Canais
6 Número
A perda de potência por canal
0.08 W
QX0.0 a QX0.3
0,5 A
De atraso da saídaOff → On
Normalmente 0,1 ms
De atraso da saídaNo → Off
Normalmente 0,1 ms
Canais com o mesmo potencial de referência
6 Qtd.
Indicação de Status
LED
Capacidade de comutação de
IEC/EN 60947-5-1, categoria de utilização DC 13
fator de serviço
100 % DF
Fator de utilização
1 g
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
6 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / PLC CPU-módulo (EC000236)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS - dispositivo básico ([email protected] [AKE530014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
20.4 - a 28,8 V
Tipo de tensão de tensão de alimentação
DC
Número de saídas de relé
Zero
Max. número de parâmetros de
Mil
Modelo
Modular
O tempo de processamento (1K, operação binária)
0.025 ms
Número de HW-interfaces Ethernet industrial
Um
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Um
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Zero
Número de HW-interfaces USB
Um
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-outras interfaces
Um
Número de saídas analógicas
Zero
Número de entradas analógicas
Zero
Número de entradas digitais
Oito
Número de saídas digitais
Seis
Com interface óptica
Nenhum
Suporte de protocolo para TCP/IP
Sim
Suporte de protocolo para PROFIBUS
Sim
Suporte de protocolo para PODE
Sim
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Sim
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Sim
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Sim
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Sim
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Sistema de acessório
Sim
Redundância
Nenhum
Com display
Nenhum
Tipo de memória
RAM
Tamanho da memória
4000 kByte
Programa adicional de memória possível
Sim
Montagem em trilho possível
Sim
Montagem na parede/montagem directa
Sim
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
60 mm
Altura
100 mm
Profundidade
100 mm

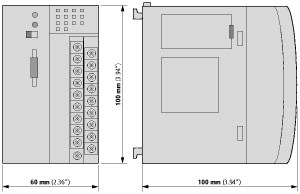

Dimensões
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 0 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 0 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 20.4 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de saídas de relé (EF007348) | 0 |
| Número máximo temporizadores (EF007349) | 1000 |
| Modelo (EF000010) | Modular |
| Tempo de processamento (1K, operação binária) (EF003004) | 0.025 ms |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 1 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 1 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW USB (EF003025) | 1 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 1 |
| Número de saídas analógicas (EF001995) | 0 |
| Número de entradas analógicas (EF001994) | 0 |
| Número de entradas digitais (EF001992) | 8 |
| Número de saídas digitais (EF001993) | 6 |
| Com interface ótica (EF003028) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Sim |
| Suporta o protocolo PROFIBUS (EF003052) | Sim |
| Suporta o protocolo CAN (EF003053) | Sim |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Sim |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Sim |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Suporta protocolo DNP3 (EF016068) | Não |
| Suporta protocolo IEC 60870 (EF016069) | Não |
| Suporta protocolo Ethernet IEC 61850 (EF015389) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| LTE (EF009547) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Redundância (EF003156) | Não |
| Com display (EF000458) | Não |
| Tipo de memória (EF002996) | RAM |
| Tamanho da memória (EF002997) | 4000 kByte |
| Possível extensão de memória do programa (EF003029) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Sim |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Largura (EF000008) | 60 mm |
| Altura (EF000040) | 100 mm |
| Profundidade (EF000049) | 100 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
