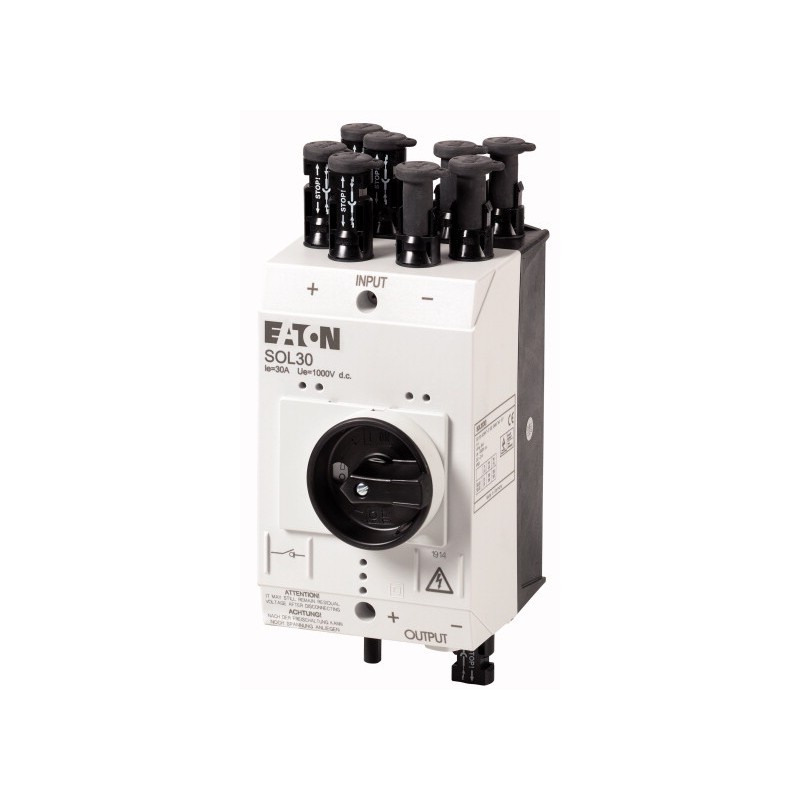

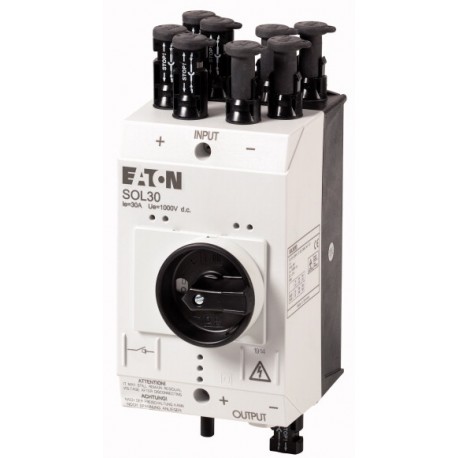

SOL30/4MC4 120923 SOL30-4MC4 EATON ELECTRIC Interruptor seccionador DC 30 A 4 ramales MC4
SOL30/4MC4
120923
SOL30-4MC4
EATON-MOELLER
Interruptor seccionador; DC; 30 A; 4 ramales MC4
Interruptor-seccionador, corriente continua, 25A, 4 strings MC4
Interruptor-seccionador, Dispositivo de bloqueo: en posición OFF: sí, Grado de protección: IP65, Normas: IEC/EN 60947-3, Certificación TÜV
Componentes industriales de baja tensión > Seccionador
Aparamenta Sistemas Fotovoltáicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Interruptor-seccionador, corriente DC, 25A, 4 cadenas de MC4
Interruptor-seccionador, de la instalación de Cierre: en Posición inicial: sí, Grado de Protección: IP65, Normas: IEC/EN 60947-3, con certificado TÜV
Programa de entrega
Gama de productos
Celdas para sistemas fotovoltaicos
Subrango
DC interruptores-seccionadores
Tensión nominal [Ue]
1000 V
Grado de Protección
IP65
Clase de protección
Dos
Número de conductores
2 polo
Entradas
Entradas número de cadenas
Cuatro
La conexión de las entradas tipo de
MC4
Salidas
Resultados número de cadenas
Uno
Salidas tipo de conexión
MC4
Corriente de operación nominal en DC-21A [Ie]
25 Un
Corriente de operación nominal en DC-PV1 [Ie]
25 Un
Diseño
Cerrado
Datos técnicos
Corriente de operación nominal yoeen DC-21A [Ie]
25 Un
Número de polos
2 polo
Tensión nominal [Ue]
1000 V
Aislar las características
sí
Normas
IEC/EN 60947-3
Con certificado TÜV
Con certificado TÜV
La esperanza de vida, mecánica [Operaciones]
Cien mil
Eléctrica
1500 Operaciones
Max. frecuencia de operación
120 operaciones/h
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +60
Posición de montaje
Como se requiere
Grado de Protección
IP65
Dimensiones
Ancho
100 mm
Altura
215 mm
Profundidad
120 mm
Peso
0,42 kg
De la instalación de cierre
en Posición inicial: sí
Nominal de corta duración de la corriente admisible (t=1s) [Icw]
0.36 kA
hasta 440 V 50/60 Hz [Icm]
0.32 kA
La resistencia interna
7 mΩ
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador ([email protected] [AKF060013])
Versión como interruptor principal
No
Versión de mantenimiento/servicio interruptor de
No
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
No
Versión como interruptor inversor
No
Número de interruptores
Uno
Max. nominal tensión de funcionamiento de la Ue CA
0 V
Voltaje nominal de operación
1000 - 1000 V
Calificación permanente de la actual Iu
30 Un
Calificación permanente de la corriente en AC-23, 400 V
0 Un
Calificación permanente de la corriente en AC-21, 400 V
0 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
0 kW
Nominal de corta duración corriente asignada lcw
0.36 kA
El funcionamiento nominal de alimentación en AC-23, 400 V
0 kW
De conmutación de potencia a 400 V
30 kW
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Número de polos
Dos
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
No
La unidad de Motor integrado
No
Liberación de tensión opcional
Sí
Dispositivo de construcción
Dispositivo completo en la vivienda
Adecuado para la planta de montaje
Sí
Adecuado para montaje frontal 4-agujero
No
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
No
Adecuado para el intermedio de montaje
No
Color del elemento de control
Negro
Tipo de elemento de control
Alternar
Interlockable
No
Tipo de conexión eléctrica del circuito principal
Otros
Grado de protección (IP), frente
IP65
Grado de protección (NEMA)
Otros
Aprobaciones
Diseñado especialmente para América del Norte
No
Dimensiones
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | No |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | No |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 30 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 0 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 0 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 0 kW |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 0.36 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 0 kW |
| Poder de corte a 400 V (EF009166) | 30 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 0 kA |
| Número de polos (EF001391) | 1 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | No |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Maneta |
| Interbloqueable (EF006281) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Con cableado premontado (EF016444) | No |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
| Anchura (EF000008) | 100 mm |
| Altura (EF000040) | 130 mm |
| Profundidad (EF000049) | 234 mm |
