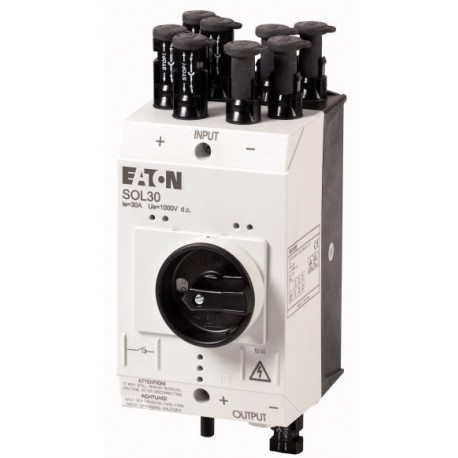

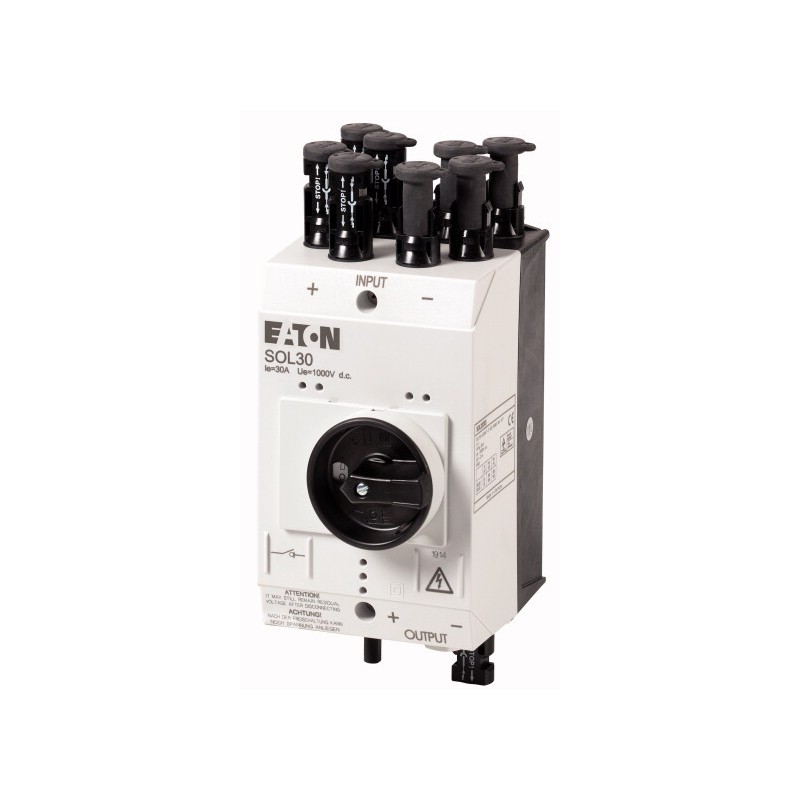

SOL30/4MC4 120923 SOL30-4MC4 EATON ELECTRIC Interrupteur-sectionneur, DC, 30A, 4 Strings MC4
SOL30/4MC4
120923
SOL30-4MC4
EATON-MOELLER
Interrupteur-sectionneur, DC, 30A, 4 Strings MC4
Sectionneur DC 30 A 4 branches MC4
Interrupteur-sectionneur, Dispositif de verrouillage : en position OFF : oui, Degré de protection : IP65, Normes : IEC/EN 60947-3, Certifié TÜV
Appareillage industriel basse tension > Interrupteur-sectionneur
Systèmes photovoltaïques Aparamenta
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Interrupteur-sectionneur, DC, 25A, 4 Strings MC4
Interrupteur-sectionneur, Verrouillage: en position ARRET : oui, Degré de protection: IP65, Conformité aux normes: IEC/EN 60947-3, Agrément TÜV
Gamme de livraison
Gamme
Appareillage électrique photovoltaïque
Autres appareils de la gamme
Interrupteur-sectionneur courant continu
Tension assignée d'emploi [Ue]
1000 V
Degré de protection
IP65
Classe de protection
2
Nombre de conducteurs
2 pôles
Entrées
Entrées Nombre de chaînes
4
Entrées Mode de raccordement
MC4
Sorties
Nombre de chaînes
1
Sorties type de raccordement
MC4
Courant assigné d'emploi sous DC-21A [Ie]
30 A
Courant assigné d’emploi sous DC-PV1 [Ie]
30 A
Courant assigné d’emploi sous DC-PV2 [Ie]
10 A
Forme
sous enveloppe
Caractéristiques techniques
Courant assigné d'emploi Iesous DC-21A [Ie]
30 A
Courant assigné d’emploi sous DC-PV1 [Ie]
30 A
Courant assigné d’emploi sous DC-PV2 [Ie]
10 A
Nombre de pôles
2 pôles
Tension assignée d'emploi [Ue]
1000 V
Propriétés de sectionnement
oui
Conformité aux normes
IEC/EN 60947-3
Longévité mécanique [manœuvres]
100000
Electrique
1500 Manœuvres
Fréquence de commutations max.
120 man./h
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante
-25 - +60
Position de montage
Quelconque
Degré de protection
IP65
Encombrements
Largeur
100 mm
Hauteur
215 mm
Profondeur
120 mm
Poids
0.42 kg
Verrouillage
en position ARRET : oui
Courant assigné de courte durée admissible (t = 1 s) [Icw]
0.36 kA
jusqu'à 440 V 50/60 Hz [Icm]
0.32 kA
Résistance interne
7 mΩ
Vérification de la conception selon IEC/EN 61439
Température d’emploi min.
-25 °C
Température d’emploi max.
+60 °C
Caractéristiques techniques ETIM 6.0
Commutateurs basse tension (EG000017) / Interrupteur-sectionneur (EC000216)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Sectionneur à coupure en charge compact ([email protected] [AKF060010])
finition interrupteur général
non
finition interrupteur de maintenance/réparation
non
finition interrupteur de sécurité
non
finition interrupteur de dispositif d'arrêt d'urgence
non
finition de l'inverseur
non
tension de fonctionnement nominale max. Ue en CA
0 V
tension de fonctionnement normale
1000 - 1000 V
courant permanent nominal Iu
30 A
courant permanent nominal , CA-21, 400 V
0 A
puissance de fonctionnement nominale, CA-3, 400 V
0 kW
courant nominal de courte durée admissible Icw
0.36 kA
puissance de fonctionnement nominale, CA-23, 400 V
0 kW
puissance de commutation à 400 V
30 kW
intensité de court-circuit nominale conditionnelle Iq
0 kA
nombre de pôles
2
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
commande motorisée en option
non
commande motorisée intégrée
non
déclencheur voltmétrique en option
oui
type de construction de l'appareil
appareil complet installé dans un boîtier
adapté à une fixation sur sol
oui
adapté à une fixation frontale à 4 trous
non
adapté à une fixation frontale centrale
non
adapté à un montage en distributeur
non
adapté à un montage intermédiaire
non
couleur de l'élément d'actionnement
noir
finition de l'élément d'actionnement
manette
verrouillable
non
type de raccordement du circuit principal
autre
classe de protection (IP), face avant
IP65
Homologations
Specially designed for North America
No
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Non |
| Finition interrupteur de maintenance/réparation (EF006986) | Non |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 30 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 0 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 0 A |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 0 kW |
| Courant nominal de courte durée admissible Icw (EF007050) | 0.36 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 0 kW |
| Puissance de commutation à 400 V (EF009166) | 30 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 0 kA |
| Nombre de pôles (EF001391) | 1 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Oui |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Non |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Manette |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Autre |
| Avec un câblage préparé (EF016444) | Non |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
| Largeur (EF000008) | 100 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 234 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| SOL30/4MC4 SOL30-4MC4 120923 FR_120923.pdf | 214 Kbytes |
|
