> >>SOL20/4MC4 120916 ELECTRIC Interruptor seccionador DC 20 A 4 ramales MC4
Anterior producto Siguiente producto

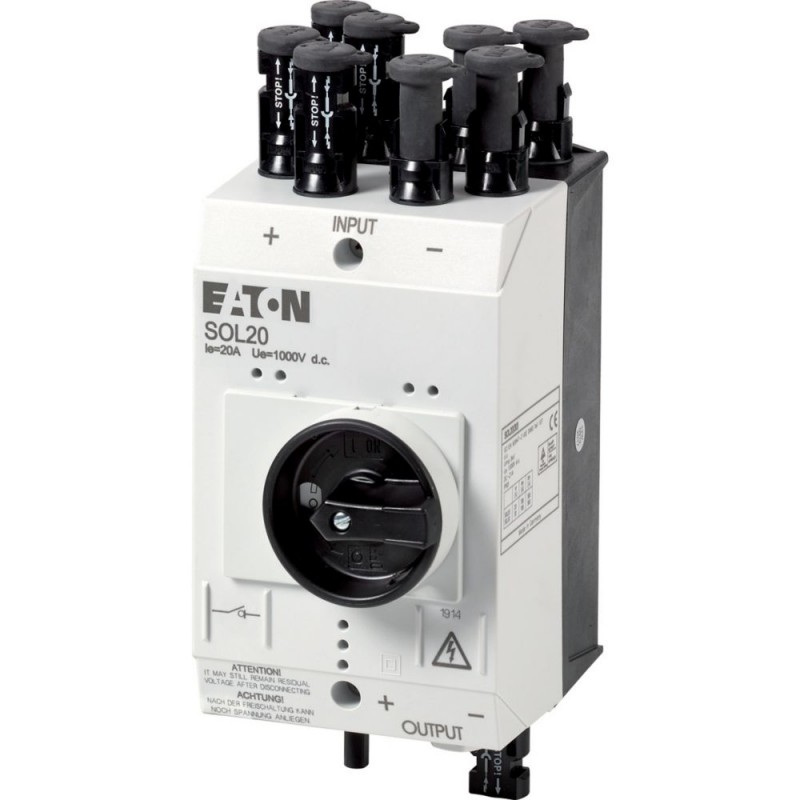

SOL20/4MC4 120916 EATON ELECTRIC Interruptor seccionador DC 20 A 4 ramales MC4 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SOL20/4MC4 120916 EATON ELECTRIC Interruptor seccionador DC 20 A 4 ramales MC4

SOL20/4MC4

120916

SOL20-4MC4

EATON-MOELLER

Interruptor seccionador; DC; 20 A; 4 ramales MC4

Más detalles


Aparamenta Sistemas Fotovoltáicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Interruptor-seccionador, corriente DC, 20A, 4 cadenas de MC4
Interruptor-seccionador, de la instalación de Cierre: en Posición inicial: sí, Grado de Protección: IP65, Normas: IEC/EN 60947-3, con certificado TÜV

Programa de entrega

Gama de productos
Celdas para sistemas fotovoltaicos
Subrango
DC interruptores-seccionadores
Tensión nominal [Ue]
1000 V
Grado de Protección
IP65
Clase de protección
Dos
Número de conductores
2 polo
Entradas
Entradas número de cadenas
Cuatro
La conexión de las entradas tipo de
MC4
Salidas
Resultados número de cadenas
Uno
Salidas tipo de conexión
MC4
Corriente de operación nominal en DC-21A [Ie]
20 Un
Corriente de operación nominal en DC-PV1 [Ie]
20 Un
Diseño
Cerrado

Datos técnicos

Corriente de operación nominal yoeen DC-21A [Ie]
20 Un
Número de polos
2 polo
Tensión nominal [Ue]
1000 V
Aislar las características
sí
Normas
IEC/EN 60947-3
Con certificado TÜV
La esperanza de vida, mecánica [Operaciones]
Cien mil
Eléctrica
1500 Operaciones
Max. frecuencia de operación
120 operaciones/h
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - +60
Posición de montaje
Como se requiere
Grado de Protección
IP65
Dimensiones
Ancho
100 mm
Altura
215 mm
Profundidad
130 mm
Peso
0,42 kg
De la instalación de cierre
en Posición inicial: sí
Nominal de corta duración de la corriente admisible (t=1s) [Icw]
0.36 kA
hasta 440 V 50/60 Hz [Icm]
0.32 kA
La resistencia interna
8 mΩ

La verificación del diseño según la norma IEC/EN 61439

Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador ([email protected] [AKF060013])
Versión como interruptor principal
No
Versión de mantenimiento/servicio interruptor de
No
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
No
Versión como interruptor inversor
No
Número de interruptores
Uno
Max. nominal tensión de funcionamiento de la Ue CA
0 V
Voltaje nominal de operación
1000 - 1000 V
Calificación permanente de la actual Iu
20 Un
Calificación permanente de la corriente en AC-23, 400 V
0 Un
Calificación permanente de la corriente en AC-21, 400 V
0 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
0 kW
Nominal de corta duración corriente asignada lcw
0.24 kA
El funcionamiento nominal de alimentación en AC-23, 400 V
0 kW
De conmutación de potencia a 400 V
20 kW
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Número de polos
Dos
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
No
La unidad de Motor integrado
No
Liberación de tensión opcional
Sí
Dispositivo de construcción
Dispositivo completo en la vivienda
Adecuado para la planta de montaje
Sí
Adecuado para montaje frontal 4-agujero
No
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
No
Adecuado para el intermedio de montaje
No
Color del elemento de control
Negro
Tipo de elemento de control
Alternar
Interlockable
No
Tipo de conexión eléctrica del circuito principal
Otros
Grado de protección (IP), frente
IP65
Grado de protección (NEMA)
Otros

Aprobaciones

Diseñado especialmente para América del Norte
No

Dimensiones

1210DIM-44

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
