> EATON - MOELLER>Aparamenta Sistemi fotovoltaici>SOL20/4MC4 120916 SOL20-4MC4 ELECTRIC Sezionatore di potenza, DC, 20A, 4 stringhe MC4
Prodotto precedente Prodotto successivo

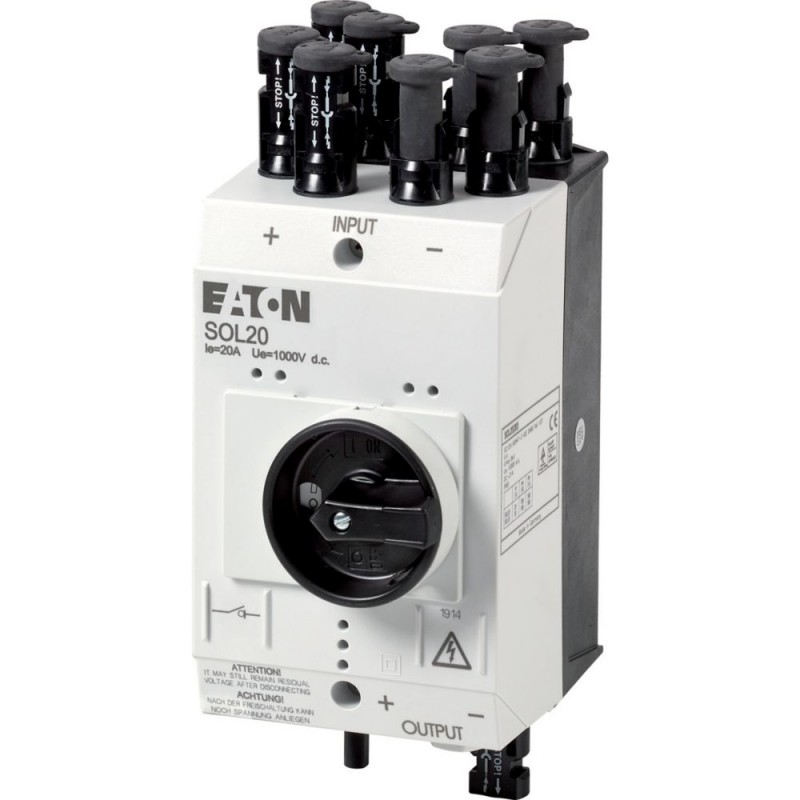

SOL20/4MC4 120916 SOL20-4MC4 EATON ELECTRIC Sezionatore di potenza, DC, 20A, 4 stringhe MC4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SOL20/4MC4 120916 SOL20-4MC4 EATON ELECTRIC Sezionatore di potenza, DC, 20A, 4 stringhe MC4

SOL20/4MC4

120916

SOL20-4MC4

EATON-MOELLER

Sezionatore di potenza, DC, 20A, 4 stringhe MC4

Sezionatore MC4 a 4 rami DC 20 A

Sezionatore, Dispositivo di blocco: in posizione OFF: sì, Grado di protezione: IP65, Norme: IEC/EN 60947-3, Certificazione TÜV

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Aparamenta Sistemi fotovoltaici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Sezionatore di potenza, DC, 20A, 4 stringhe MC4
Sezionatore di potenza, Lucchettabilità: in posizione OFF: si, Grado di protezione: IP65, Conformità alle norme: IEC/EN 60947-3, Certificato TÜV

Programma di fornitura

Assortimento
Apparecchiature per fotovoltaico
Sotto gamma
sezionatore di potenza DC
Tensione nominale d'impiego [Ue]
1000 V
Grado di protezione
IP65
Classe di protezione
2
Numero di conduttori
a 2 poli
Ingressi
Numero delle stringhe ingressi
4
Tipo di collegamento ingressi
MC4
Uscite
Numero di linee delle uscite
1
Tipo di collegamento uscite
MC4
Corrente nominale di esercizio con DC-21A [Ie]
20 A
Corrente nominale di esercizio a DC-PV1 [Ie]
20 A
Corrente nominale di esercizio a DC-PV2 [Ie]
10 A
Forma costruttiva
in custodia

Dati tecnici

Corrente nominale d'impiego Iecon DC-21A [Ie]
20 A
Corrente nominale di esercizio a DC-PV1 [Ie]
20 A
Corrente nominale di esercizio a DC-PV2 [Ie]
10 A
Poli
a 2 poli
Tensione nominale d'impiego [Ue]
1000 V
Caratteristiche del sezionatore
Sì
Conformità alle norme
IEC/EN 60947-3
Durata meccanica [Manovre]
100000
elettrico
1500 Manovre
Max. frequenza di manovra [man/h]
120 man/h
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
-25 - +60
Posizione di montaggio
facoltativa
Grado di protezione
IP65
Dimensioni
Larghezza
100 mm
Altezza
215 mm
Profondità
130 mm
Peso
0.42 kg
Lucchettabilità
in posizione OFF: si
Corrente nominale ammissibile di breve durata (t=1s) [Icw]
0.36 kA
fino a 440 V 50/60 Hz [Icm]
0.32 kA
Resistenza interna
8 mΩ

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C

Dati tecnici secondo ETIM 6.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector ([email protected] [AKF060010])
Version as main switch
No
Version as maintenance-/service switch
No
Version as safety switch
No
Version as emergency stop installation
No
Version as reversing switch
No
Max. rated operation voltage Ue AC
0 V
Rated operating voltage
1000 - 1000 V
Rated permanent current Iu
20 A
Rated permanent current at AC-21, 400 V
0 A
Rated operation power at AC-3, 400 V
0 kW
Rated short-time withstand current lcw
0.24 kA
Rated operation power at AC-23, 400 V
0 kW
Switching power at 400 V
20 kW
Conditioned rated short-circuit current Iq
0 kA
Number of poles
2
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
Yes
Device construction
Complete device in housing
Suitable for ground mounting
Yes
Suitable for front mounting 4-hole
No
Suitable for front mounting center
No
Suitable for distribution board installation
No
Suitable for intermediate mounting
No
Colour control element
Black
Type of control element
Toggle
Interlockable
No
Type of electrical connection of main circuit
Other
Degree of protection (IP), front side
IP65

Approvazioni

Specially designed for North America
No

ETIM for 120916 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) No
versione interruttore di manutenzione/riparazione (EF006986) No
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 1000 V
tensione d'esercizio nominale (EF001435) 1000 V
corrente permanente nominale Iu (EF001389) 20 A
corrente nominale permanente per AC-23, 400V (EF011777) 0 A
corrente nominale permanente per AC-21, 400 V (EF009165) 0 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 0 kW
resistenza a corrente di breve durata Icw (EF007050) 0.24 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 0 kW
potenza di interruzione a 400 V (EF009166) 20 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) Sì
tipologia costruttiva dell'apparecchio (EF008240) apparecchio completo nell'alloggiamento
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) nero
tipo di elemento di azionamento (EF006976) manetta
bloccabile (EF006281) No
tipo di collegamento circuito elettrico principale (EF006819) altro
con cablaggio premontato (EF016444) No
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) altro
larghezza (EF000008) 100 mm
altezza (EF000040) 130 mm
profondità (EF000049) 234 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SOL20/4MC4 SOL20-4MC4 120916 IT_120916.pdf 214 Kbytes SOL20/4MC4 SOL20-4MC4 120916 IT_120916.pdf
