NZMN2-VEF200-BT-NA
107595
EATON-MOELLER
1

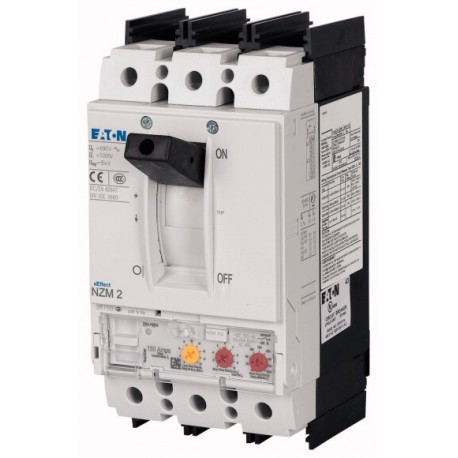

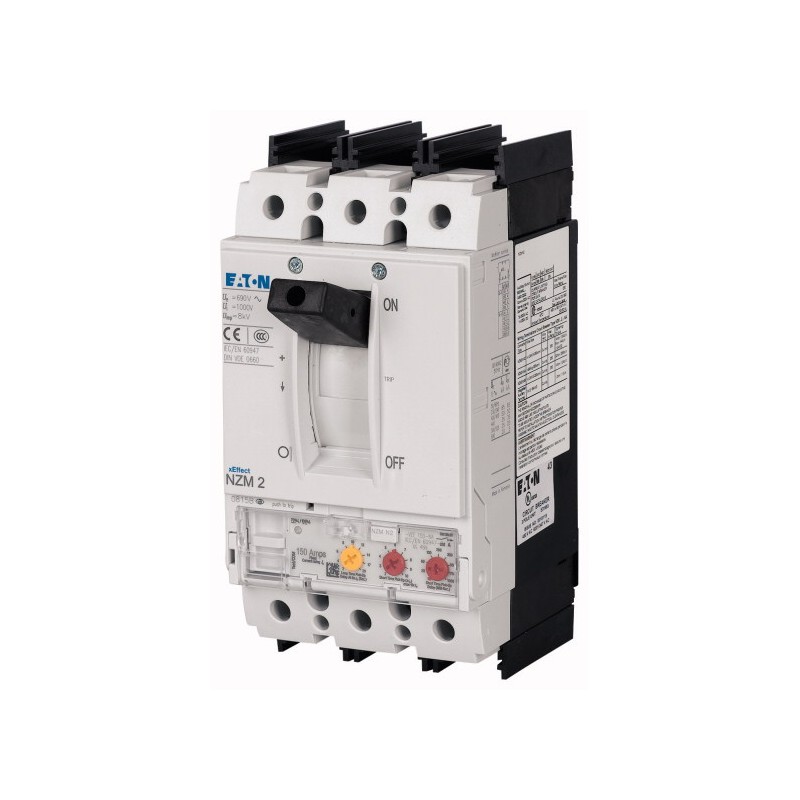

Interruptor automático NZM, 3P, 200A, terminales brida, NA
Serie NZM.. -VE.. Los interruptores automáticos NA cubren todos los casos de aplicación con solo cuatro tamaños compactos y son adecuados para su uso en el mercado mundial. Los grupos de funciones modulares siempre hacen que el montaje sea flexible. Con actuadores electrónicos para sistemas y protección de cables, selectivos y de generadores. Protección contra cortocircuitos contra sobrecargas, breves y no retardados. Notas: Los interruptores cumplen con las regulaciones UL/CSA e IEC. La placa de características contiene los valores de rendimiento de conmutación IEC. La sobrecarga fija libera Ir, medición de valor eficaz y memoria térmica. Ajuste de retardo de tiempo ajustable para superar los picos de corriente tr: 2-20s a 6xIr . Tiempo de deceleración ajustable tsd: etapas: 0, 1000ms. Función constante i2t: fijo OFF
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Caja Moldeada NZM
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gama de productos | Disyuntor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Función de protección | Sistemas de cable, la selectividad y la protección del generador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Norma/Autorización | UL/CSA, IEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sistema de liberación | Electrónica de liberación | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tipo de instalación | Fijo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Descripción | Interruptores conforme a UL/CSA, así como la normativa IEC. IEC conmutación valores de rendimiento que figuran en la placa de clasificación. Fija la sobrecarga de los comunicados de prensa Ir Tiempo de retardo ajustable tsd: Pasos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms yo2t función constante: corregido | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tamaño de fotograma | NZM2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Número de polos | De 3 polos | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Equipo estándar | Caja terminal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Capacidad de conmutación | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCCR 480 V 60 Hz | Yocu | kA | 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCCR 600Y/347 V 60 Hz | Yocu | kA | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Corriente nominal = corriente ininterrumpida nominal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rango de ajuste | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Disparo de sobrecarga | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| General | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Normas | IEC/EN 60947 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Protección contra los contactos directos | Dedos y el dorso de la mano la prueba VDE 0106 Parte 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Climáticas de corrección | El calor húmedo, constante, IEC 60068-2-78 El calor húmedo, cíclico, IEC 60068-2-30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Temperatura ambiente | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La temperatura ambiente, de almacenaje | °C | - -25 - + 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La operación | °C | -25 - +70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27 | g | 20 (media sinusoidal de choque de 20 ms) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aislamiento de seguridad según EN 61140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Entre contactos auxiliares y contactos principales | V AC | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
entre los contactos auxiliares | V AC | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peso | kg | 2.345 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Posición de montaje | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Posición de montaje |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ronda de conductor de cobre | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caja terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | 1 x (4...350) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Túnel terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Directo en el interruptor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x (11...6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Al de los conductores, cable de Cu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | min. | mm | 2 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | max. | mm | 10 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cu tira (número de segmentos x ancho x segmento de espesor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caja terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| min. | mm | 2 x 9 x 0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| max. | mm | 10 x 16 x 0.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | min. | mm | 2 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | max. | mm | 10 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cobre embarrado (ancho x espesor) | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tornillo de conexión | M8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Directo en el interruptor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| min. | mm | 16 x 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| max. | mm | 20 x 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Los cables de Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mm2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 200 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 33 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
| Normas De Producto | UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcado CE | ||
| UL File No. | E31593 | ||
| UL Categoría de Control No. | DIVQ | ||
| Archivo CSA No. | 022086 | ||
| CSA Clase No. | 1432-01 | ||
| América Del Norte Certificación | En la lista UL, certificación CSA | ||
| Diseñado especialmente para América del Norte | Sí | ||
| Adecuado para | Circuitos de alimentación, circuitos | ||
| Limitación De La Corriente En El Disyuntor | Sí | ||
| Max. Clasificación De Voltaje | 600Y/347 V, 480 V | ||
| Grado de Protección | IEC: IP20; UL/CSA Tipo: - |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 50 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 200 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 400 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 2400 A |
| Pérdida de potencia (EF005387) | None W |
| Construcción del dispositivo (EF008240) | Built-in device fixed built-in technique |
| Protección de fallo a tierra integrada (EF007296) | false |
| Tipo de conexión del circuito de corriente principal (EF006819) | Frame clamp |
| Apto para montaje en carril DIN (EF007250) | false |
| Montaje en rail DIN opcional (EF008904) | true |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Con alarma activada (EF007006) | false |
| Con liberación de baja tensión integrada (EF001390) | false |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Front side |
| Ejecución del elemento accionador (EF006976) | Rocker lever |
| Aparato completo con dispositivo de protección (EF008906) | true |
| Accionamiento motorizado integrado (EF006697) | false |
| Accionamiento motorizado opcional (EF007386) | true |
| Grado de protección (IP) (EF005474) | IP20 |
