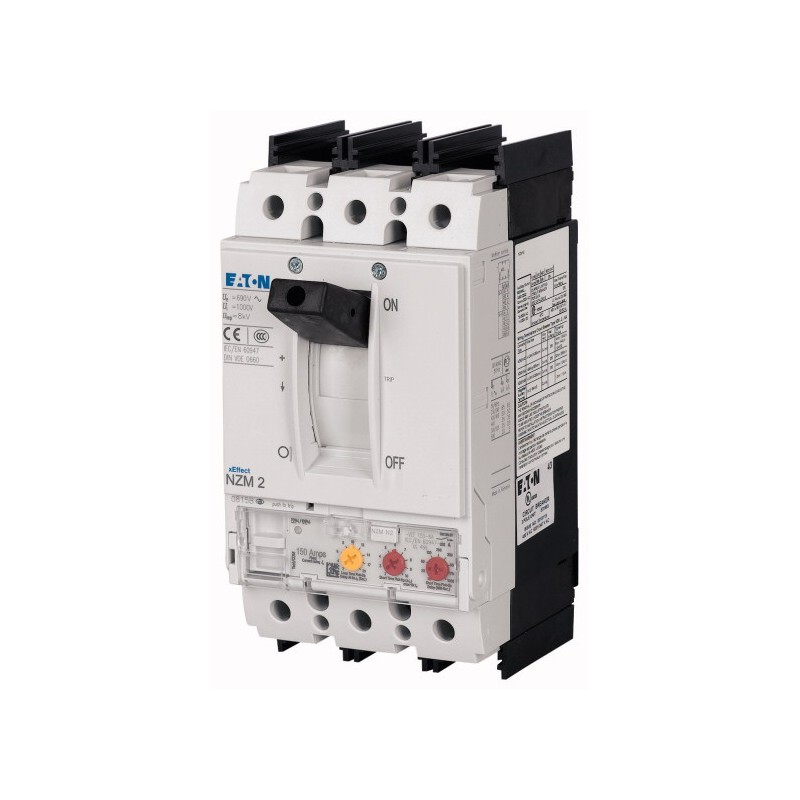

NZMN2-VEF200-BT-NA 107595 EATON ELECTRIC Disjoncteur, 3p, 200A, bornes à cage Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

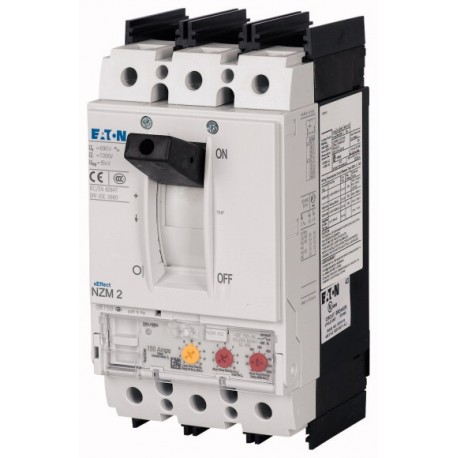

NZMN2-VEF200-BT-NA 107595 EATON ELECTRIC Disjoncteur, 3p, 200A, bornes à cage

NZMN2-VEF200-BT-NA

107595

EATON-MOELLER

Disjoncteur, 3p, 200A, bornes à cage

Série NZM.. -VE.. Les disjoncteurs NA couvrent tous les cas d’application avec seulement quatre tailles compactes et sont adaptés à une utilisation sur le marché mondial. Les groupes de fonctions modulaires rendent toujours le montage flexible. Avec actionneurs électroniques pour les systèmes et la protection des câbles, la protection sélective et le générateur. Protection contre les surcharges, les courts-circuits brièvement retardés et non retardés. Remarques : Les commutateurs sont conformes aux réglementations UL/CSA ainsi qu’à la CEI. La plaque signalétique contient les valeurs de performance de commutation CEI. Correction des déclencheurs de surcharge Ir, mesure de valeur efficace et mémoire thermique. Réglage de la temporisation réglable pour surmonter les pics de courant tr :2-20s à 6xIr . Temps de décélération réglable tsd : niveaux : 0, 1000ms. i2t fonction constante : fixe OFF

Plus de détails


Appareillage industriel basse tension > Disjoncteur pour protection de transformateur, de générateur et d'installation

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Disjoncteur, 3p, 200A, bornes à cage
Les disjoncteurs de la gamme NZM..-VE..NA, avec seulement quatre tailles d’appareil, s’adaptent à tous les cas de figure et sont compatibles avec le marché mondial. Montage toujours flexible grâce aux groupes fonctionnels modulaires. Unité de contrôle pour protection des installations et des câbles, protection sélective et protection des générateurs. Protection contre les surcharges, protection contre les courts-circuits temporisée et instantanée. Remarques : ces appareils satisfont aux normes UL/CSA et IEC. les valeurs relatives aux pouvoirs de coupure selon IEC figurent sur la plaque signalétique. Déclencheur sur surchage à réglage fixe Ir, mesure de la valeur effective et mémoire thermique. Décalage réglable de la courbe de déclenchement sur surcharge tr : 2-20s s sous 6xIr. Temporisation réglable tsd : Crans : 0, 1000ms. Fonction i2t-constante : réglage fixe sur ARRET
[

Gamme de livraison

Gamme
Disjoncteurs
Fonction de protection
Protection des installations, des câbles, des générateurs et protection sélective
norme / homologation
UL/CSA, IEC
Technique de déclenchement
Déclencheur électronique
Technique de montage
Appareils fixes
Description
Ces appareils satisfont aux normes UL/CSA et IEC. Les valeurs relatives aux pouvoirs de coupure selon IEC figurent sur la plaque signalétique.
Déclencheurs sur surcharge à réglage fixe Ir
Mesure de la valeur effective et „mémoire thermique“
Décalage réglable de la courbe de déclenchement sur surcharge tr: 2 – 20 s sous 6 x Ir
Temporisation réglable tsd : Crans: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
I2Fonction t-constante : réglage fixe sur ARRET
Taille
NZM2
Nombre de pôles
tripolaire
Equipement standard
Bornes à cage
Pouvoir de coupure
SCCR 480 V 60 Hz [Icu]
35 kA
SCCR 600Y/347 V 60 Hz [Icu]
25 kA
Courant assigné = courant assigné ininterrompu [In= Iu]
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
200 A
Plage de réglage
Déclencheurs sur surcharge[Ir]Déclencheur sur surcharge min. [Ir]
200 A
Déclencheur sur court-circuit [Irm]instantané [Ii= Inx …]
2400 A fixe
Déclencheur sur court-circuit [Irm]temporisé [Isd= Irx …]
2 - 10
,

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Protection contre les contacts directs
sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
20 (choc demi-sinusoïdal 20 ms) g
Séparation sûre selon EN 61140entre contacts auxiliaires et circuits principaux
500 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
300 V AC
Poids
2.345 kg
Position de montagePosition de montage
position verticale et à 90° dans toutes les directions
avec déclencheur différentiel XFI :
- NZM1, N1, NZM2, N2 : position verticale et à 90° dans toutes les directions
avec dispositif de débrochage :
- NZM1, N1, NZM2, N2 : position verticale, à 90° droite/gauche
avec dispositif de débrochage :
- NZM3, N3 : position verticale, à 90° droite/gauche
- NZM4, N4 : position verticale
avec télécommande :
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : position verticale et à 90° dans toutes les directions

Sens d'alimentation en énergie
quelconque
Degré de protectionAppareil
Dans la zone des éléments de commande : IP20 (degré de protection de base)
Degré de protectionBoîtiers
avec cadre d'étanchéité : IP40
avec poignée rotative à commande rompue sur porte : IP66
Degré de protectionBornes de raccordement
Borne à tunnel : IP10
Séparateur de phases et borne pour raccordement de feuillard : IP00
Autres caractéristiques techniques (catalogue à feuilleter)
Poids
Influence de la température, déclassement
Puissance dissipée effective
Disjoncteurs
Tension assignée de tenue aux chocs [Uimp]Pôles principaux
8000 V
Tension assignée de tenue aux chocs [Uimp]Circuits auxiliaires
6000 V
Tension assignée d'emploi [Ue]
690 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Utilisation dans des réseaux non reliés à la terre
≦ 690 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]240 V [Icm]
187 kA
Pouvoir assigné de fermeture en court-circuit [Icm]400/415 V [Icm]
105 kA
Pouvoir assigné de fermeture en court-circuit [Icm]440 V 50/60 Hz [Icm]
74 kA
Pouvoir assigné de fermeture en court-circuit [Icm]525 V 50/60 Hz [Icm]
53 kA
Pouvoir assigné de fermeture en court-circuit [Icm]690 V 50/60 Hz [Icm]
40 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]440 V 50/60 Hz [Icu]
35 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]525 V 50/60 Hz [Icu]
25 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
35 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
25 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]Fusible à couteaux max.
355 A gG/gL
Pouvoir assigné de coupure en court-circuit Icn[Icn]
Fusible de calibre max. lorsque le courant de court-circuit prévu à l'emplacement de montage dépasse le pouvoir de coupure du disjoncteur.
Caractéristiques techniques différentes de celles des produits destinés au marché IEC
Pouvoir de coupure disjoncteurs NA (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 240 V 60 Hz [Icu]
85 kA
Caractéristiques techniques différentes de celles des produits destinés au marché IEC
Pouvoir de coupure disjoncteurs NA (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480 V 60 Hz [Icu]
35 kA
Caractéristiques techniques différentes de celles des produits destinés au marché IEC
Pouvoir de coupure disjoncteurs NA (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 600Y/347 V 60 Hz [Icu]
25 kA
Courant assignée de courte durée admissiblet = 0.3 s [Icw]
1.9 kA
Courant assignée de courte durée admissiblet = 1 s [Icw]
1.9 kA
Catégorie d'emploi selon IEC/EN 60947-2
A
Longévité mécanique (dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension ) [manœuvres]
20000
Longévité électriqueAC-1400 V 50/60 Hz [manœuvres]
10000
Longévité électriqueAC-1690 V 50/60 Hz [Manœuvres]
7500
Longévité électriqueAC-3400 V 50/60 Hz [manœuvres]
6500
Longévité électriqueAC-3415 V 50/60 Hz [manœuvres]
6500
Longévité électriqueAC-3690 V 50/60 Hz [Manœuvres]
5000
Longévité électriqueFréquence de commutations max.
120 man./h
Temps total de coupure en cas de court-circuit
< 10 ms
Sections raccordables
Equipement standard
Bornes à cage
Conducteurs ronds CuBornes à cageConducteur à âme massive
1 x (12 - 6) mm2
Conducteurs ronds CuBornes à cagemultibrins
1 x (4 - 350) mm2
Conducteurs ronds CuBorne à tunnelConducteur à âme massive
1 x 16 mm2
Conducteurs ronds CuBorne à tunnelmultibrinConducteurs multibrin
1 x (4 - 350) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs à âme massive
1 x (11 - 6) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreDirectement sur l'appareilConducteurs multibrin
1 x (4 - 3/0) mm2
Conducteurs Al, câbles CuBorne à tunnelConducteurs à âme massive
1 x 16 mm2
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
2 x 16 x 0.8 mm
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [min.]
2 x 9 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [max.]
10 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
2 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 16 x 0.8 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M8
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
16 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
20 x 5 mm
Câbles de commande
1 x (18 - 14)
2 x (18 - 16) mm2
,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
200 A
Puissance dissipée du matériel, fonction du courant [Pvid]
33 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système ([email protected] [AJZ716013])
courant permanent nominal (Iu)
200 A
tension assignée (Ue)
690 - 690 V
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
50 kA
réglage de courant du déclencheur de surcharge
200 - 200 A
plage de réglage du déclencheur de court-circuit retardé de courte durée
400 - 2000 A
plage de réglage du déclencheur de court-circuit non retardé
2400 - 2400 A
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
borne en cadre
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
adapté à un montage de profilés chapeaux
non
montage de profilés chapeaux en option
oui
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
relais de signalisation de déclenchement disponible
non
avec déclencheur à sous-tension
non
nombre de pôles
3
position du raccordement de circuit principal
avant
finition de l'élément d'actionnement
levier
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
oui
indice de protection (IP)
IP20
,

Homologations

Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E31593
UL Category Control No.
DIVQ
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
Yes
Max. Voltage Rating
600Y/347 V, 480 V
Degree of Protection
IEC: IP20; UL/CSA Type: -
,

Courbes caractéristiques

Courbe caractéristique
Courbe caractéristique
Courbe caractéristique
,

Encombrements

① Chambre de soufflage, distance minimale des éléments voisins
② Distance minimale des éléments voisins
]

ETIM for 107595 Appareillage industriel basse tension (EC000228)
Caractéristique Valeur
Courant permanent nominal Iu (EF001389) 200 A
Tension assignée (EF003977) 690 V
Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz (EF007048) 50 kA
Réglage de courant du déclencheur de surcharge (EF002336) 200 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (EF007129) 400 A
Plage de réglage du déclencheur de court-circuit non retardé (EF007131) 2400 A
Puissance dissipée (EF005387) None W
Type de construction de l'appareil (EF008240) Built-in device fixed built-in technique
Protection intégrée contre les mises à la terre accidentelles (EF007296) false
Type de raccordement du circuit principal (EF006819) Frame clamp
Adapté à un montage de profilés chapeaux (EF007250) false
Montage de profilés chapeaux en option (EF008904) true
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Relais de signalisation de déclenchement disponible (EF007006) false
Avec déclencheur à sous-tension intégré (EF001390) false
Nombre de pôles (EF001391) 3
Position du raccordement de circuit principal (EF006671) Front side
Finition de l'élément d'actionnement (EF006976) Rocker lever
Appareil complet avec unité de protection (EF008906) true
Commande motorisée intégrée (EF006697) false
Commande motorisée en option (EF007386) true
Classe de protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMN2-VEF200-BT-NA 107595 107595.pdf 609 Kbytes NZMN2-VEF200-BT-NA 107595 107595.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
