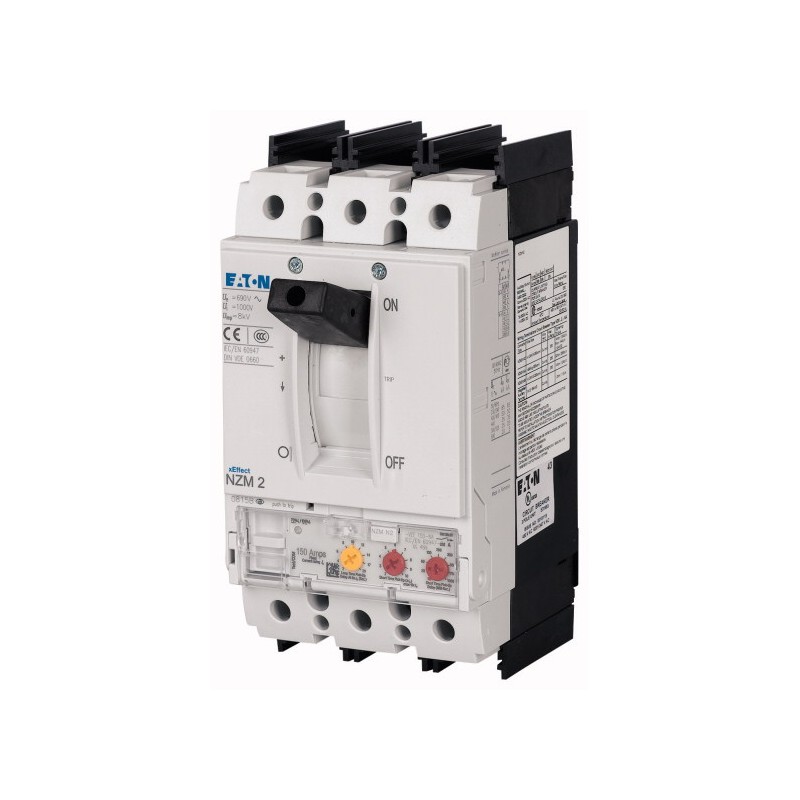

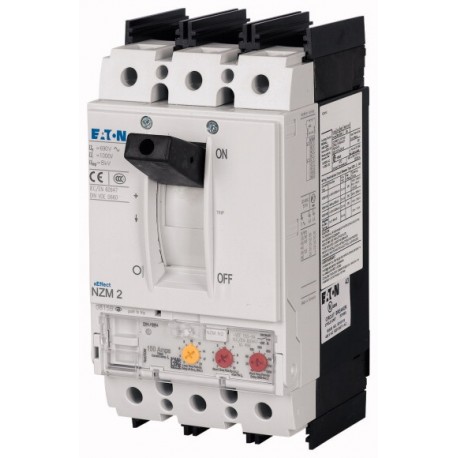

NZMN2-VEF200-BT-NA 107595 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 200A
NZMN2-VEF200-BT-NA
107595
EATON-MOELLER
disjuntor seletiva, 3P, Iu: 200A
Série NZM.. -VER.. Os disjuntores NA cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para uso no mercado global. Os grupos de funções modulares sempre tornam a montagem flexível. Com atuadores eletrônicos para sistemas e proteção de cabos, seletivos e geradores. Proteção contra curto-circuito contra sobrecargas, breve e sem atrasos. Notas: Os interruptores estão em conformidade com os regulamentos UL/CSA e IEC. A placa de classificação contém os valores de desempenho de comutação IEC. A sobrecarga fixa libera IR, medição RMS e memória térmica. Ajuste de atraso de tempo ajustável para superar picos de corrente tr: 2-20s a 6xIr. Tempo de desaceleração ajustável tsd: estágios: 0, 1000ms. Função constante i2t: fixa OFF
Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
NZM Molded Case Automatic Switches
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Entrega do programa
A gama de produtos | Disjuntor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Função de proteção | Sistemas de cabo, seletividade e proteção do gerador | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Padrão/Aprovação | UL/CSA, IEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O sistema de liberação | Versão eletrônica | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tipo de instalação | Fixo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Descrição | Parâmetros de conformidade com UL/CSA, bem como a IEC regulamentos. IEC comutação de desempenho valores estão contidos na placa de características. Fixo sobrecarga lançamentos Ir Tempo de atraso ajustável tsd: Passos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms eu2t constante função: fixo OFF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tamanho de quadro | NZM2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Número de pólos | 3 pólo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Equipamento padrão | Caixa de terminais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Capacidade de comutação de | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCCR 480 V 60 Hz | Eucu | kA | 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCCR 600Y/347 V 60 Hz | Eucu | kA | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Corrente nominal = nominal ininterrupta de corrente | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Corrente nominal = nominal ininterrupta de corrente | Eun= Euu | Um | 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A faixa de ajuste de | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Desarme de sobrecarga | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Geral | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Normas | IEC/EN 60947 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Proteção contra contato direto | Dedo e volta com mão-de-prova para VDE 0106 Parte 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-78 Calor úmido, cíclico, IEC 60068-2-30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Temperatura ambiente | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Temperatura ambiente, de armazenamento | °C | - -25 - + 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Operação | °C | -25 - +70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27 | g | 20 (meia-sinusoidal choque de 20 ms) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Isolamento de segurança EN 61140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Entre contatos auxiliares e principais contatos | V AC | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
entre os contatos auxiliares | V AC | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peso | kg | 2.345 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Posição de montagem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Posição de montagem |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodada condutor de cobre | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caixa de terminais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólidos | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Encalhado | mm2 | 1 x (4...350) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Túnel de terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólidos | mm2 | 1 x 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Encalhado | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Encalhado | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Parafuso do terminal e traseira-conexão do lado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Direto no switch | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólidos | mm2 | 1 x (11...6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Encalhado | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Al condutores, Cu cabo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólidos | mm2 | 1 x 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Parafuso do terminal e traseira-conexão do lado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano da tira de cobre, com buracos | min. | mm | 2 x 16 x 0,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano da tira de cobre, com buracos | max. | mm | 10 x 16 x 0,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cu de faixa (número de segmentos x largura x segmento de espessura) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caixa de terminais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| min. | mm | 2 x 9 x 0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| max. | mm | 10 x 16 x 0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Parafuso do terminal e traseira-conexão do lado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano da tira de cobre, com buracos | min. | mm | 2 x 16 x 0,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano da tira de cobre, com buracos | max. | mm | 10 x 16 x 0,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Barramento de cobre (largura x espessura) | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Parafuso do terminal e traseira-conexão do lado | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conexão a parafuso | M8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Direto no switch | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| min. | mm | 16 x 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| max. | mm | 20 x 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cabos de controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mm2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 200 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 33 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 70 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
Aprovações
| Padrões De Produto | UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcação CE | ||
| UL Arquivo Nº. | E31593 | ||
| UL Controlo de Categoria Nenhuma. | DIVQ | ||
| CSA Arquivo. | 022086 | ||
| CSA Classe Nenhuma. | 1432-01 | ||
| América Do Norte Certificação | UL, CSA | ||
| Especialmente concebido para a América do Norte | Sim | ||
| Adequado para | Alimentador de circuitos, circuitos de ramos | ||
| Limitação De Corrente Do Disjuntor | Sim | ||
| Max. Tensão Nominal | 600Y/347 V, 480 V | ||
| Grau de Proteção | IEC: IP20; UL/CSA Tipo: - |
| Característica | Valor |
|---|---|
| Rated permanent current Iu (EF001389) | 200 A |
| Rated voltage (EF003977) | 690 V |
| Rated short-circuit breaking capacity Icu at 400 V, 50 Hz (EF007048) | 50 kA |
| Overload release current setting (EF002336) | 200 A |
| Adjustment range short-term delayed short-circuit release (EF007129) | 400 A |
| Adjustment range undelayed short-circuit release (EF007131) | 2400 A |
| Power loss (EF005387) | None W |
| Device construction (EF008240) | Built-in device fixed built-in technique |
| Integrated earth fault protection (EF007296) | false |
| Type of electrical connection of main circuit (EF006819) | Frame clamp |
| Suitable for DIN rail (top hat rail) mounting (EF007250) | false |
| DIN rail (top hat rail) mounting optional (EF008904) | true |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| With switched-off indicator (EF007006) | false |
| With integrated under voltage release (EF001390) | false |
| Number of poles (EF001391) | 3 |
| Position of connection for main current circuit (EF006671) | Front side |
| Type of control element (EF006976) | Rocker lever |
| Complete device with protection unit (EF008906) | true |
| Motor drive integrated (EF006697) | false |
| Motor drive optional (EF007386) | true |
| Degree of protection (IP) (EF005474) | IP20 |
