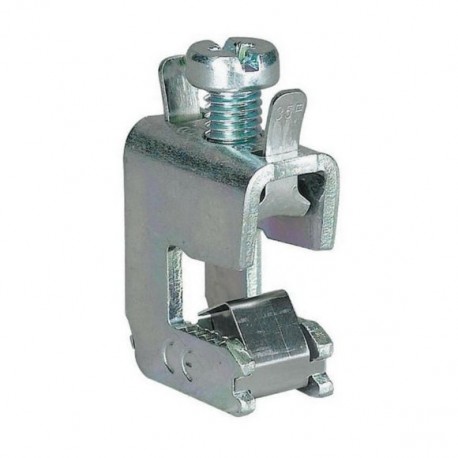

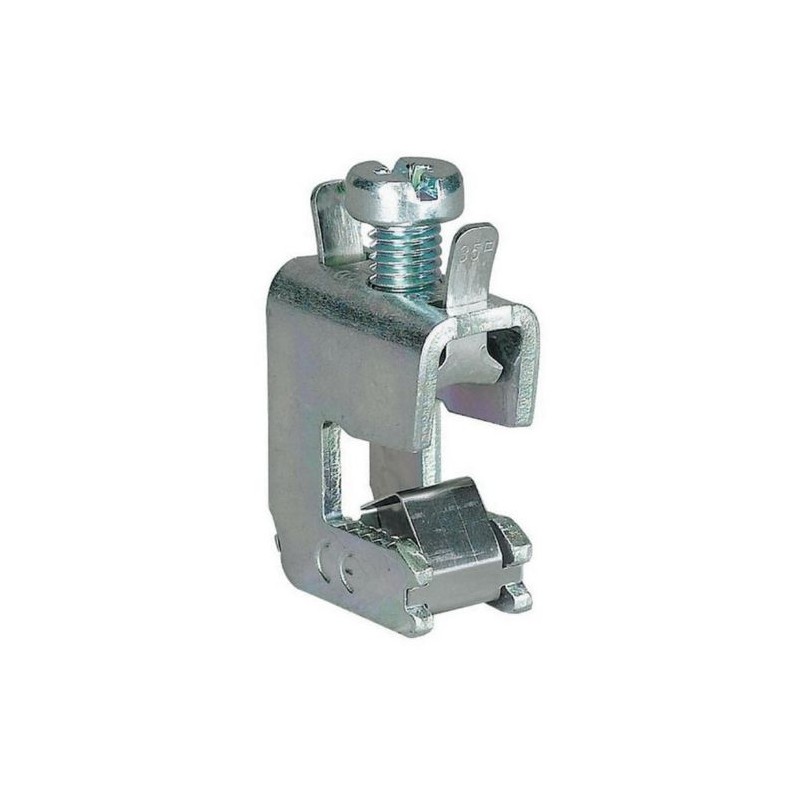

AKU35/10 107192 Y7-107192 EATON ELECTRIC Terminal para embarrado 4-35mm², 10 mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

AKU35/10 107192 Y7-107192 EATON ELECTRIC Terminal para embarrado 4-35mm², 10 mm

AKU35/10

107192

Y7-107192

EATON-MOELLER

50

Terminal para embarrado 4-35mm², 10 mm

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Conductor connection terminal 4-35mm², 10 mm

Terminal de conexión de conductor universal, 4-35mm² AWG 10-AWG 2., terminado directamente, 3x9x0.8 o 6x9x0.8, 270A, se puede utilizar para todas las barras colectoras planas de 10 mm de espesor, ancho = 15,5 mm, espacio de terminación WxH = 10,5x11 mm, con resorte de retención integrado, con cámara de terminal abierta y tornillo de fijación cautivo, se puede utilizar para SASY60i, SASY185i

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Accesorios de conexión para envolventes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $190.43
Precio unitario: $3.81
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107192
EAN
4015081069552
Product Length/Depth
16 mm
Product Height
35 mm
Product Width
29 mm
Product Weight
0.047 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E307559)
CE marking
CSA (File No. 236217)
North America (UL listed, CSA certified)
UL (Category Control Number NMTR2, NMTR8)
CSA-C22.2 No. 14
CSA (Class No. 3211-37)
IEC 60439-1
UL508A
Model Code
AKU35/10

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
270 A
Rated operational current
270 A
Rated operational current (Ie) - max
270 A

Technical data - mechanical

Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Busbar thickness - min
10 mm
Busbar thickness - max
10 mm
Busbar width - min
0 mm
Busbar width - max
0 mm
Terminal contact area
1.5 mm x 11 mm
Terminal capacity (conductor)
4 mm² - 35 mm²
AWG 10 - AWG 2
9 mm x 0.8 mm (6x)
9 mm x 0.8 mm (3x)
Conductor cross section - max
35 mm²
Width clamp
15.5 mm

Additional information

Functions
Connections
Universal conductor connection terminal
Current limiting circuit breaker, refer to approbation report
Special features
With integrated retaining spring, open terminal chamber and captive terminal screw
Suitable for
Round conductor connection
Sector conductor connection
Strip conductor connection
Flat rail
Used with
Feeder circuits
All 10 mm thick flat busbars
60 mm system
Connection
185 mm system
Compact system

ETIM for 107192 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 10 mm
Anchura de las barras colectoras (EF007219) 0 mm
Apto para (EF000073) Carril plano
Anchura de la abrazadera (EF007092) 15.5 mm
Sección máxima de conductor (EF004969) 35 mm²
Corriente de funcionamiento nominal máx. (EF007356) 270 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) Sí
Apto para la conexión de conductor de cinta (EF007242) Sí

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON ENVOLVENTES ES.pdf 7 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
