EATON - MOELLERAcessórios de conexão para gabinetesAKU35/10 107192 Y7-107192 EATON ELECTRIC Eaton XVTL

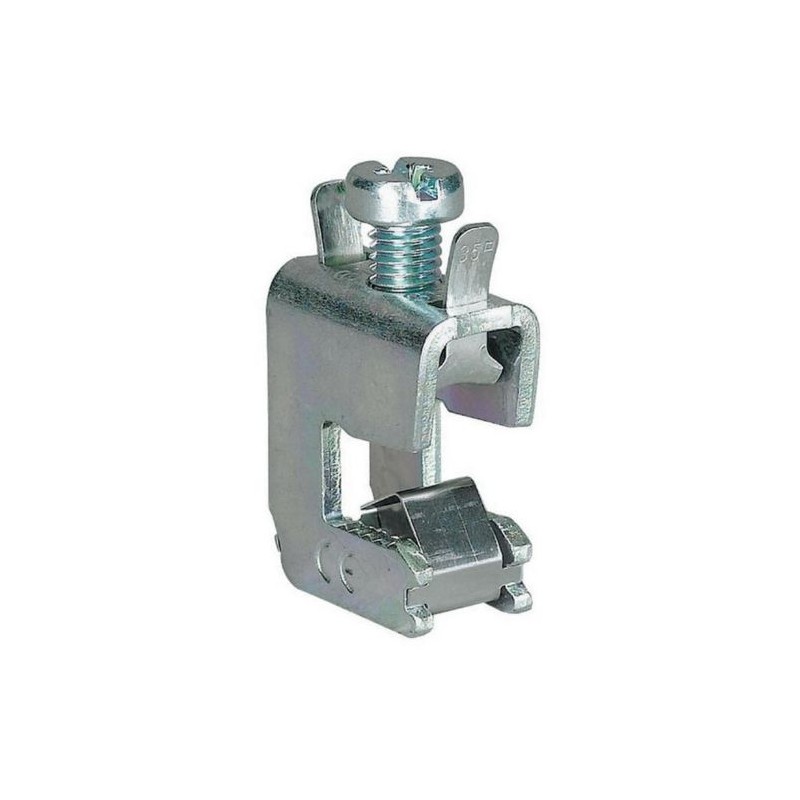

EATON - MOELLER AKU35/10 107192 Y7-107192 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

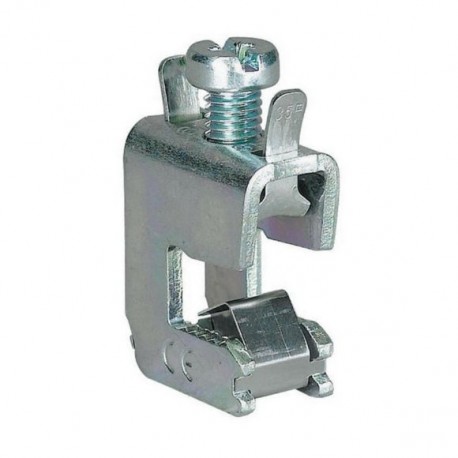

AKU35/10 107192 Y7-107192 EATON ELECTRIC Eaton XVTL

Referência: AKU35/10

Código: 107192

Número de catálogo: Y7-107192

Fabricante: EATON - MOELLER

Descrição:

Eaton XVTL
Terminal de barramento 4-35mm², 10 mm
Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Conductor connection terminal 4-35mm², 10 mm
Terminal de conexão de condutor universal, 4-35mm² AWG 10-AWG 2., terminado diretamente, 3x9x0,8 ou 6x9x0,8, 270A, pode ser usado para todos os barramentos planos de 10 mm de espessura, largura = 15,5 mm, folga de terminação WxH = 10,5x11mm, com mola de retenção integrada, com câmara de terminal aberta e parafuso de fixação cativo, pode ser usado para SASY60i, SASY185i

Categorias:

  • Aparelhos elétricos de baixa tensão > Terminal de barra colectora
  • EATON - MOELLER > Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço total: 159,97 €

Preço unitário: 3,1994 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
107192
EAN
4015081069552
Product Length/Depth
16 mm
Product Height
35 mm
Product Width
29 mm
Product Weight
0.047 kg
Compliances
UL CSA09 (refer to approbation report)
RoHS conform
Certifications
UL (File No. E307559)
CE marking
CSA (File No. 236217)
North America (UL listed, CSA certified)
UL (Category Control Number NMTR2, NMTR8)
CSA-C22.2 No. 14
CSA (Class No. 3211-37)
IEC 60439-1
UL508A
Model Code
AKU35/10

Delivery program

Type

Technical data - electrical

Voltage rating (UL CSA 13)
Max. 600 V AC
Rated operation current (Ie)
270 A
Rated operational current
270 A
Rated operational current (Ie) - max
270 A

Technical data - mechanical

Degree of protection
UL508A; CSA-C22.2 No. 14; IEC 60439-1; CE marking
Feeder circuits
Busbar thickness - min
10 mm
Busbar thickness - max
10 mm
Busbar width - min
0 mm
Busbar width - max
0 mm
Terminal contact area
1.5 mm x 11 mm
Terminal capacity (conductor)
4 mm² - 35 mm²
AWG 10 - AWG 2
9 mm x 0.8 mm (6x)
9 mm x 0.8 mm (3x)
Conductor cross section - max
35 mm²
Width clamp
15.5 mm

Additional information

Functions
Connections
Universal conductor connection terminal
Current limiting circuit breaker, refer to approbation report
Special features
With integrated retaining spring, open terminal chamber and captive terminal screw
Suitable for
Round conductor connection
Sector conductor connection
Strip conductor connection
Flat rail
Used with
Feeder circuits
All 10 mm thick flat busbars
60 mm system
Connection
185 mm system
Compact system

ETIM for 107192 Componentes industriais para Baixa Tensão (EC000001)

Nome da característicaEspessura do barramento (intervalo) (EF007220)
Valor da característica10 mm
Nome da característicaLargura do barramento (EF007219)
Valor da característica0 mm
Nome da característicaAdequado para (EF000073)
Valor da característicaCalha plana
Nome da característicaBraçadeira de largura (EF007092)
Valor da característica15.5 mm
Nome da característicaMáx. seção transversal do condutor (EF004969)
Valor da característica35 mm²
Nome da característicaCorrente nominal máx. de funcionamento Ie (EF007356)
Valor da característica270 A
Nome da característicaAdequado para conexão de condutor redondo (EF007258)
Valor da característicaSim
Nome da característicaAdequado para conexão de condutor de setor (EF007260)
Valor da característicaSim
Nome da característicaAdequado para conexão com condutor de fita (EF007242)
Valor da característicaSim
