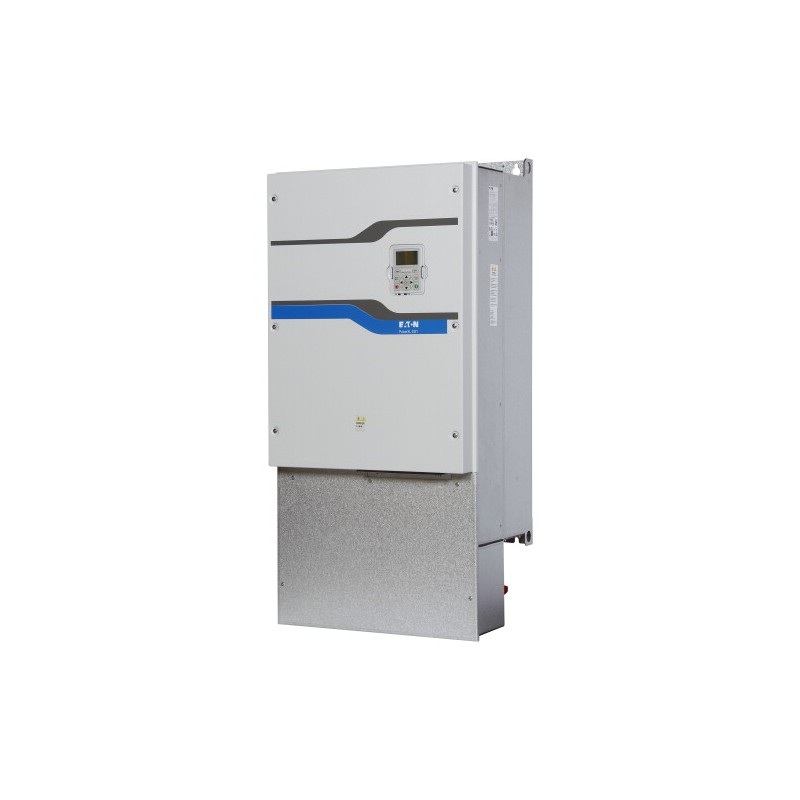

DG1-35208FB-C21C 9703-6005-00P EATON ELECTRIC Variable frequency drives 3-phase 575 V 208 A EMC filters Inte.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

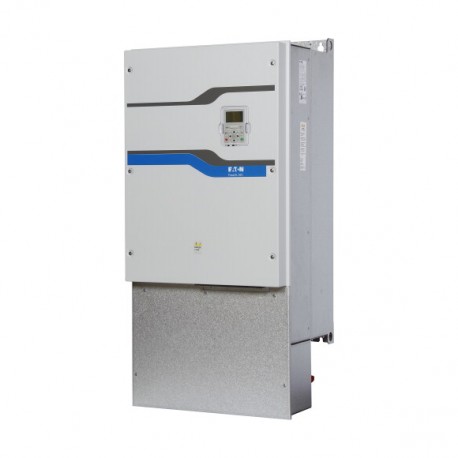

DG1-35208FB-C21C 9703-6005-00P EATON ELECTRIC Variable frequency drives 3-phase 575 V 208 A EMC filters Inte..

DG1-35208FB-C21C

9703600500P

EATON-MOELLER

Variable frequency drives; 3-phase 575 V; 208 A; EMC filters; Internal braking transistor; degree of protection IP21

Variable frequency drives; 3-phase 575 V; 208 A; EMC filters; Internal

Variador de frecuencia, 500 V CA, 3fásico, 208 A, 132 kW, IP21/NEMA1, Chopper de freno, Estrangulador de enlace de CC

Más detalles


Convertidores de Frecuencia Power XL

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


La unidad de frecuencia Variable, 500 V CA, 3-fase, 208 A, 132 kW, IP21/NEMA1, Freno chopper, enlace de CC choke
La unidad de frecuencia Variable, que forma Parte del grupo de referencia (por ejemplo, DIL): DG1, voltaje de operación Nominal: Ue = 600 V CA, 3-fase, voltaje de Salida con Vos: U2 = 600 V CA, 3-fases, la tensión de Red (50/60Hz): límite superior normal (LSN = 500 (-10%) - 600 (+10%) V, corriente de operación Nominal de 150% de sobrecarga: Ie = 208 A, Nota: Corriente de operación nominal para una frecuencia de conmutación de 1 - 6 kHz y una temperatura ambiente de +50 °C durante un 150% de sobrecarga y +40 °C para un 110% de sobrecarga, corriente de operación Nominal de 110% de sobrecarga: Ie = 250 A, Nota: ciclo de Sobrecarga de 60 s cada 600 s, Asignado potencia del motor Nota: para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1 a 50 Hz o 1800 min-1 a 60 Hz, La sobrecarga de ciclo para 60 s cada 600 s, a 525 V, 50 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 132 kW, 110 % de Sobrecarga: P = 160 kW, 150 % de Sobrecarga: IM = 184 A, 110 % de Sobrecarga: IM = 224, Asignado potencia del motor Nota: en 600 V, 50 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 160 kW, 110 % de Sobrecarga: P = 200 kW, 150 % de Sobrecarga: IM = 197 A, 110 % Sobrecarga: IM = 246 A, Asignado potencia del motor Nota: en 600 V, 60 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 200 HP, 110 % de Sobrecarga: P = 250 HP, Asignado potencia del motor 150 % de Sobrecarga: IM = 192, 110 % de Sobrecarga: IM = 242 A, Grado de Protección: IP21/NEMA1/Interfaz de bus de campo (built-in): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, conexión al Bus de campo (opcional): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Equipado con: Radio supresión de interferencia de filtro Adicionales de protección del PWB, Multi-línea gráfica de la pantalla, Freno chopper, enlace de CC choke, tamaño de Fotograma: FS6, Normas: Especificación de requisitos generales: IEC/EN 61800-2, requisitos de EMC: IEC/EN 61800-3, requisitos de Seguridad: IEC/EN 61800-5

Programa de entrega

Gama de productos
Unidades de frecuencia Variable
Parte del grupo de referencia (por ejemplo, DIL)
DG1
Tensión nominal [Ue]
600 V CA, 3-fase
Tensión de salida Ve[UDos]
600 V CA, 3-fase
Tensión de red (50/60Hz) [ULN]
500 (-10%) - 600 (+10%) V
Corriente de operación nominal [Ie]
En el 150% de sobrecarga [Ie]
208 Un
En el 110% de sobrecarga [Ie]
250 Un
Nota
Corriente de operación nominal para una frecuencia de conmutación de 1 - 6 kHz y una temperatura ambiente de +50 °C durante un 150% de sobrecarga y +40 °C para un 110% de sobrecarga
Asignado potencia del motor
Nota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Nota
La sobrecarga de ciclo para 60 s cada 600 s
Nota
en el 525 V, 50 Hz
150 % De Sobrecarga [P]
132 kW
110 % De Sobrecarga [P]
160 kW
150 % De Sobrecarga [IM]
184 Una
110 % De Sobrecarga [IM]
Doscientos veinticuatro
Nota
a 600 V, 50 Hz
150 % De Sobrecarga [P]
160 kW
110 % De Sobrecarga [P]
200 kW
150 % De Sobrecarga [IM]
197 Un
110 % De Sobrecarga [IM]
246 Una
Nota
a 600 V, 60 Hz
150 % De Sobrecarga [P]
200 HP
110 % De Sobrecarga [P]
250 HP
150 % De Sobrecarga [IM]
Cien noventa y dos
110 % De Sobrecarga [IM]
242 Un
Grado de Protección
IP21/NEMA1
Interfaz de bus de campo (built-in)
Modbus RTU
Modbus TCP
BACnet MS/TP
Ethernet IP
Conexión al bus de campo (opcional)
PROFIBUS
CANopen®
DeviceNet
SmartWire-DT
Equipado con
Supresión de interferencias de Radio del filtro
Adicionales de protección del PWB
Multi-línea de la pantalla gráfica de
Freno chopper
Enlace de CC choke
Parametrización
Teclado
Feldbus
Power Xpert inControl
Tamaño de fotograma
FS6
Conexión SmartWire-DT
sí
en conjunción con DXG-NET-SWD SmartWire DT módulo

Datos técnicos

General
Normas
Especificación de requisitos generales: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5
Certificaciones
UL, cUL, c-Tick, UkrSEPRO, EAC
La calidad de la producción
RoHS, ISO 9001
Climáticas de corrección [ρw]
< 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo %
La calidad del aire
3C2, 3S2
Temperatura ambienteTemperatura ambiente de operación min.
-10 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+50 °C
Temperatura ambienteoperación (110 % de sobrecarga) [ϑ]
-10 - +40 °C
Temperatura ambiente
Operación con 110 % de sobrecarga (1 min./10 min.): -10 a +40 (max. +55, con el 1% de reducción de potencia por Kelvin por encima del límite)
Operación con 150% de sobrecarga (1 min./10 min.): De -10 a +50 (máx. +60 con 1% de reducción de potencia por Kelvin por encima del límite)
-20 con clima frío, el modo de
Temperatura ambienteAlmacenamiento [ϑ]
-40 - +70 °C
Categoría de sobretensión
III
Grado de contaminación
Dos
Nivel de interferencia de RadioInterferencias de Radio de clase (EMC)
C1 (con filtro externo, para emisiones conducidas sólo), C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Nivel de interferencia de RadioMedio ambiente (EMC)
1º y 2º de ambientes según EN 61800-3
Nivel de interferencia de Radiomáxima del motor longitud del cable [I]
C3 ≤ 10 m m
Mecánica de resistencia a los golpes
EN 61800-5-1, EN 60068-2-27
UPS prueba de caída (para los pesos dentro de la UPS marco)
Almacenamiento y transporte: de un máximo de 15 g, 11 ms (en el interior del envase) g
La vibración
EN 61800-5-1, EN 60068-2-6: 5 - 150 Hz
Amplitud: 1 mm (pico) en 5 - 15.8 Hz
Aceleración máxima amplitud: 1 g al 15,8 – 150 Hz
Posición de montaje
Vertical
Altitud
0 - 1000 m sobre el nivel del mar
Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m
max. 2000 m m
Grado de Protección
IP21/NEMA1
Protección contra los contactos directos
BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Circuito principal
Suministro deTensión nominal [Ue]
600 V CA, 3-fase
Suministro deTensión de red (50/60Hz) [ULN]
500 (-10%) - 600 (+10%) V
Suministro deCorriente de entrada (150% de sobrecarga) [ILN]
193.3 Un
Suministro deCorriente de entrada (110% de sobrecarga) [ILN]
230.7 T
Suministro deConfiguración del sistema
TN-S, TN-C, TN-C-S, TT, ES
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
45 a 66 (± 0%) Hz
Suministro deInterruptor de red-en la frecuencia de
Máximo de una vez cada 60 segundos
Suministro deLa red de distorsión de corriente [DAT]
El 31.5 %
Suministro deNominal condicional de la corriente de cortocircuito [Iq]
< 100 kA
Sección de potenciaLa función
La unidad de frecuencia Variable interna de enlace de CC, DC vínculo ahogo y el inversor IGBT
Sección de potenciaCorriente de sobrecarga (150% de sobrecarga) [IL]
312 Un
Sección de potenciaSobrecarga de corriente (110% de sobrecarga) [IL]
275 Un
Sección de potenciamax. corriente de arranque (Alta Carga) [IH]
200 %
Sección de potenciaNota acerca de max. corriente de arranque
durante 2 segundos cada 20 segundos
Sección de potenciaTensión de salida Ve[UDos]
600 V CA, 3-fase
Sección de potenciaFrecuencia de salida [fDos]
0 - 50/60 (max. 400 Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
1.5
ajustable de 1 - 6 kHz
Sección de potenciaModo De Operación
U/f control
Control de velocidad con compensación de deslizamiento
control vectorial sensorless (SLV)
Par reglamento
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.01 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
208 Un
Sección de potenciaCorriente de operación nominalEn el 110% de sobrecarga [Ie]
250 Un
Sección de potenciaNota
Corriente de operación nominal para una frecuencia de conmutación de 1 - 6 kHz y una temperatura ambiente de +50 °C durante un 150% de sobrecarga y +40 °C para un 110% de sobrecarga
Sección de potenciaMotor límite de corriente [I]
0.1 - 2 x IH(CT) DE UN
Sección de potenciaLa pérdida de potenciaLa disipación de calor a la corriente de operación nominal yoe=150 % [PV]
3165 W
Sección de potenciaLa pérdida de potenciaLa disipación de calor a la corriente de operación nominal yoe=110% [PV]
2506 W
Sección de potenciaEficiencia [η]
El 98,5 %
Sección de potenciaMáxima corriente de fuga a tierra (PE) sin motor [IPE]
11.8 mA
Sección de potenciaVentilador
temperatura controlada
accesible desde el exterior
Sección de potenciaVentilador interno tasa de entrega
679 mTres/h
Sección de potenciaEquipado con
Supresión de interferencias de Radio del filtro
Adicionales de protección del PWB
Multi-línea de la pantalla gráfica de
Freno chopper
Enlace de CC choke
Sección de potenciaFunción de seguridad
STO (Safe Torque Off, SIL1, PLc Cat 1)
Sección de potenciaTamaño de fotograma
FS6
Motor alimentadorNota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Motor alimentadorNota
La sobrecarga de ciclo para 60 s cada 600 s
Motor alimentadorNota
en el 525 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
132 kW
Motor alimentador110 % De Sobrecarga [P]
160 kW
Motor alimentadorNota
a 600 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
160 kW
Motor alimentador110 % De Sobrecarga [P]
200 kW
Motor alimentadorNota
a 600 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
200 HP
Motor alimentador110 % De Sobrecarga [P]
250 HP
Motor alimentadormáxima admisible de la longitud del cable [I]
proyectó: 200 m
Motor alimentadorLa potencia aparenteLa potencia aparente en el funcionamiento nominal de 600 V [S]
259.8 kVA
Motor alimentadorLa función de frenadoEstándar de par de frenado
max. 30 % MN
Motor alimentadorLa función de frenadoDC par de frenado
ajustable a 150 %
Motor alimentadorLa función de frenadoPar de frenado con resistencia de frenado externa
Max. El 100% de la corriente de operación nominal yoecon resistencia de frenado externa
Motor alimentadorLa función de frenadomínimo de la resistencia de frenado externa [Rmin]
2.5 Ω
Motor alimentadorLa función de frenadoInterruptor de umbral para la resistencia de frenado [UDC]
Tensión de alimentación UAUX 1050 V DC V
Motor alimentadorLa función de frenadoCC de frenado [%]
≦ 150, ajustable I/Ie
Sección de Control de
El control externo de tensión [Uc]
24 V DC (máx. 250 mA opciones incl.) V
Tensión de referencia [Us]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, parametrizables, 0 - 10 V CC, 2 - 10 V DC -10 - +10 V DC, 0/4 - 20 mA
Salidas analógicas
2, parametrizables, 0 - 10 V, 0/4 - 20 mA
Entradas digitales
8, parametrizables, max. 30 V DC
Salidas digitales
1, parametrizables, 24 V DC
Salidas de relé
3, parametrizables, 2 contactos de conmutación y 1 N/a, 6 a (240 VAC) / 6 (24 VDC)
Interfaz de bus de campo (built-in)
Modbus RTU
Modbus TCP
BACnet MS/TP
Ethernet IP
Ranuras de expansión
Dos
Asignado de conmutación y los elementos de protección
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)IEC (Tipo B, gG), 150 %
NZMC2-A250
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)IEC (Tipo B, gG), 110 %
NZMC2-A250
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)UL Clase CC, J)
Cuatrocientos
El Cableado De Alimentación EléctricaContactor de red150 % de sobrecarga (CT/IH a 50 °C)
DILM185A
El Cableado De Alimentación EléctricaContactor de red110 % de sobrecarga (VT/IL, a 40 °C)
DILM185A
El Cableado De Alimentación EléctricaPrincipales choke150 % de sobrecarga (CT/IH a 50 °C)
Integrado de enlace de CC choke, reino unido = 5%
El Cableado De Alimentación EléctricaPrincipales choke110 % de sobrecarga (VT/IL, a 40 °C)
Integrado de enlace de CC choke, reino unido = 5%
El Cableado De Alimentación EléctricaNota con respecto a las interferencias de radio de la supresión de filtro
Externo (opcional) radio de supresión de interferencia de filtro de motor de mayor longitud de los cables y para su uso en diferentes entornos de EMC
DC conexión de enlace deDe frenado de resistencia10 % factor del deber (DF)
P:2 x DX-BR006-18K1
DC conexión de enlace deDe frenado de resistenciaDe trabajo del 20% de los factores (DF)
P:2 x DX-BR006-33K3
DC conexión de enlace deDe frenado de resistenciaEl 40% del factor del deber (DF)
?
DC conexión de enlace deDe frenado de resistenciaNotas relativas a las resistencias de frenado:
P:n = "n" resistores conectados en paralelo
Motor alimentadormotor choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LM3-220
Motor alimentadormotor choke110 % de sobrecarga (VT/IL, a 40 °C)
DX-LM3-260
Motor alimentadorFiltro senoidal150 % de sobrecarga (CT/IH a 50 °C)
DX-SIN3-250
Motor alimentadorFiltro senoidal110 % de sobrecarga (VT/IL, a 40 °C)
DX-SIN3-250

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
208 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
3165 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
84.3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-10 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
Operación (con 150 % de sobrecarga), permiten la reducción de
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 6.0

De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857)
Ingeniería eléctrica, automatización, control de procesos ingeniería Eléctrica / unidad de / Estático del convertidor de frecuencia / convertidor de frecuencia Estático = < 1 kv ([email protected] [AKE177011])
La tensión de red
525 - 600 V
La frecuencia de la corriente
50/60 Hz
Número de fases de entrada
Tres
Número de fases de salida
Tres
Max. la frecuencia de salida
400 Hz
Max. la tensión de salida
575 V
La corriente de salida nominal I2N
208 Un
Max. salida en cuadrática de la carga nominal de la tensión de salida
160 kW
Max. salida en carga lineal en el voltaje de salida nominal
132 kW
Con unidad de control
Sí
Aplicación en el área industrial de la zona permitida
Sí
Aplicación en las doméstica y comercial de la zona permitida
Sí
Apoyo a protocolo TCP/IP
Sí
El apoyo de protocolo de PROFIBUS
Sí
El apoyo de protocolo para PUEDE
Sí
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
Sí
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
Sí
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Número de HW-interfaces Ethernet industrial
Uno
Número de HW-interfaces PROFINET
Uno
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Uno
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces de otros
Uno
Con interfaz óptica
No
Con la conexión de la PC
Sí
Integrada de la resistencia a la ruptura
Sí
Operación de 4 cuadrantes posible
Sí
Tipo de convertidor
U converter
Grado de protección (IP)
IP21
Altura
486 mm
Ancho
1035 mm
Profundidad
371 mm
Relación simétrica neto de la tolerancia de frecuencia
10 %
Relación simétrica neto actual de tolerancia
10 %

Aprobaciones

Normas De Producto
UL508C, CSA-C22.2 Nº 274-13; IEC/EN61800-3; IEC/EN61800-5; marcado CE
UL File No.
E134360
UL Categoría de Control No.
LA SECUNDARIA NORTH MOUNTAIN, NMMS7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Adecuado para
Circuitos
Max. Clasificación De Voltaje
3~600 V AC IEC: TN-S UL/CSA: 'S' (Sólidamente conectado a Tierra Wey)
Grado de Protección
IP21/NEMA1

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
