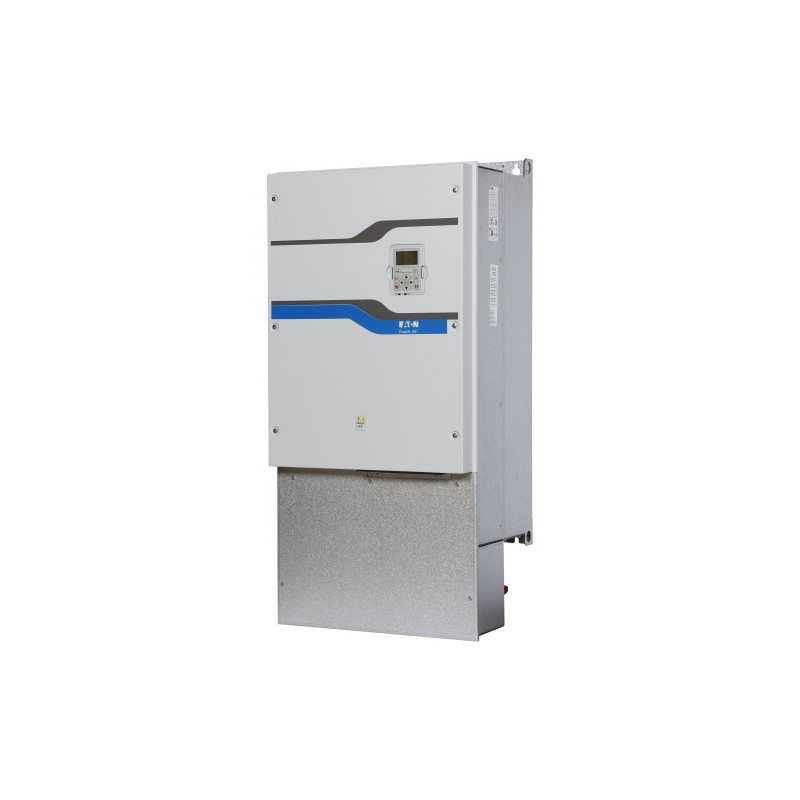

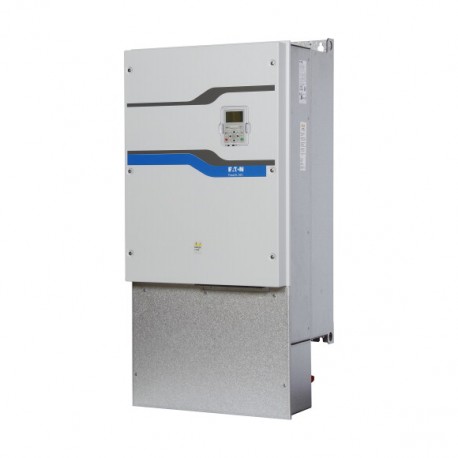

DG1-35208FB-C21C 9703-6005-00P EATON ELECTRIC Variable frequency drives 3-phase-575 V 208 EMV-filters Intern..
DG1-35208FB-C21C
9703600500P
EATON-MOELLER
Variable frequency drives; 3-phase-575 V; 208; EMV-filters; Internal braking transistor; degree of protection IP21
DG1-35208FB-C21C
Frequenzumrichter, 500 V AC, 3-phasig, 208 A, 132 kW, IP21/NEMA1, Brems-Chopper, Zwischenkreisdrossel
Power XL Frequenzumrichter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Frequenzumrichter, 500 V AC, 3-phasig, 208 A, 132 kW, IP21/NEMA1, Brems-Chopper, Zwischenkreisdrossel
Frequenzumrichter, Typkenner: DG1, Bemessungsbetriebsspannung: Ue = 600 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 600 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 500 (-10%) - 600 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 208 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 6 kHz und einer Umgebungstemperatur von +50 °C für 150 % Überlast und +40 °C für 110 % Überlast, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 250 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 525 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 132 kW, 110 % Überlast: P = 160 kW, 150 % Überlast: IM = 184 A, 110 % Überlast: IM = 224 A, Zugeordnete Motorleistung Hinweis: bei 600 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 160 kW, 110 % Überlast: P = 200 kW, 150 % Überlast: IM = 197 A, 110 % Überlast: IM = 246 A, Zugeordnete Motorleistung Hinweis: bei 600 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 200 HP, 110 % Überlast: P = 250 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 192 A, 110 % Überlast: IM = 242 A, Schutzart: IP21/NEMA1, Schnittstelle/Feldbus (eingebaut): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Feldbusanschaltung (optional): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Ausstattung: Funkentstörfilter, zusätzlicher Platinenschutz, mehrzeiliges Grafik-Display, Brems-Chopper, Zwischenkreisdrossel, Baugröße: FS6, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5, IEC/EN 60950-1: SELF
Lieferprogramm
Sortiment
Frequenzumrichter
Typkenner
DG1
Bemessungsbetriebsspannung [Ue]
600 V AC, 3-phasig
Ausgangsspannung bei Ue[U2]
600 V AC, 3-phasig
Netzspannung (50/60Hz) [ULN]
500 (-10%) - 600 (+10%) V
Bemessungsbetriebsstrom [Ie]
bei 150 % Überlast [Ie]
208 A
bei 110 % Überlast [Ie]
250 A
Hinweis
Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 6 kHz und einer Umgebungstemperatur von +50 °C für 150 % Überlast und +40 °C für 110 % Überlast
Zugeordnete Motorleistung
Hinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
Hinweis
Überlastzyklus für 60 s alle 600 s
Hinweis
bei 525 V, 50 Hz
150 % Überlast [P]
132 kW
110 % Überlast [P]
160 kW
150 % Überlast [IM]
184 A
110 % Überlast [IM]
224 A
Hinweis
bei 600 V, 50 Hz
150 % Überlast [P]
160 kW
110 % Überlast [P]
200 kW
150 % Überlast [IM]
197 A
110 % Überlast [IM]
246 A
Hinweis
bei 600 V, 60 Hz
150 % Überlast [P]
200 HP
110 % Überlast [P]
250 HP
150 % Überlast [IM]
192 A
110 % Überlast [IM]
242 A
Schutzart
IP21/NEMA1
Schnittstelle/Feldbus (eingebaut)
Modbus RTU
Modbus TCP
BACnet MS/TP
Ethernet IP
Modbus TCP
BACnet MS/TP
Ethernet IP
Feldbusanschaltung (optional)
PROFIBUS
CANopen®
DeviceNet
SmartWire-DT
CANopen®
DeviceNet
SmartWire-DT
Ausstattung
Funkentstörfilter
zusätzlicher Platinenschutz
mehrzeiliges Grafik-Display
Brems-Chopper
Zwischenkreisdrossel
zusätzlicher Platinenschutz
mehrzeiliges Grafik-Display
Brems-Chopper
Zwischenkreisdrossel
Parametrierung
Keypad
Feldbus
Power Xpert inControl
Feldbus
Power Xpert inControl
Baugröße
FS6
Anbindung an SmartWire-DT
ja
in Verbindung mit SmartWire-DT Modul DXG-NET-SWD
in Verbindung mit SmartWire-DT Modul DXG-NET-SWD
Technische Daten
Allgemeines
Normen und Bestimmungen
Allgemeine Anforderungen: IEC/EN 61800-2
EMV-Anforderungen: IEC/EN 61800-3
Anforderungen an die Sicherheit: IEC/EN 61800-5, IEC/EN 60950-1: SELF
EMV-Anforderungen: IEC/EN 61800-3
Anforderungen an die Sicherheit: IEC/EN 61800-5, IEC/EN 60950-1: SELF
Zertifizierungen
UL, cUL, c-Tick, UkrSEPRO, EAC
Fertigungsqualität
RoHS, ISO 9001
Klimafestigkeit [ρw]
< 95 %, mittlere relative Feuchte (RH), nicht kondensierend, nicht korrosiv %
Luftqualität
3C2, 3S2
UmgebungstemperaturMin. Betriebsumgebungstemperatur
-10 °C
UmgebungstemperaturMax. Betriebsumgebungstemperatur
+50 °C
UmgebungstemperaturBetrieb (110 % Überlast) [ϑ]
-10 - +40 °C
Umgebungstemperatur
Betrieb mit 110 % Überlast (1 Min./10 Min.): -10 bis +40 (max. +55 mit 1 % Derating je Kelvin über Limit)
Betrieb mit 150 % Überlast (1 Min./10 Min.): -10 bis +50 (max. +60 mit 1 % Derating je Kelvin über Limit)
-20 mit Kaltwetter-Modus
Betrieb mit 150 % Überlast (1 Min./10 Min.): -10 bis +50 (max. +60 mit 1 % Derating je Kelvin über Limit)
-20 mit Kaltwetter-Modus
UmgebungstemperaturLagerung [ϑ]
-40 - +70 °C
Überspannungskategorie
III
Verschmutzungsgrad
2
FunkstörgradFunkstörklasse (EMV)
C1 (mit externem Filter, nur leitungsgebunden), C2, C3; abhängig von der Motorleitungslänge, der Anschlussleistung und der Umgebung. Gegebenenfalls sind externe Funkentstörfilter (Option) erforderlich.
FunkstörgradUmgebung (EMV)
1. und 2. Umgebung nach EN 61800-3
Funkstörgradmaximale Motorleitungslänge [I]
C3 ≤ 10 m m
Schockfestigkeit
EN 61800-5-1, EN 60068-2-27
UPS Fall-Test (für Gewichte innerhalb des UPS Rahmens)
Lagerung und Transport: maximum 15 g, 11 ms (in der Verpackung) g
UPS Fall-Test (für Gewichte innerhalb des UPS Rahmens)
Lagerung und Transport: maximum 15 g, 11 ms (in der Verpackung) g
Vibration
EN 61800-5-1, EN 60068-2-6: 5 - 150 Hz
Amplitude: 1 mm (peak) bei 5 - 15,8 Hz
maximale Beschleunigungsamplitude: 1 g bei 15,8 - 150 Hz
Amplitude: 1 mm (peak) bei 5 - 15,8 Hz
maximale Beschleunigungsamplitude: 1 g bei 15,8 - 150 Hz
Einbaulage
Vertikal
Aufstellungshöhe
0 - 1000 m über NN
über 1000 m mit 1 % Derating pro 100 m
max. 2000 m m
über 1000 m mit 1 % Derating pro 100 m
max. 2000 m m
Schutzart
IP21/NEMA1
Berührungsschutz
BGV A3 (VBG4, finger- und handrückensicher)
Hauptstromkreis
EinspeisungBemessungsbetriebsspannung [Ue]
600 V AC, 3-phasig
EinspeisungNetzspannung (50/60Hz) [ULN]
500 (-10%) - 600 (+10%) V
EinspeisungEingangsstrom (150 % Überlast) [ILN]
193.3 A
EinspeisungEingangsstrom (110 % Überlast) [ILN]
230.7 A
EinspeisungNetzform
TN-S, TN-C, TN-C-S, TT, IT
EinspeisungNetzfrequenz [fLN]
50/60 Hz
EinspeisungFrequenzbereich [fLN]
45 - 66 (± 0 %) Hz
EinspeisungNetzeinschalthäufigkeit
maximal einmal alle 60 Sekunden
EinspeisungNetzstromverzerrung [THD]
31,5 %
Einspeisungbedingter Kurzschlussstrom [Iq]
< 100 kA
LeistungsteilFunktion
Frequenzumrichter mit Gleichspannungszwischenkreis, Zwischenkreisdrossel und IGBT-Wechselrichter
LeistungsteilÜberlaststrom (150 % Überlast) [IL]
312 A
LeistungsteilÜberlaststrom (110 % Überlast) [IL]
275 A
Leistungsteilmax. Anlaufstrom (High Overload) [IH]
200 %
LeistungsteilHinweis zum max. Anlaufstrom
für 2 Sekunden alle 20 Sekunden
LeistungsteilAusgangsspannung bei Ue[U2]
600 V AC, 3-phasig
LeistungsteilAusgangsfrequenz [f2]
0 - 50/60 (max. 400) Hz
LeistungsteilSchaltfrequenz [fPWM]
1,5
einstellbar 1 - 6 kHz
einstellbar 1 - 6 kHz
LeistungsteilBetriebsmodus
U/f-Steuerung
Drehzahlsteuerung mit Schlupfkompensation
sensorlose Vektorregelung (SLV)
Drehmomentregelung
Drehzahlsteuerung mit Schlupfkompensation
sensorlose Vektorregelung (SLV)
Drehmomentregelung
LeistungsteilFrequenzauflösung (Sollwert) [Δf]
0.01 Hz
LeistungsteilBemessungsbetriebsstrombei 150 % Überlast [Ie]
208 A
LeistungsteilBemessungsbetriebsstrombei 110 % Überlast [Ie]
250 A
LeistungsteilHinweis
Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 6 kHz und einer Umgebungstemperatur von +50 °C für 150 % Überlast und +40 °C für 110 % Überlast
LeistungsteilMotorstrombegrenzung [I]
0,1 - 2 x IH(CT) A
LeistungsteilVerlustleistungVerlustleistung bei Bemessungsbetriebsstrom Ie= 150 % [PV]
3165 W
LeistungsteilVerlustleistungVerlustleistung bei Bemessungsbetriebsstrom Ie= 110 % [PV]
2506 W
LeistungsteilWirkungsgrad [η]
98.5 %
Leistungsteilmaximaler Ableitstrom zur Erde (PE) ohne Motor [IPE]
11.8 mA
LeistungsteilLüfter
temperaturgesteuert
von außen zugänglich
von außen zugänglich
LeistungsteilFördermenge interner Lüfter
679 m3/h
LeistungsteilAusstattung
Funkentstörfilter
zusätzlicher Platinenschutz
mehrzeiliges Grafik-Display
Brems-Chopper
Zwischenkreisdrossel
zusätzlicher Platinenschutz
mehrzeiliges Grafik-Display
Brems-Chopper
Zwischenkreisdrossel
LeistungsteilSicherheitsfunktion
STO (Safe Torque Off, SIL1, PLc Cat 1)
LeistungsteilBaugröße
FS6
MotorabgangHinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
MotorabgangHinweis
Überlastzyklus für 60 s alle 600 s
MotorabgangHinweis
bei 525 V, 50 Hz
Motorabgang150 % Überlast [P]
132 kW
Motorabgang110 % Überlast [P]
160 kW
MotorabgangHinweis
bei 600 V, 50 Hz
Motorabgang150 % Überlast [P]
160 kW
Motorabgang110 % Überlast [P]
200 kW
MotorabgangHinweis
bei 600 V, 60 Hz
Motorabgang150 % Überlast [P]
200 HP
Motorabgang110 % Überlast [P]
250 HP
Motorabgangmaximal zulässige Leitungslänge [I]
geschirmt: 200 m
MotorabgangScheinleistungScheinleistung bei Nennbetrieb 600 V [S]
259.8 kVA
MotorabgangBremsfunktionBremsmoment Standard
max. 30 % MN
MotorabgangBremsfunktionBremsmoment Gleichstrombremsung
einstellbar bis 150 %
MotorabgangBremsfunktionBremsmoment mit externem Bremswiderstand
max. 100 % des Bemessungsbetriebsstromes Iemit externem Bremswiderstand
MotorabgangBremsfunktionminimaler externer Bremswiderstand [Rmin]
2.5 Ω
MotorabgangBremsfunktionEinschaltschwelle für den Bremstransistor [UDC]
1050 V DC V
MotorabgangBremsfunktionGleichstrombremsung [%]
≦ 150, einstellbar I/Ie
Steuerteil
externe Steuerspannung [Uc]
24 V DC (max. 250 mA inkl. Optionen) V
Sollwertspannung [Us]
10 V DC (max. 10 mA) V
Analogeingänge
2, parametrierbar, 0 - 10 V DC, 2 - 10 V DC, -10 - +10 V DC, 0/4 - 20 mA
Analogausgänge
2, parametrierbar, 0 - 10 V, 0/4 - 20 mA
Digitaleingänge
8, parametrierbar, max. 30 V DC
Digitalausgänge
1, parametrierbar, 24 V DC
Relaisausgänge
3, parametrierbar, 2 Wechsler und 1 Schließer, 6 A (240 V AC) / 6 A (24 V DC)
Schnittstelle/Feldbus (eingebaut)
Modbus RTU
Modbus TCP
BACnet MS/TP
Ethernet IP
Modbus TCP
BACnet MS/TP
Ethernet IP
Erweiterungssteckplätze
2
Zugeordnete Schalt- und Schutzorgane
NetzanschlussSchutzorgan (Sicherung oder Leitungsschutzschalter)IEC (Typ B, gG), 150 %
NZMC2-A250
NetzanschlussSchutzorgan (Sicherung oder Leitungsschutzschalter)IEC (Typ B, gG), 110 %
NZMC2-A250
NetzanschlussSchutzorgan (Sicherung oder Leitungsschutzschalter)UL (Class CC or J)
400 A
NetzanschlussNetzschütz150 % Überlast (CT/IH, bei 50 °C)
DILM185A
NetzanschlussNetzschütz110 % Überlast (VT/IL, bei 40 °C)
DILM185A
NetzanschlussNetzdrossel150 % Überlast (CT/IH, bei 50 °C)
Integrierte Zwischenkreisdrossel, uk = 5 %
NetzanschlussNetzdrossel110 % Überlast (VT/IL, bei 40 °C)
Integrierte Zwischenkreisdrossel, uk = 5 %
NetzanschlussHinweis zum Funkentstörfilter
Option externer Funkentstörfilter für größere Motorleitungslängen und beim Einsatz in anderer EMV-Umgebung
ZwischenkreisanschlussBremswiderstand10 % Einschaltdauer (ED)
P:2 x DX-BR006-18K1
ZwischenkreisanschlussBremswiderstand20 % Einschaltdauer (ED)
P:2 x DX-BR006-33K3
ZwischenkreisanschlussBremswiderstand40 % Einschaltdauer (ED)
?
ZwischenkreisanschlussBremswiderstandHinweis zu den Bremswiderständen
P:n = Paralleschaltung von "n" Widerständen
MotorabgangMotordrossel150 % Überlast (CT/IH, bei 50 °C)
DX-LM3-220
MotorabgangMotordrossel110 % Überlast (VT/IL, bei 40 °C)
DX-LM3-260
MotorabgangSinusfilter150 % Überlast (CT/IH, bei 50 °C)
DX-SIN3-250
MotorabgangSinusfilter110 % Überlast (VT/IL, bei 40 °C)
DX-SIN3-250
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
208 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
3165 W
Verlustleistung statisch, stromunabhängig [Pvs]
84.3 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-10 °C
Max. Betriebsumgebungstemperatur
+50 °C
Betrieb (mit 150 % Überlast), Derating berücksichtigen
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Niederspannungsschaltgeräte (EG000017) / Frequenzumrichter =< 1 kV (EC001857)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektrischer Antrieb / Frequenzumrichter / Frequenzumrichter =< 1 kV ([email protected] [AKE177011])
Netzspannung
525 - 600 V
Netzfrequenz
50/60 Hz
Eingangsphasenzahl
3
Ausgangsphasenzahl
3
Max. Ausgangsfrequenz
400 Hz
Max. Ausgangsspannung
575 V
Nennausgangsstrom I2N
208 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
160 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
132 kW
Mit Bedienelement
ja
Einsatz im Industriebereich zulässig
ja
Einsatz im Wohn- und Gewerbebereich zulässig
ja
Unterstützt Protokoll für TCP/IP
ja
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für CAN
ja
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
ja
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
ja
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
ja
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Anzahl der HW-Schnittstellen Industrial Ethernet
1
Anzahl der HW-Schnittstellen PROFINET
1
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
1
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen sonstige
1
Mit optischer Schnittstelle
nein
Mit PC-Anschluss
ja
Bremschopper integriert
ja
4-Quadrantenbetrieb möglich
ja
Art des Umrichters
U-Umrichter
Schutzart (IP)
IP21
Höhe
486 mm
Breite
1035 mm
Tiefe
371 mm
Relative symmetrische Netzfrequenztoleranz
10 %
Relative symmetrische Netzspannungstoleranz
10 %
Approbationen
Product Standards
UL508C, CSA-C22.2 No. 274-13; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E134360
UL Category Control No.
NMMS, NMMS7
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Suitable for
Branch circuits
Max. Voltage Rating
3~600 V AC IEC: TN-S UL/CSA: 'Y' (Solidly Grounded Wey)
Degree of Protection
IP21/NEMA1
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DG1-35208FB-C21C DG1-35208FB-C21C 9703600500P DE_9703-6005-00P.pdf | 182 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
