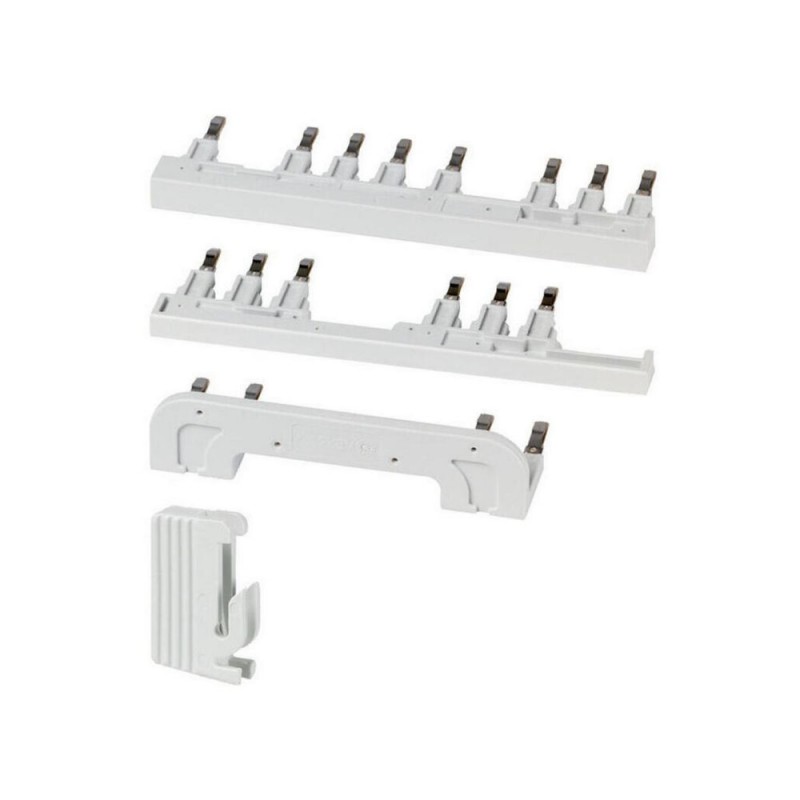

DILM12-XRL 283108 Y7-283108 EATON ELECTRIC Juego de cableado inversor Para contactores DILM7…15 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM12-XRL 283108 Y7-283108 EATON ELECTRIC Juego de cableado inversor Para contactores DILM7…15

DILM12-XRL

283108

Y7-283108

EATON-MOELLER

Juego de cableado inversor, Para contactores DILM7…15

Cableado de inversión DILM de la serie Moeller® de Eaton, para DILM7 a DILM15 DILM12-XRL

Puente de cableado de corriente principal enchufable para un montaje rápido y sencillo

Más detalles


Componentes industriales de baja tensión > Juego de cables para disyuntor

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $14.96
Precio unitario: $14.96
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Kit de cableado para inversión
N.º de catálogo
283108
EAN
4015082831080
Longitud/profundidad de producto
90 mm
Altura del producto
20 mm
Anchura del producto
40 mm
Peso del producto
0.032 kg
Certificación(es)
UL File No.: E36332
CSA-C22.2 No. 14-05
UL 508
UL
IEC/EN 60947-4-1
CSA
CE
CSA File No.: 012528
UL Category Control No.: NLRV
CSA Class No.: 3211-05
Código de modelo
DILM12-XRL

General

Modelo
Conmutación inversa
Categoría del producto
Accesorios

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
6.6 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
2.2 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
22 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 283108 Interruptores de baja tensión (EC002050)
Característica Valor
Apto para varios polos (EF001589) 3
Modelo (EF000010) Inversor

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM12-XRL Y7-283108 283108 ES_110099.pdf 744 Kbytes DILM12-XRL Y7-283108 283108 ES_110099.pdf
