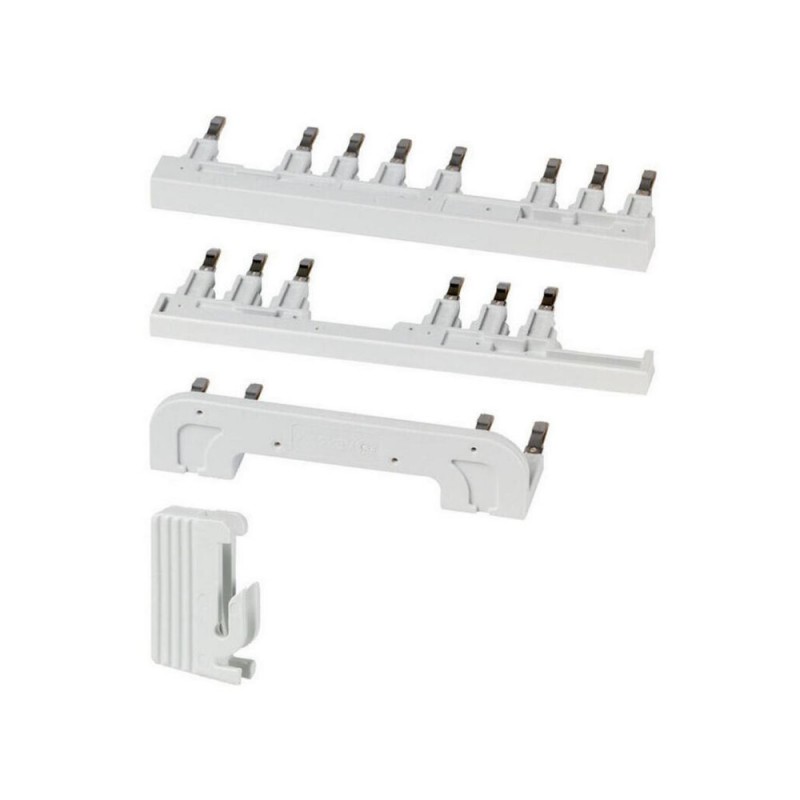

DILM12-XRL 283108 Y7-283108 EATON ELECTRIC Kit de câblage inverseur, DILM7-12 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM12-XRL 283108 Y7-283108 EATON ELECTRIC Kit de câblage inverseur, DILM7-12

DILM12-XRL

283108

Y7-283108

EATON-MOELLER

Kit de câblage inverseur, DILM7-12

DILM12-XRL

Eaton Moeller® series DILM Reversing wiring kit DILM7 to DILM15 DILM12-XRL

Pont de câblage de courant principal enfichable pour un montage rapide et simple

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $15.01
Prix unitaire: $15.01
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series DILM kit de câblage inverseur
Numéro de catalogue
283108
Code de modèle
DILM12-XRL
EAN
4015082831080
Longueur du produit
90 mm
Hauteur du produit
20 mm
Largeur du produit
40 mm
Poids du produit
0.032 kg
Certifications
UL File No.: E36332
CSA-C22.2 No. 14-05
UL 508
UL
IEC/EN 60947-4-1
CSA
CE
CSA File No.: 012528
UL Category Control No.: NLRV
CSA Class No.: 3211-05

General

Modèle
Inverseur
Catégorie de produit
Équipements complémentaires

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
60 °C

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
6.6 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
2.2 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
22 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d’instructions (IL) soient respectées.

ETIM for 283108 Appareillage industriel basse tension (EC002050)
Caractéristique Valeur
Adapté au nombre de pôles (EF001589) 3
Modèle (EF000010) Inversion

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM12-XRL Y7-283108 283108 ES_110099.pdf 744 Kbytes DILM12-XRL Y7-283108 283108 ES_110099.pdf
