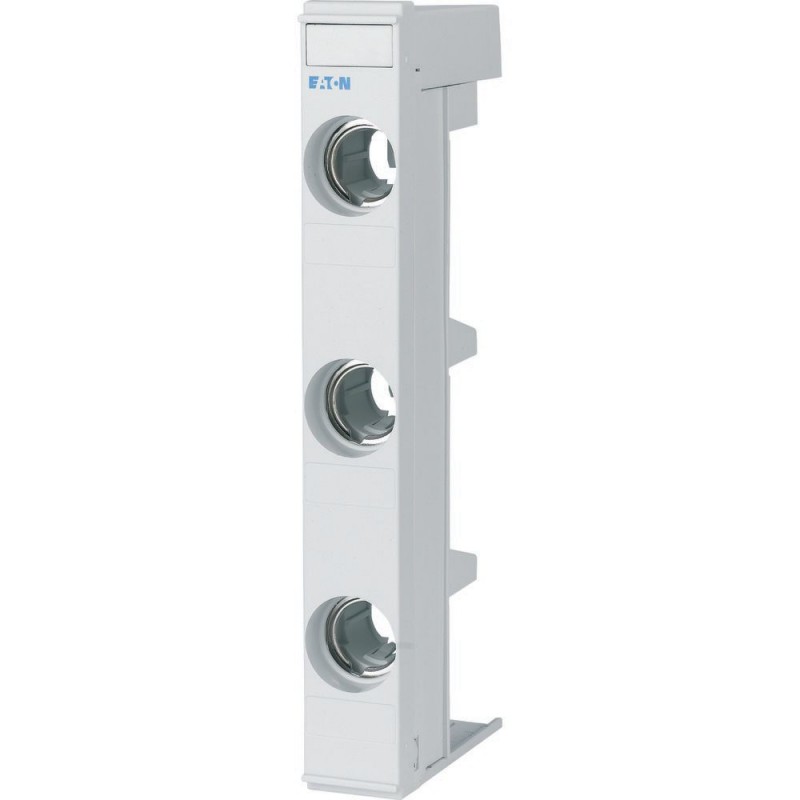

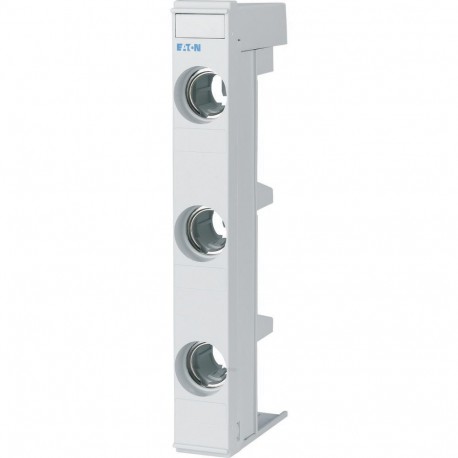

D02-SO/63/3-R-27 114315 Y7-114315 EATON ELECTRIC Componente para Busbar Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D02-SO/63/3-R-27 114315 Y7-114315 EATON ELECTRIC Componente para Busbar

D02-SO/63/3-R-27

114315

Y7-114315

EATON-MOELLER

10

Componente para Busbar

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar mount fuse base, 63A, 400 V, E18/D02, 27

Base de fusible, D02 E18, 63A, 3p

Más detalles


Disyuntores, fusibles > Base de fusible D0

Bases portafusibles Industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $327.73
Precio unitario: $32.77
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect SASY 60i busbar system device D02
Catalog Number
114315
EAN
4015081137152
Product Length/Depth
201 mm
Product Height
76 mm
Product Width
27 mm
Product Weight
0.138 kg
Compliances
RoHS conform
Certifications
IEC/EN 60269-1
VDE 0636 Part 301
Model Code
D02-SO/63/3-R-27

Delivery program

Type
Amperage Rating
63 A
Number of Poles
Three-pole

Technical data - electrical

Voltage rating
400 V
Voltage rating at AC
  • 400 V AC
  • Contacts: 400 V AC
Rated operational voltage (Ue) - max
400 V
Rated impulse withstand voltage (Uimp)
6 kV
Rated operation current (Ie)
63 A
Rated conditional short-circuit current tested with links
50 kA
Conventional thermal current ith of auxiliary contacts (1-pole, open)
63 A
Current heat loss per contact at Ie
0.5 W
Frequency rating
40 Hz - 60 Hz
Frequency rating of contacts
40 Hz - 60 Hz
Overvoltage category
III
IV
Pollution degree
3

Technical data - mechanical

Enclosure width
201 mm
Frame
E18, D02
Mounting method
Rail system
Mounting position
Vertical or horizontal
Mounting width
27 mm
Material
Plastic
Degree of protection
IP20 enclosed
Distance between busbar centers
60 mm
Terminals
Lift terminals
Terminal capacity (solid wire)
1.5 mm² - 35 mm²
1.5 mm² - 35 mm² at box terminal
Construction size
D02
Thread type
E18
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Design verification as per IEC/EN 61439 - technical data

Heat dissipation per contact with fuse link at Ie
1.5 W
Permitted heat loss from fuse links - max
5.5 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Additional information

Functions
D busbar mounted fuse device
Uninterrupted operation (Control mode)
Basic device
Special features
  • Including protective shroud with front and bottom plate
  • Delivery, empty, without screw cap, with marking plate
Used with
30 mm x 5/10 mm rail
12 mm x 5/10 mm rail
20 mm x 5/10 mm rail
25 mm x 5/10 mm rail
Double T profile
60 mm system
185 mm system
Busbar fuse material
Gauge ring

ETIM for 114315 Disyuntores, fusibles (EC001644)
Característica Valor
Número de polos (EF001391) 3
Tamaño de construcción (EF002566) D02
Material (EF002169) Plástico
Versión con cubierta (EF004475) No
Método de montaje (EF000003) Sistema de carriles
Tensión nominal (EF000228) 400 V
Corriente nominal (EF000227) 63 A
