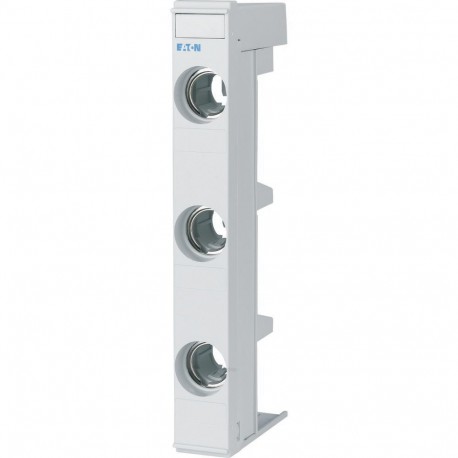

D02-SO/63/3-R-27 114315 Y7-114315 EATON ELECTRIC componente de barramento Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

D02-SO/63/3-R-27 114315 Y7-114315 EATON ELECTRIC componente de barramento

D02-SO/63/3-R-27

114315

Y7-114315

EATON-MOELLER

10

componente de barramento

Componente para barramento

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar mount fuse base, 63A, 400 V, E18/D02, 27

Base do fusível, D02 E18, 63A, 3p

Mais detalhes


Disjuntores, fusíveis > Base de fusível D0

Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $328.76
Preço unitário: $32.88
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i busbar system device D02
Catalog Number
114315
EAN
4015081137152
Product Length/Depth
201 mm
Product Height
76 mm
Product Width
27 mm
Product Weight
0.138 kg
Compliances
RoHS conform
Certifications
IEC/EN 60269-1
VDE 0636 Part 301
Model Code
D02-SO/63/3-R-27

Delivery program

Type
Amperage Rating
63 A
Number of Poles
Three-pole

Technical data - electrical

Voltage rating
400 V
Voltage rating at AC
  • 400 V AC
  • Contacts: 400 V AC
Rated operational voltage (Ue) - max
400 V
Rated impulse withstand voltage (Uimp)
6 kV
Rated operation current (Ie)
63 A
Rated conditional short-circuit current tested with links
50 kA
Conventional thermal current ith of auxiliary contacts (1-pole, open)
63 A
Current heat loss per contact at Ie
0.5 W
Frequency rating
40 Hz - 60 Hz
Frequency rating of contacts
40 Hz - 60 Hz
Overvoltage category
III
IV
Pollution degree
3

Technical data - mechanical

Enclosure width
201 mm
Frame
E18, D02
Mounting method
Rail system
Mounting position
Vertical or horizontal
Mounting width
27 mm
Material
Plastic
Degree of protection
IP20 enclosed
Distance between busbar centers
60 mm
Terminals
Lift terminals
Terminal capacity (solid wire)
1.5 mm² - 35 mm²
1.5 mm² - 35 mm² at box terminal
Construction size
D02
Thread type
E18
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Design verification as per IEC/EN 61439 - technical data

Heat dissipation per contact with fuse link at Ie
1.5 W
Permitted heat loss from fuse links - max
5.5 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Additional information

Functions
D busbar mounted fuse device
Uninterrupted operation (Control mode)
Basic device
Special features
  • Including protective shroud with front and bottom plate
  • Delivery, empty, without screw cap, with marking plate
Used with
30 mm x 5/10 mm rail
12 mm x 5/10 mm rail
20 mm x 5/10 mm rail
25 mm x 5/10 mm rail
Double T profile
60 mm system
185 mm system
Busbar fuse material
Gauge ring

ETIM for 114315 Disjuntores e fusíveis (EC001644)
Característica Valor
Número de polos (EF001391) 3
Tamanho do fusível (EF002566) D02
Material (EF002169) Plástico
Versão com tampa (EF004475) Não
Método de montagem (EF000003) Sistema de calha
Tensão especificada de funcionamento (EF000228) 400 V
Corrente nominal especificada (EF000227) 63 A

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
