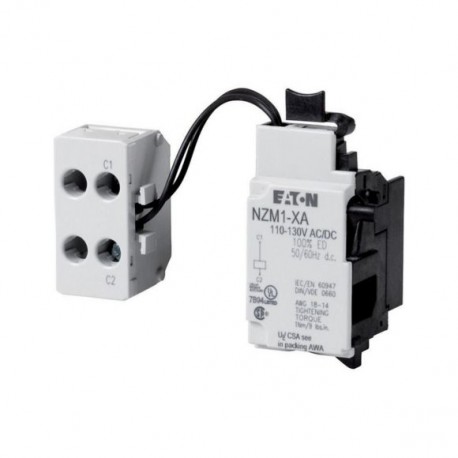

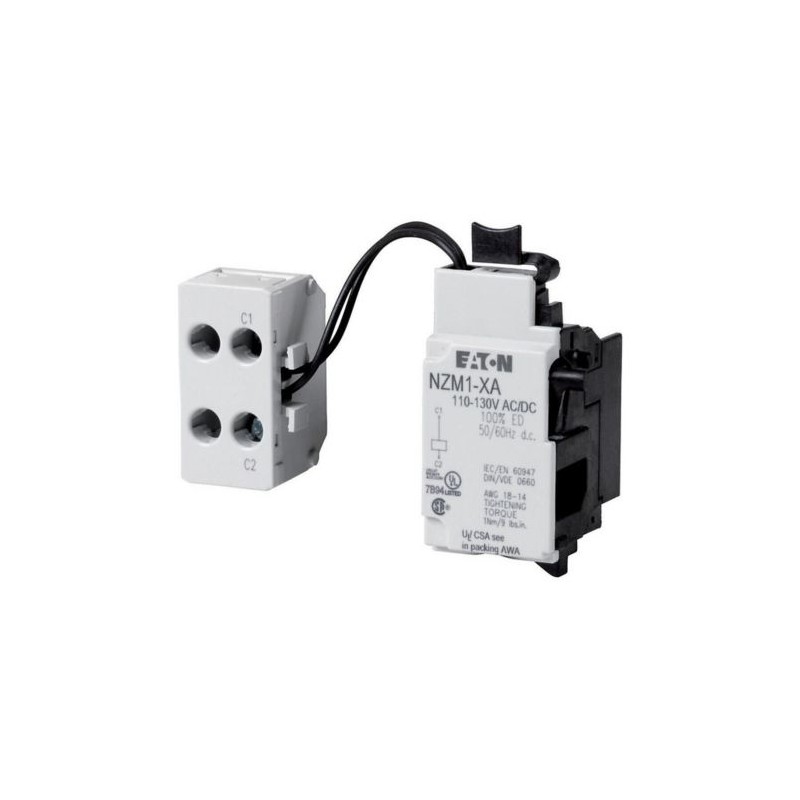

NZM1-XA24AC/DC 259708 Y7-259708 EATON ELECTRIC Bobina de disparo, 24VAC/DC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM1-XA24AC/DC 259708 Y7-259708 EATON ELECTRIC Bobina de disparo, 24VAC/DC

NZM1-XA24AC/DC

259708

Y7-259708

EATON-MOELLER

Bobina de disparo, 24VAC/DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 24VAC/DC, 1

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de posibilidades de aplicación para su uso en todo el mundo. Los grupos funcionales modulares hacen que el montaje sea flexible y sencillo.

Más detalles


Componentes industriales de baja tensión > Bobina de disparo

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $111.93
Precio unitario: $111.93
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM release
Catalog Number
259708
EAN
4015082597085
Product Length/Depth
37 mm
Product Height
66 mm
Product Width
32 mm
Product Weight
0.074 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
UL489
CSA certified
CSA (Class No. 1437-01)
CSA (File No. 22086)
CSA-C22.2 No. 5-09
UL (Category Control Number DIHS)
CE marking
IEC60947
UL (File No. E140305)
UL listed
Model Code
NZM1-XA24AC/DC

Datos técnicos - eléctricos

Voltage type
AC/DC
Voltage rating
0.7 - 1.1 x Us
Voltage rating at AC (x Us) - min
.7
Voltage rating at AC (x Us) - max
1.1
Rated control voltage (relay contacts)
24 V DC
24 V AC
Rated control supply voltage
24 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 50 Hz - max
24 V
Rated control supply voltage (Us) at AC, 60 Hz - min
24 V
Rated control supply voltage (Us) at AC, 60 Hz - max
24 V
Rated control supply voltage (Us) at DC - min
12 V
Rated control supply voltage (Us) at DC - max
24 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Datos técnicos - comunicación

Rated control voltage (relay contacts)
24 V DC
24 V AC
Rated control supply voltage
24 V AC/DC
Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 50 Hz - max
24 V
Rated control supply voltage (Us) at AC, 60 Hz - min
24 V
Rated control supply voltage (Us) at AC, 60 Hz - max
24 V
Rated control supply voltage (Us) at DC - min
12 V
Rated control supply voltage (Us) at DC - max
24 V
Frequency rating
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (shunt release)
Pick-up power consumption (shunt release)
2.5 VA/W
Reaction time
20 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Datos técnicos - mecánicos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Connection type
With terminal block on the left-hand switch side

ETIM for 259708 Interruptores de baja tensión (EC001023)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 24 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 24 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 12 V
Tipo de tensión de accionamiento (EF008242) CA/CC
Valor inicial del rango de ajuste de liberación de cortocircuito instantáneo (EF008187) 0 A
Valor final del rango de ajuste de liberación de cortocircuito instantáneo (EF008188) 0 A
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 0
Apto para disyuntores (EF005863) No
Apto para interruptor de carga (EF001543) Sí
Apto para interruptor de protección del motor (EF005826) No
Apto para relés de sobrecarga (EF001545) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XA24AC/DC Y7-259708 259708 DE_259487.pdf 4 Mbytes NZM1-XA24AC/DC Y7-259708 259708 DE_259487.pdf
