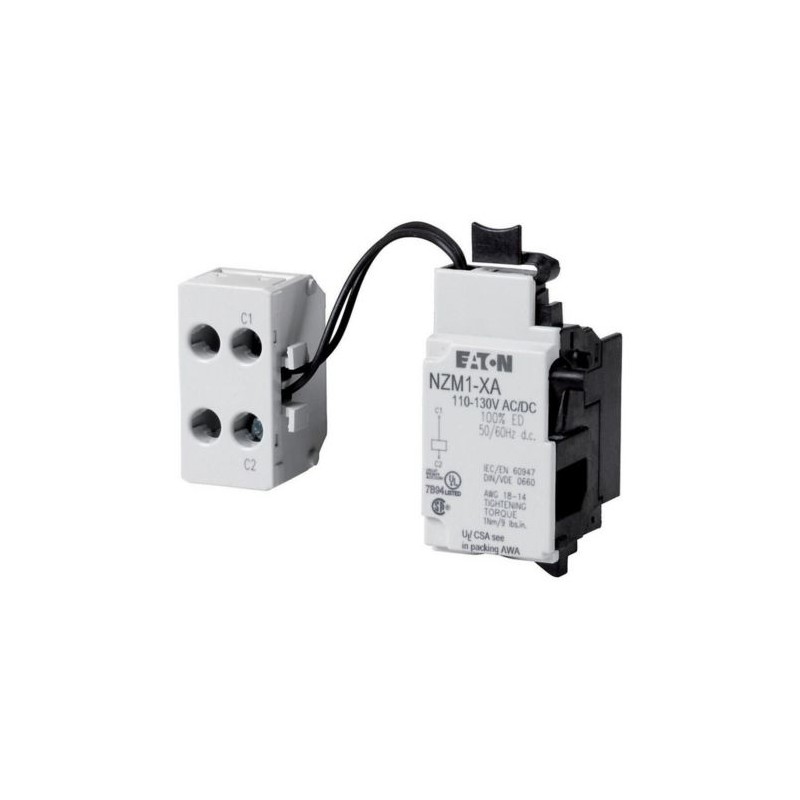

NZM1-XA24AC/DC 259708 Y7-259708 EATON ELECTRIC Arbeitsstromauslöser, 24VAC/DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

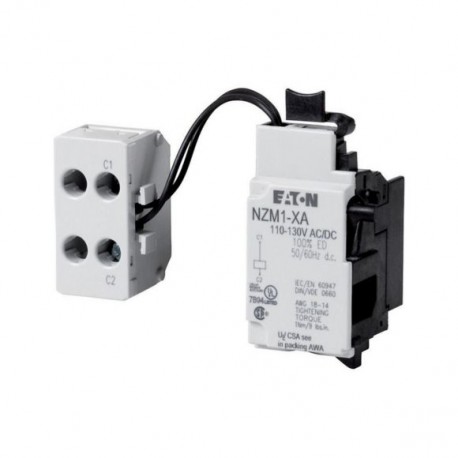

NZM1-XA24AC/DC 259708 Y7-259708 EATON ELECTRIC Arbeitsstromauslöser, 24VAC/DC

NZM1-XA24AC/DC

259708

Y7-259708

EATON-MOELLER

Arbeitsstromauslöser, 24VAC/DC

NZM1-XA24AC/DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Shunt release, 24VAC/DC, 1

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach.

Mehr Infos


Niederspannungsschaltgeräte > Arbeitsstromauslöser

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $113.09
Stückpreis: $113.09
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
259708
Produkt Länge/Tiefe
37 mm
Produkthöhe
66 mm
Produktbreite
32 mm
Produktgewicht
0.074 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
UL489
CSA certified
CSA (Class No. 1437-01)
CSA (File No. 22086)
CSA-C22.2 No. 5-09
UL (Category Control Number DIHS)
CE marking
IEC60947
UL (File No. E140305)
UL listed
EAN
4015082597085
Modellcode
NZM1-XA24AC/DC

Produktspezifikationen

Benutzt mit
NZM1(-4), N(S)1(-4)
Typ
Besondere Merkmale
  • Die Schalter werden durch einen Spannungsimpuls oder durch das Anlegen einer Dauerspannung ausgelöst.
  • Wenn der Arbeitsstromauslöser unter Spannung steht, wird beim Einschalten die Berührung der Hauptkontakte des Schutzschalters verhindert.
  • Arbeitsstromauslöser können nicht gleichzeitig mit voreilenden Hilfsschaltern NZM...-XHIV... oder Unterspannungsauslöser NZM...-XU... installiert werden.
Betriebsspannung
0.7 - 1.1 x Us
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Elektrische Anschlussart
Schraubanschluss
Rahmen
NZM1
Bemessungsfrequenz
50 Hz / 60 Hz / 200 Hz / 400 Hz, DC (Arbeitsstromauslöser)
Befehlsmindestdauer - max.
15 ms
Befehlsmindestdauer - min.
10 ms
Anzahl der Kontakte (Schließer)
0
Reaktionszeit
20 ms
Anzug der Anschlussleistung (Arbeitsstromauslöser)
2,5 VA/W
Bemessungssteuerspeisespannung
24 V AC/DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
24 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
24 V
Geeignet für
Lastschalter
Anschlussart
Mit Anschlussklemmenblock auf der linken Schalterseite
Spannungsart
AC/DC
Anschlusskapaz. (ein-/feindrähtiger Leiter)
0,75 mm² bis 2,5 mm² (1x) für Unterspannungsfreigaben, rückfallverzögert mit Aderendhülse
0,75 mm² – 2,5 mm² (2x) an Auslöser mit Aderendhülse
18 bis 14 AWG (1x) für Unterspannungsfreigaben, rückfallverzögert
0,75 mm² bis 2,5 mm² (2x) für Unterspannungsfreigaben, rückfallverzögert mit Aderendhülse
18 bis 14 AWG (2x) an Auslöser
18 bis 14 AWG (1x) an Auslöser
18 bis 14 AWG (2x) für Unterspannungsfreigaben, rückfallverzögert
0,75 mm² – 2,5 mm² (1x) an Auslöser mit Aderendhülse
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Bemessungssteuerspeisespannung (Us) bei DC - min
12 V
Nennspannung bei AC (x Us) - max
1.1
Nennspannung bei AC (x Us) - min
.7
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Wechsler)
0
Unverzögerter Kurzschlussauslöser - min
0 A
Unverzögerter Kurzschlussauslöser - max
0 A
Betriebszeit - max.
∞
Bemessungssteuerspeisespannung (Relaiskontakte)
24 VDC
24 V AC

ETIM for 259708 Niederspannungsschaltgeräte (EC001023)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 24 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 24 V
Bemessungssteuerspeisespannung DC (EF003980) 12 V
Spannungsart zur Betätigung (EF008242) AC/DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008187) 0 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008188) 0 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Geeignet für Leistungsschalter (EF005863) Nein
Geeignet für Lastschalter (EF001543) Ja
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein
