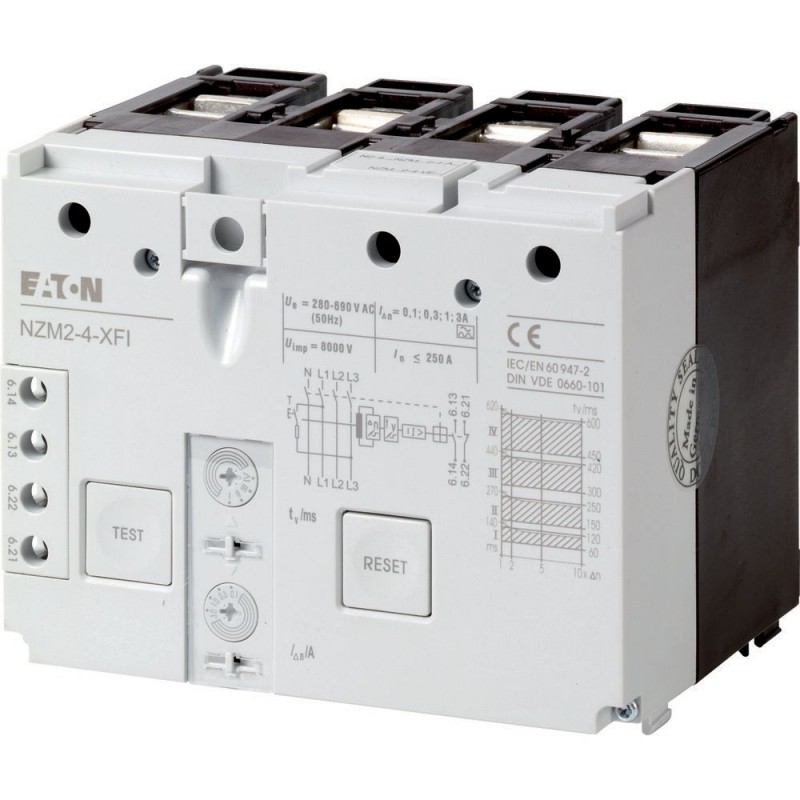

NZM2-4-XFI 292344 Y7-292344 EATON ELECTRIC Detección fallo a tierra, 0.1-3A, 4P Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM2-4-XFI 292344 Y7-292344 EATON ELECTRIC Detección fallo a tierra, 0.1-3A, 4P

NZM2-4-XFI

292344

Y7-292344

EATON-MOELLER

Detección fallo a tierra, 0.1-3A, 4P

Eaton Moeller series NZM - Molded Case Circuit Breaker. Earth-fault release, 0.1-3A, 4p

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: aprobado según IEC/EN 60947-2, no aprobado por UL/CSA. Adecuado para su uso en sistemas trifásicos y monofásicos. Sensible a la corriente de pulso según el principio de equilibrio del núcleo. para disyuntor de 4 polos NZM2-4 y seccionador N2-4 independiente de la tensión de red Ue = 280 ... Los contactos auxiliares de 690 V 50/60 Hz (1s, 1 N/C integrados) se reinician mediante el botón de reinicio. No en combinación con unidades enchufables, carcasa aislada o kit de montaje de interruptor principal para montaje en panel lateral con soporte de montaje. La capacidad nominal de corte de cortocircuito final está determinada por el NZM2 instalado. Cuando se utiliza un interruptor-seccionador N2, por el fusible de reserva que se va a utilizar. Ver datos técnicos. Se puede utilizar para NZM2-4, N2-4

Más detalles


Componentes industriales de baja tensión > Liberación de corriente residual para disyuntor

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,214.95
Precio unitario: $1,214.95
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM release
Catalog Number
292344
EAN
4015082923440
Product Length/Depth
132 mm
Product Height
103 mm
Product Width
140 mm
Product Weight
2.407 kg
Compliances
IEC
RoHS conform
Certifications
IEC/EN 60947-2
IEC/EN 60947-2 annex B
Model Code
NZM2-4-XFI

Datos técnicos - eléctricos

Sensitivity type
Pulse-current sensitive as per core-balance principle (type A)
Voltage rating
280 - 690 V AC (independent of mains voltage)
Rated operating voltage (Ue) - max
690 V
Rated control supply voltage (Us) at AC, 50 Hz - min
280 V
Rated control supply voltage (Us) at AC, 50 Hz - max
690 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current rating - min
15 A
Current rating - max
250 A
Rated fault current - min
0.1 A
Rated fault current - max
3 A
Fault current detection range
50 Hz
Frequency rating
50 Hz
Power on-delay time - min
100 ms
Power on-delay time - max
100 ms

Datos técnicos - comunicación

Rated control supply voltage (Us) at AC, 50 Hz - min
280 V
Rated control supply voltage (Us) at AC, 50 Hz - max
690 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current rating - min
15 A
Current rating - max
250 A
Rated fault current - min
0.1 A
Rated fault current - max
3 A
Fault current detection range
50 Hz
Frequency rating
50 Hz
Power on-delay time - min
100 ms
Power on-delay time - max
100 ms

Datos técnicos - mecánicos

Mounting Method
Bottom
Mounting position
Vertical and 90° in all directions
Degree of protection
IP20 (operating component area)
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Lifespan, mechanical
≧ 2000 operations

ETIM for 292344 Interruptores de baja tensión (EC001021)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 280 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 0 V
Corriente nominal de fallo (EF003975) 0.1 A
Tiempo máx. de retardo de respuesta (EF008259) 100 ms
Tiempo de retardo ajustable (EF001420) Sí
Tensión de servicio nominal máxima Ue (EF007357) 690 V
