> EATON - MOELLER>Leistungsschalter NZM >NZM2-4-XFI 292344 Y7-292344 ELECTRIC Fehlerstromauslöser, 0,1-3A, 4p
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

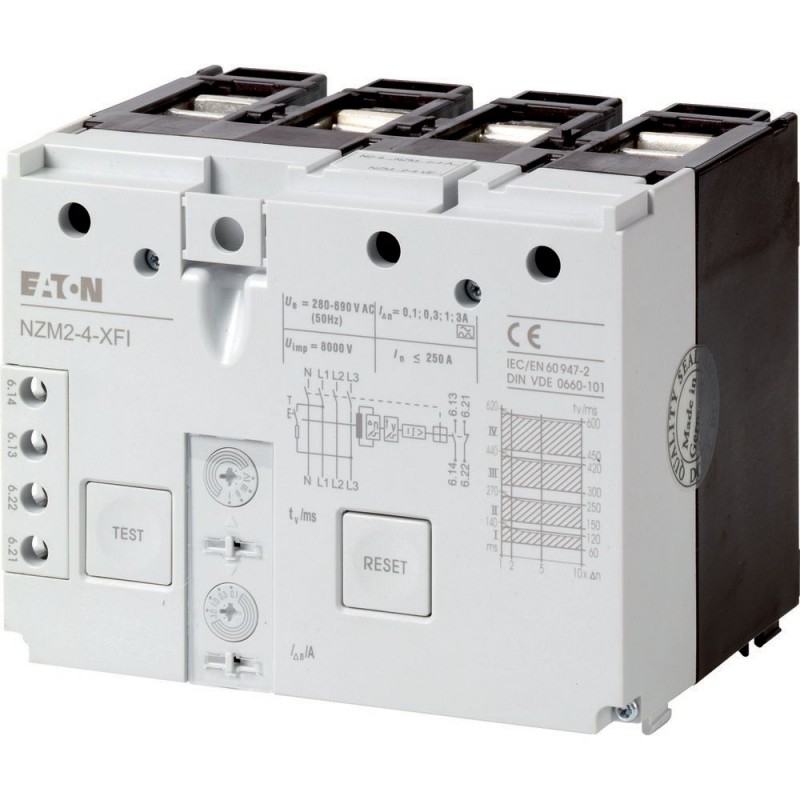

NZM2-4-XFI 292344 Y7-292344 EATON ELECTRIC Fehlerstromauslöser, 0,1-3A, 4p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-4-XFI 292344 Y7-292344 EATON ELECTRIC Fehlerstromauslöser, 0,1-3A, 4p

NZM2-4-XFI

292344

Y7-292344

EATON-MOELLER

Fehlerstromauslöser, 0,1-3A, 4p

NZM2-4-XFI

Eaton Moeller series NZM– Kompaktleistungsschalter. Erdschlussfreigabe, 0,1-3A, 4p

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: zugelassen nach IEC/EN 60947-2, nicht UL/CSA zugelassen. Geeignet für den Einsatz in drei- und einphasigen Systemen. Impulsstromempfindlich nach dem Core-Balance-Prinzip. für 4-poligen Leistungsschalter NZM2-4 und Lasttrennschalter N2-4 unabhängig von der Netzspannung Ue = 280 ... 690 V 50/60 Hz Hilfskontakt (1s, 1 Öffner integriert) werden über den Reset-Taster zurückgesetzt. Nicht in Verbindung mit Einschüben, isoliertem Gehäuse oder Hauptschalter-Montagesatz für den Seitenwandeinbau mit Montagewinkel. Das Bemessungs-Endausschaltvermögen wird durch das eingebaute NZM2 bestimmt. Bei Verwendung eines Lasttrennschalters N2 durch die zu verwendende Vorsicherung. Siehe technische Daten. Verwendbar für NZM2-4, N2-4

Mehr Infos


Niederspannungsschaltgeräte > Fehlerstromauslöser für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,226.18
Stückpreis: $1,226.18
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
292344
Produkt Länge/Tiefe
132 mm
Produkthöhe
103 mm
Produktbreite
140 mm
Produktgewicht
2.407 kg
Einhaltung(en)
IEC
RoHS conform
Zertifikat(e)
IEC/EN 60947-2
IEC/EN 60947-2 annex B
EAN
4015082923440
Modellcode
NZM2-4-XFI

Produktspezifikationen

Typ
Zubehör Erdschlussauslöser
Besondere Merkmale
Erdschlussfreigabe zu IEC/EN 60947-2 Keine UL/CSA-Zulassung Geeignet für die Verwendung in drei- und einphasigen Systemen Pulsstromempfindlich gemäß dem Core-Balance-Prinzip Für 4-polige NZM2-4-Leistungsschalter und N2-4 Lasttrennschalter Versorgungsspannungsabhängig Ue = 280 bis 690 V 50 Hz
Anwendung
in Drei- und Einphasensystemen
Betriebsspannung
280 - 690 V AC (independent of mains voltage)
Merkmale
Plombierbar, Einstelltasten
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
96 mm
NZM2
Bemessungsfrequenz
50 Hz
Benutzt mit
N2-4
NZM2-4
4-polig
Montagemethode
Unterseite
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Nennstrom – max
250 A
Ansprechverzögerungszeit - max
100 ms
Ansprechverzögerungszeit - min
100 ms
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
690 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
280 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Nennstrom – min
15 A
Schutzart
IP20 (Betriebskomponentenbereich)
Einbaulage
Vertikal und 90° in allen Richtungen
Lebensdauer, mechanisch
≧ 2.000 Schaltvorgänge
Erfassungsbereich des Fehlerstroms
50 Hz
Anzahl der Pole
4-polig
Funktionen
Verzögerung einstellbar
Anschlusskapaz. (ein-/feindrähtiger Leiter)
Wie NZM2-Standardklemme ohne Aderendhülsen
Als NZM2-Standardverbindung mit Aderendhülsen
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsfehlerstrom - max
3 A
Bemessungsfehlerstrom - min
0.1 A
Bemessungsbetriebsspannung (Ue) - max
690 V
Empfindlichkeitstyp
pulsstromsensitiv nach Summenstromprinzip (Typ A)

ETIM for 292344 Niederspannungsschaltgeräte (EC001021)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 280 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Bemessungsfehlerstrom (EF003975) 0.1 A
Max. Ansprechverzögerungszeit (EF008259) 100 ms
Verzögerungszeit einstellbar (EF001420) Ja
Max. Bemessungsbetriebsspannung Ue (EF007357) 690 V
