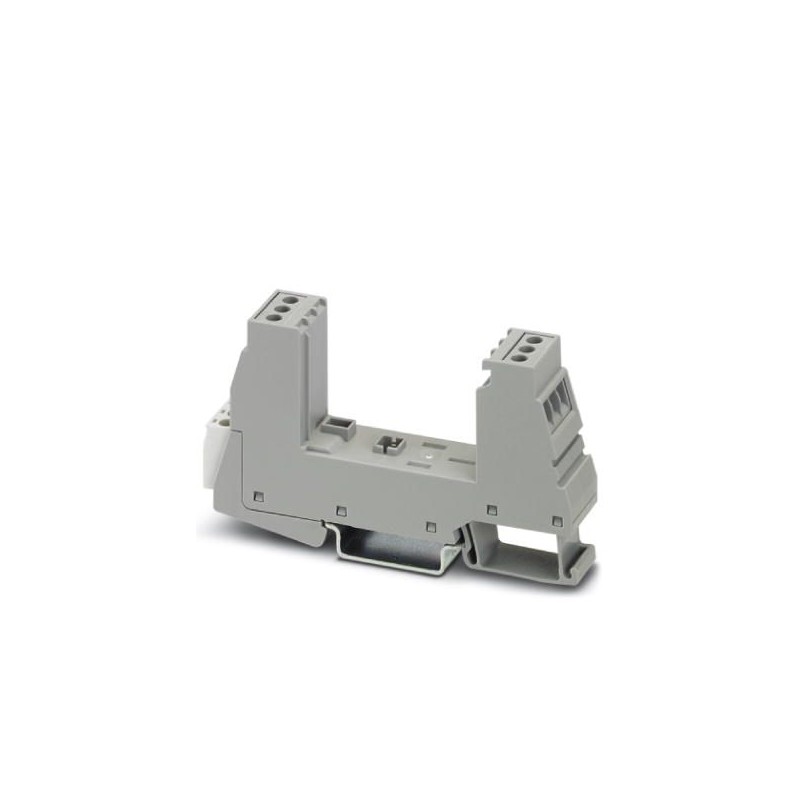

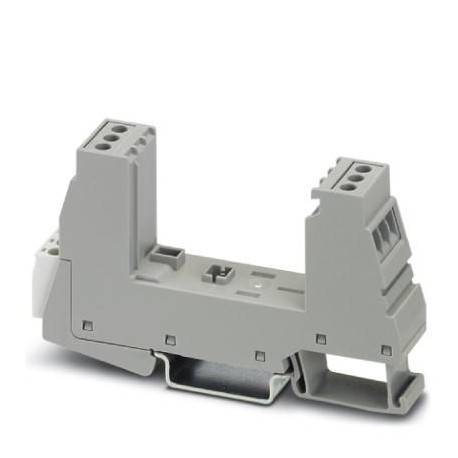

PLT-SEC-T3-BE-FM-UT 2907924 PHOENIX CONTACT Elemento de base para protección enchufable de la serie de produ..
PLT-SEC-T3-BE-FM-UT
2907924
PHOENIX_CONTACT
Elemento de base para protección enchufable de la serie de productos PLT-SEC-…-UT/PT con contacto de indicación remota.
Puesta a tierra, protección contra rayos y sobretensiones > Accesorios para la ingeniería de energía de protección contra sobretensiones
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Dos millones novecientos siete mil novecientos veinticuatro |
|---|---|
| Unidad de embalaje | 10 pc |
| GTIN | 4055626257709 |
| Peso por Pieza (sin incluir el embalaje) | 48.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y tres mil treinta |
| País de origen | DE (Alemania) |
Dimensiones
| Altura | 93.4 mm |
|---|---|
| Ancho | 17.7 mm |
| Profundidad | 51.5 mm (incl. El riel DIN de 7.5 mm) |
| Horizontal de la cancha | 1 Div. |
Condiciones ambientales
| Grado de protección | IP20 |
|---|---|
| Temperatura ambiente (funcionamiento) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (por encima de la media a nivel del mar)) |
| Admisible humedad (operación) | 5 % ... 95 % |
| Shock (operación) | 30g (de Media onda sinusoidal / 11 ms / 3x ±X, ±Y Y ±Z) |
| Vibración (en funcionamiento) | 5g (5 ... 500 Hz / 2,5 h / X, Y, Z) |
General
| ES el tipo de | T2 / T3 |
|---|---|
| IEC sistema de suministro de energía | TN-S |
| TT | |
| Número de puertos | Uno |
| Tipo de montaje | El riel DIN de 35 mm |
| Color | gris claro RAL 7035 |
| el tráfico gris RAL 7042 | |
| Material de la carcasa | PA 6.6-FR 20% GF |
| PA 6.6-FR | |
| Grado de contaminación | Dos |
| Clasificación de inflamabilidad según UL 94 | V-0 |
| Tipo de | Carril DIN módulo, de dos tramos, divisible |
| Número de posiciones | Dos |
| Protección contra sobretensiones de mensaje de error | Indicación remota de contacto |
El circuito de protección
| La tensión Nominal de UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Frecuencia Nominal fN | 50 Hz (60 Hz) |
| La máxima tensión continua UC | 264 V AC |
| Nominal corriente de carga IL | 26 Un (a 30 °C) |
| Corriente de cortocircuito de la notación ISCCR | 10 kA CA |
| Max. fusible de respaldo con la rama de cableado | depende del conector |
| Máximo del fusible de respaldo para que a través del cableado | 25 (gG / B / C) |
Datos técnicos adicionales
| Corriente de cortocircuito de la notación ISCCR | max. 5 kA DC (depende del enchufe usa) |
|---|---|
| La máxima tensión continua UC | 240 V DC |
Indicador/remoto, de señalización
| La función de conmutación | PDT contacto |
|---|---|
| Voltaje de funcionamiento | 250 V AC |
| 125 V DC 200 mA DC) | |
| Corriente de funcionamiento | 0.5 A CA |
| 0.5 A DC (75 V DC) | |
| Método de conexión | Tornillo de conexión |
| Conductor de sección transversal flexible | 0.2 mm2 ... 2,5 mm2 |
| Conductor sección transversal del sólido | 0.2 mm2 ... 2,5 mm2 |
| Sección cruzada del Conductor AWG | 30 ... 12 |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm |
| Pelar longitud | 10 mm |
Los datos de conexión
| Método de conexión | Tornillo de conexión |
|---|---|
| Conductor de sección transversal flexible | 0.2 mm2 ... 2,5 mm2 |
| Conductor sección transversal del sólido | 0.2 mm2 ... 4 mm2 |
| Sección cruzada del Conductor AWG | 24 ... 12 |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm |
| Pelar longitud | 10 mm |
Especificaciones UL
| SPD Tipo | ACC |
|---|---|
| Voltaje Nominal | 240 V DC |
| Nominal corriente de carga IL | 20 Un |
| Sistema de distribución de energía | De una sola fase |
| DC | |
| Frecuencia Nominal | 50/60 Hz |
UL indicador/remoto, de señalización
| Voltaje de funcionamiento | 250 V AC (0,5 A) |
|---|---|
| 12 V DC (4) | |
| 24 V DC (2) | |
| 48 V DC (1) | |
| Par de apriete | 5 lbf-en. ... 7 lbf-en. |
| Sección cruzada del Conductor AWG | 30 ... 12 |
Clasificaciones
eCl@ss 6.0Veintisiete millones cien treinta mil ochocientoseCl@ss 7.0Veintisiete millones cien treinta mil ochocientos treseCl@ss 8.0Veintisiete millones cien treinta mil ochocientos treseCl@ss 9.0Veintisiete millones cien treinta mil ochocientos tres
