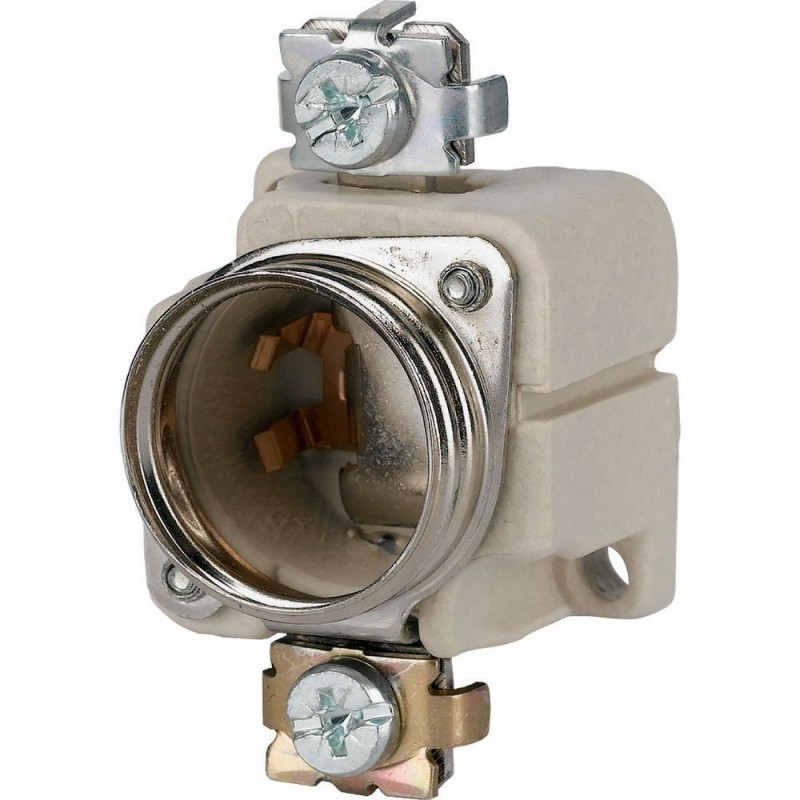

S33-1 069595 Y7-69595 EATON ELECTRIC Base para Fusibles, 1P, 63A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

S33-1 069595 Y7-69595 EATON ELECTRIC Base para Fusibles, 1P, 63A

S33-1

069595

Y7-69595

EATON-MOELLER

2

Base para Fusibles, 1P, 63A

Base para Fusibles, 1P, 63A, anillo galga

Eaton Distribution parts. Fuse base, 63A, 690 V, DIII/E33, gauge ring

Base de fusible, corriente nominal de funcionamiento 63 A, tensión nominal de funcionamiento 690 V, tamaño de bastidor DIII E33, anillo de medición

Más detalles


Disyuntores, fusibles > Base de fusibles D

Bases portafusibles Industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Distribution parts
Catalog Number
069595
EAN
4015080695950
Product Length/Depth
80 mm
Product Height
79 mm
Product Width
45 mm
Product Weight
0.15 kg
Compliances
DIN 49524 (gauge ring system)
VDE 0636 (fuse bases: S27(-1), S33(-1))
VDE 0636 (protective covers)
DIN 49327 (gauge ring system)
DIN 49510 (RS27 (33)-3/FORMP gauge screw system)
CEE 16 (fuse bases: S27(-1), S33(-1))
DIN 49326 (gauge ring system)
RoHS conform
Model Code
S33-1

Product specifications

Type
Special features
  • For gauge ring (gauge screw:/FORMP)
  • Gauge rings/gauge screws, fuse-links and fuse caps not included as standard
  • Load carrying capacity of fuse enclosures taking into account the derating factors to IEC/EN 60439 and VDE 0660 Part 500 and Part 504, and the cross-sections of the incoming cable.
  • Screw fixing (holes for M4 screws)
Amperage Rating
63 A
Number of Poles
Single-pole
Ambient operating temperature details
-5 °C - 25 °C (40 °C, where annual and 24-hour mean value ≦ 35 °C)
Voltage rating at AC
  • 660 V AC
  • 690 V AC
  • Contacts: 690 V AC
  • Relay contacts: 660 V AC at AC-15
  • Relay contacts: 690 V AC at AC-15
Rated operational voltage (Ue) - max
690 V
Used with
Fuse bases
Fuse bases 1 pole
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Current heat loss per contact at rated uninterrupted current lu
7.5 W
Rated uninterrupted current (Iu)
63 A
Construction size
DIII
Mounting position
As required
Creepage and clearance distances
VDE 0636 Part 31 (Standard)
Material
Plastic
Fuse cartridge
DIII, E33
Mounting method
Screw
Rated operation current (Ie)
63 A
Voltage rating
690 V
Model
Fitted ring
Terminal capacity (solid wire)
2.5 mm² - 16 mm²
2.5 mm² - 16 mm² at box terminal
Terminal capacity (stranded cable)
1.5 mm² - 25 mm² with ferrule

ETIM for 069595 Disyuntores, fusibles (EC000094)
Característica Valor
Número de polos (EF001391) 1
Tamaño de construcción (EF002566) DIII
Material (EF002169) Plástico
Modelo (EF000010) Anillo adaptado
Versión con cubierta (EF004475) No
Método de montaje (EF000003) Fijación mediante rosca
Tensión nominal (EF000228) 690 V
Corriente nominal (EF000227) 63 A
