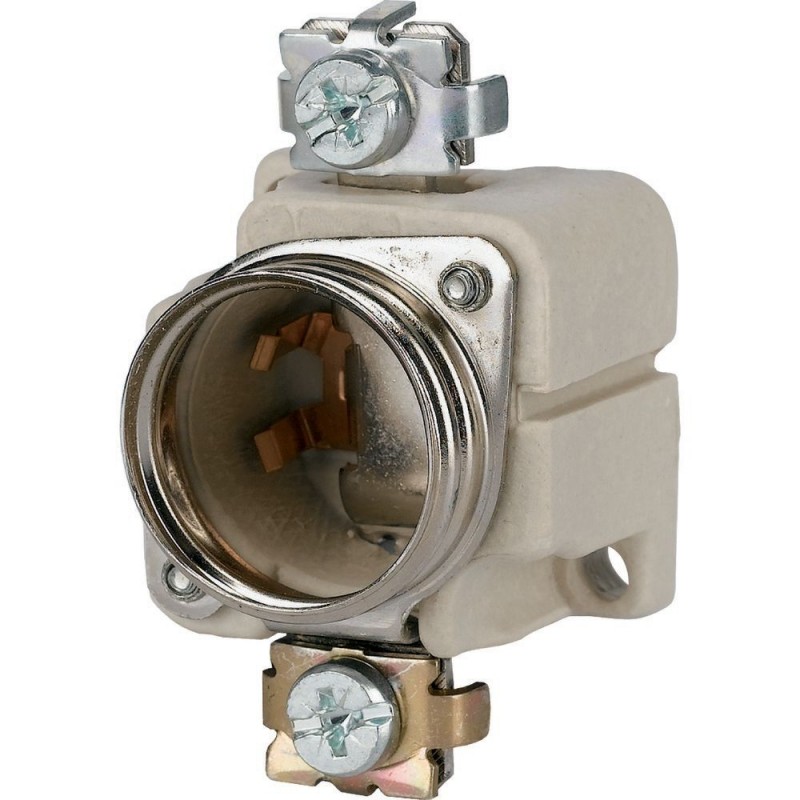

EATON - MOELLER S33-1 069595 Y7-69595 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

S33-1 069595 Y7-69595 EATON ELECTRIC Fuse Base, 1P, 63A

Referência: S33-1

Código: 069595

Número de catálogo: Y7-69595

Fabricante: EATON - MOELLER

Descrição:

Fuse Base, 1P, 63A
Base do fusível, 1P, 63A, anel de calibre
Eaton Distribution parts. Fuse base, 63A, 690 V, DIII/E33, gauge ring
Base do fusível, corrente de operação 63 A, tensão operacional 690 V, tamanho da carcaça DIII E33, anel de medição

Categorias:

  • Disjuntores, fusíveis > Base de fusíveis D
  • EATON - MOELLER > Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Distribution parts
Catalog Number
069595
EAN
4015080695950
Product Length/Depth
80 mm
Product Height
79 mm
Product Width
45 mm
Product Weight
0.15 kg
Compliances
DIN 49524 (gauge ring system)
VDE 0636 (fuse bases: S27(-1), S33(-1))
VDE 0636 (protective covers)
DIN 49327 (gauge ring system)
DIN 49510 (RS27 (33)-3/FORMP gauge screw system)
CEE 16 (fuse bases: S27(-1), S33(-1))
DIN 49326 (gauge ring system)
RoHS conform
Model Code
S33-1

Especificações do produto

Type
Special features
  • For gauge ring (gauge screw:/FORMP)
  • Gauge rings/gauge screws, fuse-links and fuse caps not included as standard
  • Load carrying capacity of fuse enclosures taking into account the derating factors to IEC/EN 60439 and VDE 0660 Part 500 and Part 504, and the cross-sections of the incoming cable.
  • Screw fixing (holes for M4 screws)
Amperage Rating
63 A
Number of Poles
Single-pole
Ambient operating temperature details
-5 °C - 25 °C (40 °C, where annual and 24-hour mean value ≦ 35 °C)
Voltage rating at AC
  • 660 V AC
  • 690 V AC
  • Contacts: 690 V AC
  • Relay contacts: 660 V AC at AC-15
  • Relay contacts: 690 V AC at AC-15
Rated operational voltage (Ue) - max
690 V
Used with
Fuse bases
Fuse bases 1 pole
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Current heat loss per contact at rated uninterrupted current lu
7.5 W
Rated uninterrupted current (Iu)
63 A
Construction size
DIII
Mounting position
As required
Creepage and clearance distances
VDE 0636 Part 31 (Standard)
Material
Plastic
Fuse cartridge
DIII, E33
Mounting method
Screw
Rated operation current (Ie)
63 A
Voltage rating
690 V
Model
Fitted ring
Terminal capacity (solid wire)
2.5 mm² - 16 mm²
2.5 mm² - 16 mm² at box terminal
Terminal capacity (stranded cable)
1.5 mm² - 25 mm² with ferrule

ETIM for 069595 Disjuntores e fusíveis (EC000094)

Nome da característicaNúmero de polos (EF001391)
Valor da característica1
Nome da característicaTamanho do fusível (EF002566)
Valor da característicaDIII
Nome da característicaMaterial (EF002169)
Valor da característicaPlástico
Nome da característicaModelo (EF000010)
Valor da característicaAnel de calibração
Nome da característicaVersão com tampa (EF004475)
Valor da característicaNão
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem por parafuso
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica690 V
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica63 A

DATASHEET - PDF
