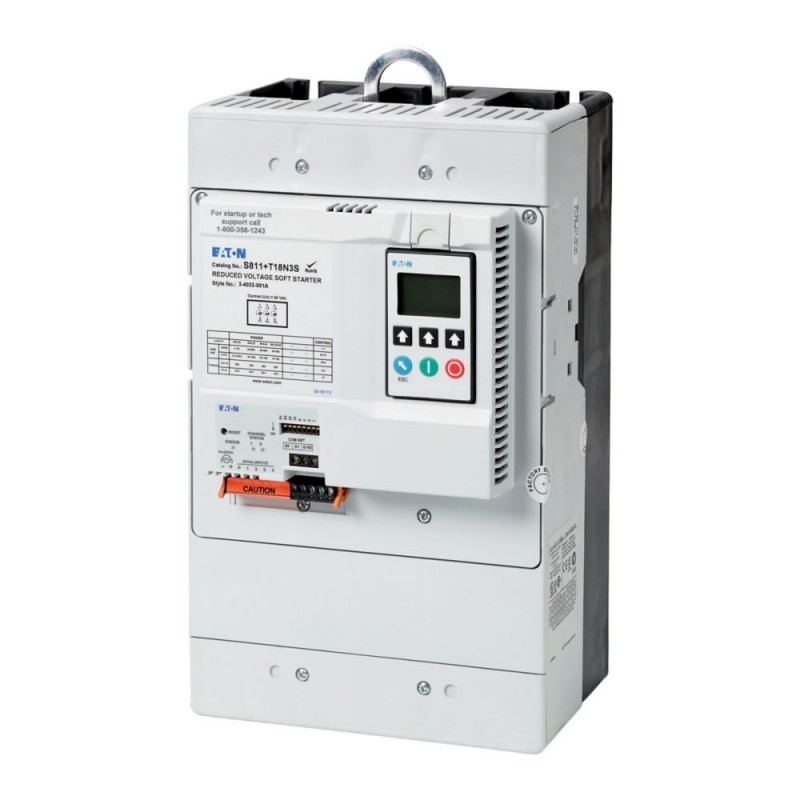

S811+T30P3S 168991 EATON MOELLER S811PLUST30P3S Arrancador suave Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

S811+T30P3S 168991 EATON MOELLER S811PLUST30P3S Arrancador suave

S811+T30P3S

168991

EATON - MOELLER

Disponible Envío el hoy

S811PLUST30P3S Arrancador suave

Más detalles


Arrancadores Suaves Motor

Arrancadores suaves S8 - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Descripción
  Con bypass interno contactos
La función
  Motor de arranque suave para tres-fase de carga, con unidad de control y la bomba de algoritmo
Tensión de alimentación de red (50/60 Hz)
ULNV AC200 - 600
Tensión de alimentación
Us 24 V DC
La tensión de Control
UC 24 V DC
Asignado potencia del motor (conexión Estándar, En Línea)

a 400 V, 50 Hz
PkW160
a 460 V, 60 Hz
PHP250
Corriente de operación nominal

CA-53
YoeUn304
CA-53, A-Delta
YoeUn526
Inicio de la clase
  CLASE 10 (estrella-delta de reemplazo)
CLASE 20 (pesados a partir deber de 3 x Iedurante 45 s)
CLASE 30 (6 x Iedurante 30 s)
Voltaje de operación nominal
Ue 200 V
230 V
400 V
480 V
600 V
Conexión SmartWire-DT
  no
Tamaño de fotograma
  T
Información de pedido
  Los bloques de terminales para los terminales son necesarios para tamaños de marco T, U, y V -> Accesorios
Datos técnicos
General
Normas
  IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Aprobaciones
  CE
Aprobaciones
  UL
CSA
C-Tick
CCC
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambiente

La operación
na de na°C-30 - +50
Almacenamiento
na de na°C-50 - +70
Altitud
 m0 - 2000 m, por encima de que cada 100 m de 0,5% de Reducción de potencia
Posición de montaje
  Como se requiere
Grado de protección

Grado de Protección
  IP20 (terminales IP00)
Integrado
  Un grado de protección IP20 puede ser alcanzado por todos lados por el uso de terminales opcional cubre la SS-IP20-TU.
Protección contra los contactos directos
  De los dedos y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
  II/3
Resistencia a los golpes
  15 g
Nivel de interferencia de Radio (IEC/EN 55011)
  Un
Estática de la disipación de calor, no dependiente de la corriente
PvsW25
Peso
 kg18.6
Principal la realización de rutas de
Voltaje nominal de operación
UeV AC200 - 600
Frecuencia de alimentación
fLNHz50/60
Corriente de operación nominal
YoeUn
CA-53, A-Delta
YoeUn526
CA-53
YoeUn304
Asignado potencia del motor (conexión Estándar, En Línea)

a 230 V, 50 Hz
PkW90
a 400 V, 50 Hz
PkW160
a 500 V, 50 Hz
PkW200
a 200 V, 60 Hz
PHP100
a 230 V, 60 Hz
PHP100
a 460 V, 60 Hz
PHP250
a 600 V, 60 Hz
PHP300
Asignado potencia del motor (conexión en triángulo)

a 230 V, 50 Hz
PkW160
a 400 V, 50 Hz
PkW250
a 500 V, 50 Hz
PkW315
a 230 V, 60 Hz
 HP200
a 480 V, 60 Hz
 HP450
a 600 V, 60 Hz
PHP500
La sobrecarga de ciclo IEC/EN 60947-4-2

AC-53a
  304 a: AC-53a: 4.0 - 32: 99 - 3
Derivación interna contactos

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn304
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW25
Estática de la disipación de calor, no dependiente de la corriente
PvsW25
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-30
Ambiente de funcionamiento temperatura máx.
 °C50
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / motor de arranque Suave (EC000640)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / Semiconductor controlador de motor o motor de arranque suave ([email protected] [ACO300008])
El funcionamiento nominal Ie corriente a 40 °C Tu
 Un304
Voltaje nominal de funcionamiento de la Ue
 V200 - 600
Potencia nominal del motor de tres fases, en línea a 230 V
 kW90
Potencia nominal del motor de tres fases, en línea, a 400 V
 kW160
Potencia nominal del motor de tres fases, en el interior del delta, a 230 V
 kW160
Potencia nominal del motor de tres fases, en el interior del delta, a 400 V
 kW250
Derivación interna

Con pantalla

El control de par
  No
Nominal temperatura ambiente sin degradación
 °C50
Clasificados de control de la tensión de alimentación Us AC 50HZ
 V0 - 0
Clasificados de control de la tensión de alimentación Us AC 60HZ
 V0 - 0
Clasificados de control de la tensión de alimentación con Nosotros en DC
 V24 - 24
Voltaje tipo de accionamiento
  DC
Integrado de protección contra sobrecarga del motor

Aprobaciones
Normas De Producto  IEC/EN 60947-4-2; UL 508; CSA C22.2 Nº 14; marcado CE
UL File No.  E202571
UL Categoría de Control No.  NMFT
Archivo CSA No.  LR 353
CSA Clase No.  3211-06, 2411-01
América Del Norte Certificación  En la lista UL, certificación CSA
Adecuado para  Circuitos, no como BCPD
Max. Clasificación De Voltaje  600 Vac
Grado de Protección  IP20 con kit de
Dimensiones
>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-Arrancador suave S811 - EATON - S811T30P3S - 168991 English 211 Kbytes pdf-Arrancador suave S811 - EATON - S811T30P3S - 168991
