S811+V85P3S 169009 S811PLUSV85P3S EATON ELECTRIC Arrancador suave de alto rendimiento S811+ 3 polos 850 A 20.. Ver más grande

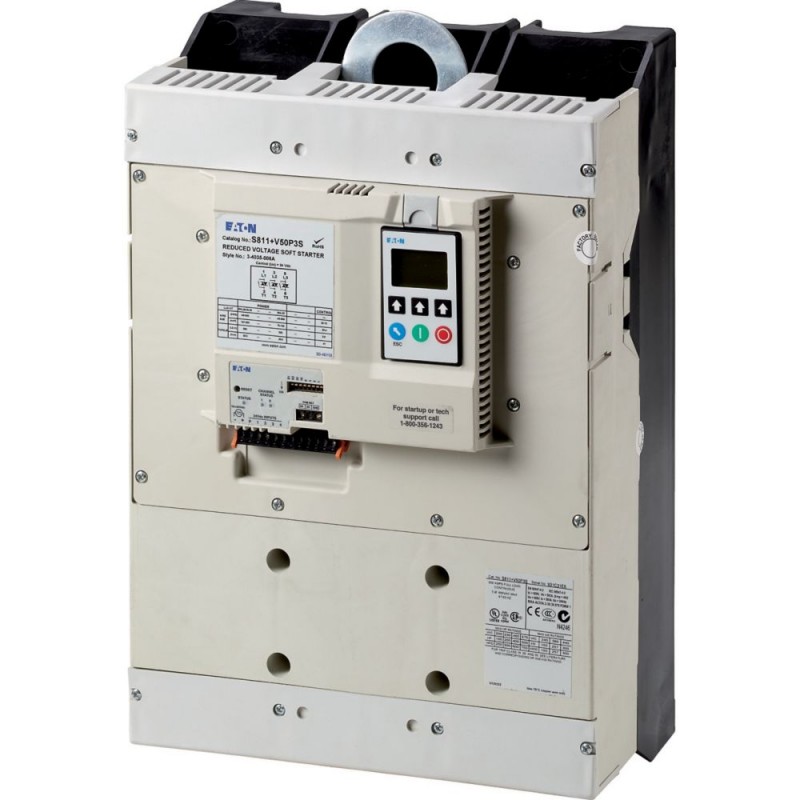

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

S811+V85P3S 169009 S811PLUSV85P3S EATON ELECTRIC Arrancador suave de alto rendimiento S811+ 3 polos 850 A 20..

S811+V85P3S

169009

S811PLUSV85P3S

EATON-MOELLER

Arrancador suave de alto rendimiento S811+; 3 polos; 850 A; 200-600 V AC; Tamaño V

Arrancador suave de alto rendimiento S811+ 3 polos 850 A 200-600 V AC

Más detalles


Interruptores de baja tensión > Arrancador progresivo

Arrancadores Suaves Alto Rendimiento

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $8,654.96
Precio unitario: $8,654.96

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Arrancador suave, 850 A, 200 - 600 V CA, Us= 24 V DC, con unidad de control y la bomba de algoritmo, tamaño de Marco V
Arrancador suave, Descripción: Con bypass interno contactos, Función: arrancador Suave para tres-fase de carga, con unidad de control y la bomba de algoritmo, tensión de alimentación de Red (50/60 Hz): límite superior normal (LSN= 200 - 600 V CA, tensión de Alimentación: Us= 24 V DC, tensión de Control: UC= 24 V DC, Asignado potencia del motor (conexión Estándar, En Línea) a 400 V, 50 Hz: P= 450 kW, a 460 V, 60 Hz: P= 600 HP, Corriente de operación nominal de CA-53: Ie= 850 A, corriente de operación Nominal de CA-53, A-Delta: Ie= 1471 Una, el Inicio de la clase: CLASE 10 (estrella-delta de reemplazo), de la CLASE 20 (pesados a partir deber de 3 x Ie durante 45 s) CLASE 30 (6 x Ie durante 30 s), voltaje de operación Nominal: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Conexión SmartWire-DT: no, tamaño de Fotograma: V, Información para pedidos: bloques de Terminales para los terminales son necesarios para tamaños de marco T, U, y V -> Accesorios Estándares: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Programa de entrega

Descripción
Con bypass interno contactos
La función
Motor de arranque suave para tres-fase de carga, con unidad de control y la bomba de algoritmo
Tensión de alimentación de red (50/60 Hz) [ULN]
200 - 600 V CA
Tensión de alimentación [Us]
24 V DC
La tensión de Control [UC]
24 V DC
Asignado potencia del motor (conexión Estándar, En Línea)
a 400 V, 50 Hz [P]
450 kW
a 460 V, 60 Hz [P]
600 HP
Corriente de operación nominal
CA-53 [Ie]
850 Un
CA-53, A-Delta [Ie]
1471 Un
Inicio de la clase
CLASE 10 (estrella-delta de reemplazo)
CLASE 20 (pesados a partir deber de 3 x Iedurante 45 s)
CLASE 30 (6 x Iedurante 30 s)
Tensión nominal [Ue]
200 V
230 V
400 V
480 V
600 V
Conexión SmartWire-DT
no
Tamaño de fotograma
V
Información de pedido
Los bloques de terminales para los terminales son necesarios para tamaños de marco T, U, y V -> Accesorios

Datos técnicos

General
Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Aprobaciones
CE
Aprobaciones
UL
CSA
C-Tick
CCC
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambienteOperación [ϑ]
-30 - +50 °C
Temperatura ambienteAlmacenamiento [ϑ]
-50 - +70 °C
Altitud
0 - 2000 m, por encima de que cada 100 m de 0,5% de Reducción de potencia m
Posición de montaje
Como se requiere
Grado de protecciónGrado de Protección
IP20 (terminales IP00)
Grado de protecciónIntegrado
Tipo de protección IP40 puede ser alcanzado por todos lados con cubre la SS-IP20-N.
Protección contra los contactos directos
De los dedos y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
II/3
Resistencia a los golpes
15 g
Nivel de interferencia de Radio (IEC/EN 55011)
Un
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
164 W
Peso
El 41,4 kg
Principal la realización de rutas de
Voltaje nominal de funcionamiento [Ue]
200 - 600 V CA
Frecuencia de alimentación [fLN]
50/60 Hz
Corriente de operación nominal [Ie]CA-53, A-Delta [Ie]
1471 Un
Corriente de operación nominal [Ie]CA-53 [Ie]
850 Un
Asignado potencia del motor (conexión Estándar, En Línea)a 400 V, 50 Hz [P]
450 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 500 V, 50 Hz [P]
560 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 200 V, 60 Hz [P]
200 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 460 V, 60 Hz [P]
600 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 600 V, 60 Hz [P]
850 HP
Asignado potencia del motor (conexión en triángulo)a 230 V, 50 Hz [P]
200 kW
Asignado potencia del motor (conexión en triángulo)a 400 V, 50 Hz [P]
750 kW
Asignado potencia del motor (conexión en triángulo)a 500 V, 50 Hz [P]
450 kW
Asignado potencia del motor (conexión en triángulo)a 230 V, 60 Hz
500 HP
Asignado potencia del motor (conexión en triángulo)a 480 V, 60 Hz
1100 HP
Asignado potencia del motor (conexión en triángulo)a 600 V, 60 Hz [P]
1300 HP
La sobrecarga de ciclo IEC/EN 60947-4-2AC-53a
850 a: AC-53a: 4.0 - 32: 99 - 3
La sobrecarga de ciclo IEC/EN 60947-4-2Derivación interna contactos
✓
Clasificación de cortocircuitoEscriba "1" coordinación
NZMN4-ME875
Terminal de capacidades
Longitudes de CableSólido
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mmDos
Longitudes de CableFlexible con el casquillo
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mmDos
Longitudes de CableCadena
2 x (120 - 240)
4 x (70 - 240)
6 x (120 - 240) mmDos
Longitudes de CableSólido o trenzado
2 x (4 - 500 kcmil)
4 x (4 - 500 kcmil)
6 x (4 - 500 kcmil) AWG
Los cables de ControlSólido
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDos
Los cables de ControlFlexible con el casquillo
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDos
Los cables de ControlCadena
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDos
Los cables de ControlSólido o trenzado
43 x (12 - 14)
2 x (12 - 14) AWG
Los cables de ControlPar de apriete
0.4 Nm
Los cables de ControlDestornillador
0,6 x 3,5 mm
Circuito de Control
Entradas digitalesLa tensión de ControlDC-operado
24 V DC +10 %/- 10 % V DC
Entradas digitalesConsumo de corriente 24 VExterna De 24 V
150 mA
Entradas digitalesConsumo de corriente 24 VExterna de 24 V (sin carga)
100 mA
Entradas digitalesPick-up de voltajeDC-operado
21.6 - 26.4 V DC
Entradas digitalesCaída de voltaje [x Us]CC operadaCaída de voltaje DC-operados, max.
3 V DC
Entradas digitalesLa hora de recogidaCC operada
100 ms
Entradas digitalesTiempo de caídaCC operada
100 ms
Regulador de suministro deTensión [Us]
24 V DC +10 %/- 10 % V
Regulador de suministro deConsumo de corriente [Ie]
1400 mA
Regulador de suministro deConsumo de corriente en el pico de rendimiento (cerca de bypass) a 24 V DC [IPico]
10/150 Un/ms
Regulador de suministro deNotas
Externa tensión de alimentación
Entradas analógicasNúmero de entradas de corriente
Uno
Entradas analógicasDe entrada actual
4 - 20 mA
Salidas de reléNúmero de
Dos
Salidas de reléde que programable
Dos
Salidas de reléRango de tensión de
120 V AC/DC V AC
Salidas de reléAC-11 rango de corriente
3, AC-11
Función de arranque suave
Tiempos de rampaLa aceleraciónEl tiempo de rampa máx.
360 s
Tiempos de rampaLa desaceleración
0 - 120 s
Inicio de voltaje (= apagado voltaje)Inicio de tensión, máx.
El 85 %
Inicio pedestalInicio de tensión, máx.
El 85 %
KickstartVoltajeKickstart tensión, máx.
100 %
KickstartDuración50 HzKickstart Duración De 50 Hz máx.
2000 ms
KickstartDuración60 HzKickstart Duración De 60 Hz máx.
2000 ms
Campos de aplicaciónCampos de aplicación
El arranque suave de las tres fases en motores asíncronos
Campos de aplicación3-fase de motores
✓
Funciones
De conmutación rápida (semiconductor contactor)
- (mínimo tiempo de rampa 1s)
Función de arranque suave
✓
Arrancador inversor
Solución externa requerida (contactor inversor)
La supresión de transitorios de cierre
✓
Limitación de corriente
✓
La sobrecarga de monitoreo
✓
La carga de monitoreo
✓
La memoria de averías
10 Fallos
La supresión de la DC componentes para motores
✓
Potencial de aislamiento entre la alimentación y el control de secciones
✓
Interfaces De Comunicación
Modbus RTU

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
850 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
164 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
164 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-30 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / motor de arranque Suave (EC000640)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / Semiconductor controlador de motor o motor de arranque suave ([email protected] [ACO300011])
El funcionamiento nominal Ie corriente a 40 °C Tu
850 Un
Voltaje nominal de funcionamiento de la Ue
200 - 600 V
Potencia nominal del motor de tres fases, en línea a 230 V
200 kW
Potencia nominal del motor de tres fases, en línea, a 400 V
450 kW
Potencia nominal del motor de tres fases, en el interior del delta, a 230 V
200 kW
Potencia nominal del motor de tres fases, en el interior del delta, a 400 V
750 kW
La función
Sola dirección
Derivación interna
Sí
Con pantalla
Sí
El control de par
No
Nominal temperatura ambiente sin degradación
50 °C
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
24 - 24 V
Voltaje tipo de accionamiento
DC
Integrado de protección contra sobrecarga del motor
Sí
La liberación de la clase
Ajustable
Grado de protección (IP)
IP00
Grado de protección (NEMA)
Otros

Aprobaciones

Normas De Producto
IEC/EN 60947-4-2; UL 508; CSA C22.2 Nº 14; marcado CE
UL File No.
E202571
UL Categoría de Control No.
NMFT
Archivo CSA No.
LR 353
CSA Clase No.
3211-06
América Del Norte Certificación
En la lista UL, certificación CSA
Adecuado para
Circuitos, no como BCPD
Max. Clasificación De Voltaje
600 Vac
Grado de Protección
IP20 con kit de

Dimensiones

8250DIM-32

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
