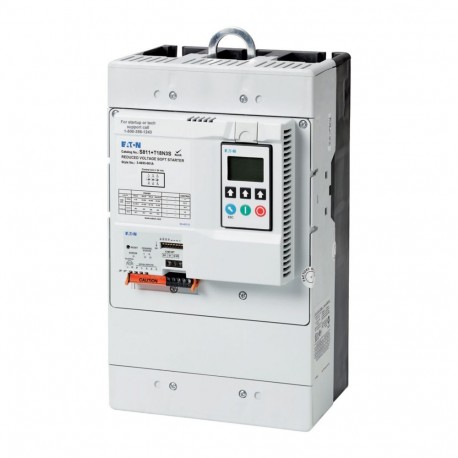

S811+T30P3S 168991 Y7-168991 EATON ELECTRIC Softstarter, 304 A, 200 600 V AC, Us 24 V DC mit Bedieneinheit u.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+T30P3S 168991 Y7-168991 EATON ELECTRIC Softstarter, 304 A, 200 600 V AC, Us 24 V DC mit Bedieneinheit u..

S811+T30P3S

168991

Y7-168991

EATON-MOELLER

Softstarter, 304 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit und Pumpenalgorithmus, Baugröße T

S811+T30P3S

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Sanftstarter für Drehstrom, mit Steuergerät und Pumpenalgorithmus, Netzanschlussspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 160 kW, bei 460 V, 60 Hz: P= 250 PS, Bemessungsbetriebsstrom AC-53: Ie= 304 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 526 A, Anfahrklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (Starkanlauf 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V , 600 V, Anschluss an SmartWire-DT: nein, Baugröße: T, Bestellinformationen: Reihenklemmen für die Klemmen werden für die Baugrößen T, U und V benötigt -> Zubehör, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $4,722.00
Stückpreis: $4,722.00
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Softstarter
Katalognummer
168991
Produkt Länge/Tiefe
164.4 mm
Produkthöhe
322.9 mm
Produktbreite
194.4 mm
Produktgewicht
18.6 kg
Zertifikat(e)
UL Category Control No.: NMFT
UL 508
CSA
GB14048
UL File No.: E202571
UL
IEC/EN 60947-4-2
C-Tick
CCC
CE
CSA Class No.: 3211-06, 2411-01
CSA22.2-14-1995
CSA File No.: LR 353
CSA-C22.2 No. 14
EAN
4015081654864
Modellcode
S811+T30P3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
Motorüberlastschutz
Interne Überbrückung
interne Bypass-Kontakte
Anzeige
Funktionen
Strombegrenzung
Unterdrückung von Einschalttransienten
eine Drehrichtung
Überlasterkennung
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Softstartfunktion
Unterdrückung von Gleichstromanteilen bei Motoren
Unterlasterkennung
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP20
NEMA sonsitge
Rahmengröße
T
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 30 (6 x Iₑ für 30 s)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Bedieneinheit und Pumpenalgorithmus
Spannungsart
DC

Climatic environmental conditions

Höhe
Max. 2000 m
Über 2000 m mit 0.5 % Derating pro 100 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
304 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
526 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN3-S320, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
100 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
100 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
250 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
300 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
200 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
450 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
500 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
90 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
160 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
200 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
160 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
250 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
315 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (25 - 240) mm², Hauptleiter
1 x (70 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (fest)
1 x (70 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
2 x (25 - 240) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (4 - 500 kcmil), Hauptleiter
2 x (4 - 500 kcmil), Hauptleiter
1 x (14 - 12), Steuerstromleitungen
2 x (14 - 12), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
2 x (1 - 2,5) mm², Steuerstromleitungen
2 x (25 - 240) mm², Hauptleiter
1 x (70 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
Schraubendrehergröße
4 mm für Innensechskant-Gewindeschraube, Anschlussschraube, Hauptleiter
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
25,5 Nm (≤ 150 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen
28,3 Nm (> 150 mm²)

Control circuit

Stromverbrauch
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
1000 mA, Steuerkreis, Reglerversorgung
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 V DC (-10 %/+10 %)
24 VDC
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 120 s, Softstartfunktion, Rampenzeiten
Kickstart
Max. 2000 ms (Kick-Start Dauer)
100% (Kick-Start Spannung)
Anstiegs-/Hochlaufzeit
360 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
304 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 168991 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 304 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 90 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 160 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 160 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 250 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S811+T30P3S Y7-168991 168991 DE_169872.pdf 2 Mbytes S811+T30P3S Y7-168991 168991 DE_169872.pdf
