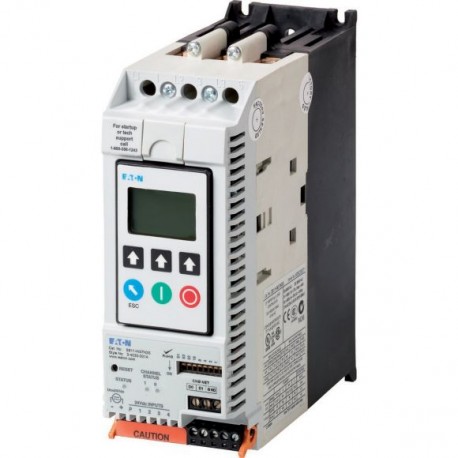

Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Aprobaciones
UL
CSA
C-Tick
CCC
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambienteOperación [ϑ]
-30 - +50 °C
Temperatura ambienteAlmacenamiento [ϑ]
-50 - +70 °C
Altitud
0 - 2000 m, por encima de que cada 100 m de 0,5% de Reducción de potencia m
Posición de montaje
Como se requiere
Grado de protecciónGrado de Protección
IP20 (terminales IP00)
Grado de protecciónIntegrado
Tipo de protección IP40 puede ser alcanzado por todos lados con cubre la SS-IP20-N.
Protección contra los contactos directos
De los dedos y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
II/3
Resistencia a los golpes
15 g
Nivel de interferencia de Radio (IEC/EN 55011)
Un
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
30 W
Principal la realización de rutas de
Voltaje nominal de funcionamiento [Ue]
200 - 600 V CA
Frecuencia de alimentación [fLN]
50/60 Hz
Corriente de operación nominal [Ie]CA-53, A-Delta [Ie]
Sesenta y cinco
Corriente de operación nominal [Ie]CA-53 [Ie]
Treinta y siete
Asignado potencia del motor (conexión Estándar, En Línea)a 230 V, 50 Hz [P]
7.5 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 400 V, 50 Hz [P]
18.5 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 500 V, 50 Hz [P]
22 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 200 V, 60 Hz [P]
10 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 230 V, 60 Hz [P]
10 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 460 V, 60 Hz [P]
25 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 600 V, 60 Hz [P]
30 HP
Asignado potencia del motor (conexión en triángulo)a 230 V, 50 Hz [P]
18.5 kW
Asignado potencia del motor (conexión en triángulo)a 400 V, 50 Hz [P]
30 kW
Asignado potencia del motor (conexión en triángulo)a 500 V, 50 Hz [P]
45 kW
Asignado potencia del motor (conexión en triángulo)a 230 V, 60 Hz
20 HP
Asignado potencia del motor (conexión en triángulo)a 480 V, 60 Hz
50 HP
Asignado potencia del motor (conexión en triángulo)a 600 V, 60 Hz [P]
60 HP
La sobrecarga de ciclo IEC/EN 60947-4-2AC-53a
37: AC-53a: 4.0 - 32: 99 - 3
La sobrecarga de ciclo IEC/EN 60947-4-2Derivación interna contactos
✓
Clasificación de cortocircuitoEscriba "1" coordinación
NZMN1-S40
Longitudes de CableSólido
1 x (2.5 - 35) mmDos
Longitudes de CableFlexible con el casquillo
1 x (2.5 - 35) mmDos
Longitudes de CableCadena
1 x (2.5 - 35) mmDos
Longitudes de CableSólido o trenzado
1 x (14 - 2) AWG
Longitudes de CablePar de apriete
4 (≤ 6 mm2); 4.5 (≤ 10 mm2); 5 (≤ 25 mm2); 5.6 (> 25 mm2) Nm
Longitudes de CableDestornillador (PZ: Pozidriv)
1,5 x 6 mm mm
Los cables de ControlSólido
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDos
Los cables de ControlFlexible con el casquillo
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDos
Los cables de ControlCadena
1 x (2.5 - 4)
2 x (1.0 - 2.5) mmDos
Los cables de ControlSólido o trenzado
2 x (12 - 14)
2 x (12 - 14) AWG
Los cables de ControlPar de apriete
0.4 Nm
Los cables de ControlDestornillador
0,6 x 3,5 mm
Entradas digitalesLa tensión de ControlDC-operado
24 V DC +10 %/- 10 % V DC
Entradas digitalesConsumo de corriente 24 VExterna De 24 V
150 mA
Entradas digitalesConsumo de corriente 24 VExterna de 24 V (sin carga)
100 mA
Entradas digitalesPick-up de voltajeDC-operado
21.6 - 26.4 V DC
Entradas digitalesCaída de voltaje [x Us]CC operadaCaída de voltaje DC-operados, max.
3 V DC
Entradas digitalesLa hora de recogidaCC operada
100 ms
Entradas digitalesTiempo de caídaCC operada
100 ms
Regulador de suministro deTensión [Us]
24 V DC +10 %/- 10 % V
Regulador de suministro deConsumo de corriente [Ie]
1000 mA
Regulador de suministro deConsumo de corriente en el pico de rendimiento (cerca de bypass) a 24 V DC [IPico]
10/150 Un/ms
Regulador de suministro deNotas
Externa tensión de alimentación
Entradas analógicasNúmero de entradas de corriente
Uno
Entradas analógicasDe entrada actual
4 - 20 mA
Salidas de reléNúmero de
Dos
Salidas de reléde que programable
Dos
Salidas de reléRango de tensión de
120 V AC/DC V AC
Salidas de reléAC-11 rango de corriente
3, AC-11
Función de arranque suave
Tiempos de rampaLa aceleraciónEl tiempo de rampa máx.
360 s
Tiempos de rampaLa desaceleración
0 - 120 s
Inicio de voltaje (= apagado voltaje)Inicio de tensión, máx.
El 85 %
Inicio pedestalInicio de tensión, máx.
El 85 %
KickstartVoltajeKickstart tensión, máx.
100 %
KickstartDuración50 HzKickstart Duración De 50 Hz máx.
2000 ms
KickstartDuración60 HzKickstart Duración De 60 Hz máx.
2000 ms
Campos de aplicaciónCampos de aplicación
El arranque suave de las tres fases en motores asíncronos
Campos de aplicación3-fase de motores
✓
De conmutación rápida (semiconductor contactor)
- (mínimo tiempo de rampa 1s)
Función de arranque suave
✓
Arrancador inversor
Solución externa requerida (contactor inversor)
La supresión de transitorios de cierre
✓
Limitación de corriente
✓
La sobrecarga de monitoreo
✓
La memoria de averías
10 Fallos
La supresión de la DC componentes para motores
✓
Potencial de aislamiento entre la alimentación y el control de secciones
✓
Interfaces De Comunicación
Modbus RTU
