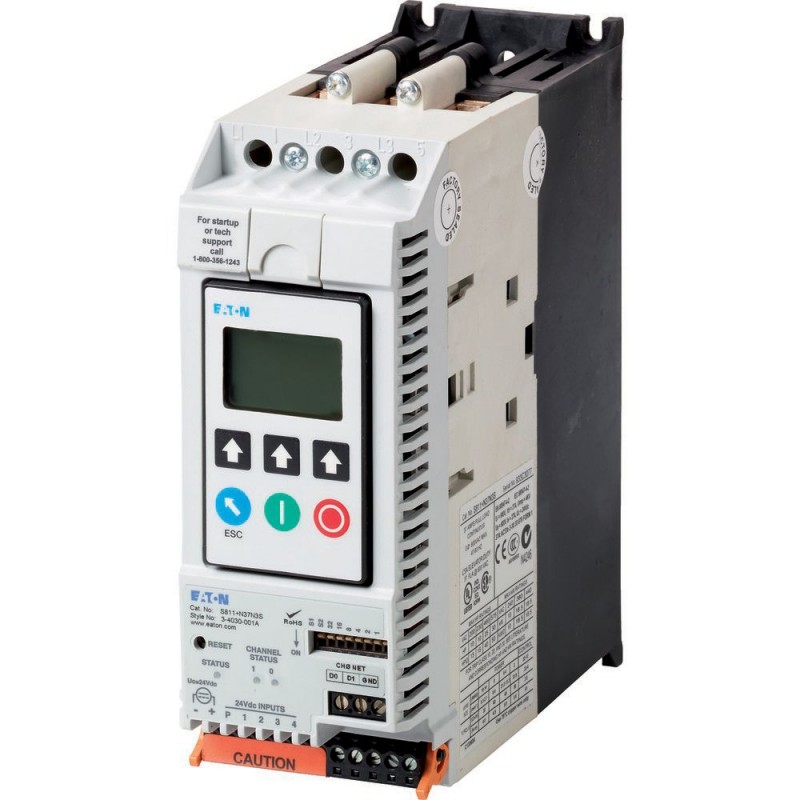

S811+N37P3S 168977 Y7-168977 EATON ELECTRIC Softstarter, 37 A, 200 600 V AC, Us 24 V DC mit Bedieneinheit un.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+N37P3S 168977 Y7-168977 EATON ELECTRIC Softstarter, 37 A, 200 600 V AC, Us 24 V DC mit Bedieneinheit un..

S811+N37P3S

168977

Y7-168977

EATON-MOELLER

Softstarter, 37 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit und Pumpenalgorithmus, Baugröße N

S811+N37P3S

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für dreiphasige Verbraucher, mit Steuergerät und Pumpenalgorithmus, Netzanschlussspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 18,5 kW, bei 460 V, 60 Hz: P= 25 PS, Bemessungsbetriebsstrom AC-53: Ie= 37 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 65 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (starker Anlauf 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V , 600 V, Anschluss an SmartWire-DT: nein, Baugröße: N, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $2,119.84
Stückpreis: $2,119.84
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Soft starter
Katalognummer
168977
Produkt Länge/Tiefe
163.9 mm
Produkthöhe
174.5 mm
Produktbreite
67.5 mm
Produktgewicht
2.6 kg
Zertifikat(e)
C-Tick
IEC/EN 60947-4-2
CSA-C22.2 No. 14
CE
UL
CCC
CSA File No.: LR 353
GB14048
CSA22.2-14-1995
CSA
UL 508
UL Category Control No.: NMFT
CSA Class No.: 3211-06, 2411-01
UL File No.: E202571
EAN
4015081654734
Modellcode
S811+N37P3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
Interne Überbrückung
interne Bypass-Kontakte
Anzeige
Motorüberlastschutz
Funktionen
Strombegrenzung
Softstartfunktion
Unterdrückung von Gleichstromanteilen bei Motoren
Unterlasterkennung
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Unterdrückung von Einschalttransienten
Überlasterkennung
eine Drehrichtung
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP00
NEMA sonstige
Rahmengröße
N
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 30 (6 x Iₑ für 30 s)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Bedieneinheit und Pumpenalgorithmus
Spannungsart
Gleichstrom

Climatic environmental conditions

Höhe
Über 2000 m mit 0.5 % Derating pro 100 m
Max. 2000 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
37 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
65 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN1-S40, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
10 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
10 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
25 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
30 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
20 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
50 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
60 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
22 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
18.5 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
30 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
45 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (2,5 - 35) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
Anschlusskapazität (fest)
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (2,5 - 35) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (14 - 12), Steuerstromleitungen
1 x (14 - 2), Hauptleiter
Anschlusskap. (mehrdräht.)
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (2,5 - 35) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
Schraubendrehergröße
1,5 x 6 mm, Anschlussschraube, Hauptleiter
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
5 Nm (≤ 25 mm²)
4 Nm (≤ 6 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen
4,5 Nm (≤ 10 mm²)
5,6 Nm (> 25 mm²)

Control circuit

Stromverbrauch
1000 mA, Steuerkreis, Reglerversorgung
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 VDC
24 V DC (-10 %/+10 %)
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 120 s, Softstartfunktion, Rampenzeiten
Kickstart
100% (Kick-Start Spannung)
Max. 2000 ms (Kick-Start Dauer)
Anstiegs-/Hochlaufzeit
360 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
37 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 168977 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 37 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 7.5 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 18.5 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 18.5 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 30 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP00
Schutzart (NEMA) (EF011959) sonstige
