DS6-340-90K-MX
103152
EATON-MOELLER
1

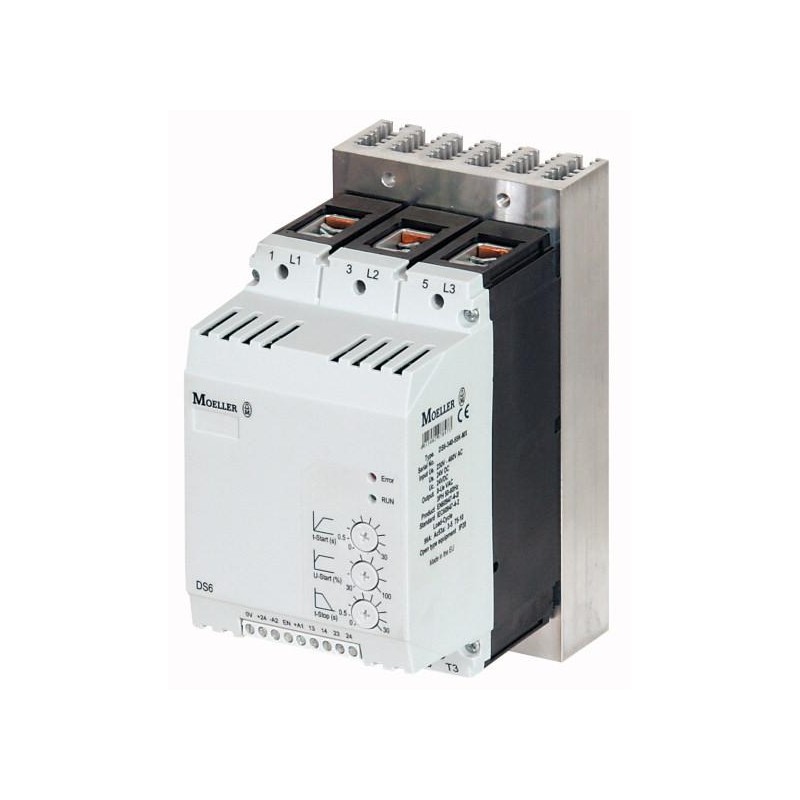

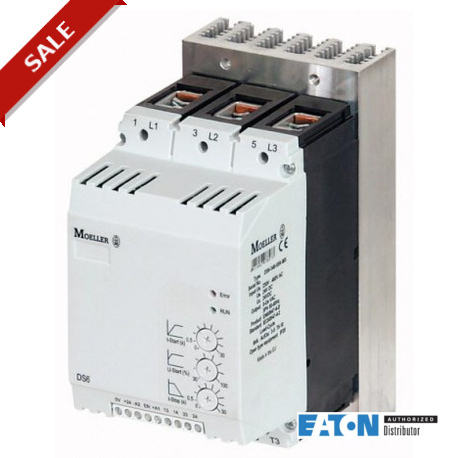

ARRANCADOR SUAVE 90KW
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Descripción | Con bypass interno contactos | ||
La función | Los arrancadores suaves para tres-fase de carga | ||
Tensión de alimentación de red (50/60 Hz) | ULN | V AC | 230 - 480 |
Tensión de alimentación | Us | 24 V DC | |
La tensión de Control | UC | 24 V DC | |
Asignado potencia del motor (conexión Estándar, En Línea) | |||
a 400 V, 50 Hz | P | kW | 90 |
a 460 V, 60 Hz | P | HP | 125 |
Corriente de operación nominal | |||
CA-53 | Yoe | Un | 161 |
Inicio de la clase | CLASE 10 (estrella-delta de reemplazo) CLASE 20 (pesados a partir deber de 3 x Iedurante 45 s) | ||
Voltaje de operación nominal | Ue | 230 V 400 V 480 V |
General | |||
Normas | IEC/EN 60947-4-2 UL 508 CSA22.2-14 GB14048 | ||
Aprobaciones | CE | ||
Aprobaciones | UL CSA C-Tick UkrSEPRO CCC | ||
Climáticas de corrección | El calor húmedo, constante, IEC 60068-2-3 El calor húmedo, cíclico, IEC 60068-2-10 | ||
Temperatura ambiente | |||
La operación | na de na | °C | 0 - +40 hasta el 60 al 1% de reducción de potencia por Kelvin, aumento de la temperatura |
Almacenamiento | na de na | °C | -25 - +55 |
Altitud | m | 0 - 1000 m, por encima de que el 1% de reducción de potencia por cada 100 m , hasta 2000 m | |
Posición de montaje | Vertical | ||
Grado de protección | |||
Grado de Protección | IP20 (terminales IP00) | ||
Integrado | Tipo de protección IP40 puede ser alcanzado por todos lados con las cubiertas de la NZM gama. | ||
Protección contra los contactos directos | El dedo y la parte posterior de la mano a prueba de | ||
Categoría de sobretensión/grado de contaminación | II/2 | ||
Resistencia a los golpes | 8 g/11 ms | ||
Resistencia a la vibración según EN 60721-3-2 | 2M2 | ||
Nivel de interferencia de Radio (IEC/EN 55011) | Un | ||
Peso | kg | 3.7 | |
Principal la realización de rutas de | |||
Voltaje nominal de operación | Ue | V AC | 230 - 480 |
Frecuencia de alimentación | fLN | Hz | 50/60 |
Corriente de operación nominal | Yoe | Un | |
CA-53 | Yoe | Un | 161 |
Asignado potencia del motor (conexión Estándar, En Línea) | |||
a 230 V, 50 Hz | P | kW | 45 |
a 400 V, 50 Hz | P | kW | 90 |
a 230 V, 60 Hz | P | HP | 60 |
a 460 V, 60 Hz | P | HP | 125 |
La sobrecarga de ciclo IEC/EN 60947-4-2 | |||
AC-53a | 160 a: AC-53a: 3 - 5: 75 - 10 | ||
Derivación interna contactos | na de na | ||
Clasificación de cortocircuito | |||
na de na | NZMN2-M200 | ||
na de na | 3 x 20.610.32-400 | ||
Portafusibles (número x de la parte no.) | 3 x 21.313.02 | ||
Terminal de capacidades | |||
Longitudes de Cable | |||
Sólido | mm2 | 1 x (4 - 185) 2 x (4 - 70) | |
Cadena | mm2 | 1 x (4 - 185) 2 x (4 - 70) | |
Sólido o trenzado | AWG | 1 x (12 - 350 kcmil) 2 x (12 - 00) | |
Cinta de cobre | MM | 2 x 9 x 0,8 10 x 16 x 0.8 | |
Par de apriete | Nm | na de na | |
Destornillador (PZ: Pozidriv) | mm | PZ2;1 x 6 mm | |
Los cables de Control | |||
Sólido | mm2 | 1 x (0.5 - 2.5) 2 x (0.5 - 1.0) | |
Flexible con el casquillo | mm2 | 1 x (0.5 - 1.5) 2 x (0.5 - 0.75) | |
Cadena | mm2 | 1 x (0.5 - 1.5) 2 x (0.5 - 1.0) | |
Sólido o trenzado | AWG | 1 x (21 - 14) 2 x (21 - 18) | |
Par de apriete | Nm | 0.4 | |
Destornillador | mm | 0,6 x 3,5 | |
Circuito de Control | |||
Entradas digitales | |||
La tensión de Control | |||
DC-operado | V DC | 24 V DC +10 %/- 15 % | |
Consumo de corriente 24 V | mA | ||
Externa de 24 V (sin carga) | mA | 14 | |
Pick-up de voltaje | x Us | ||
DC-operado | V DC | 17.3 - 27 | |
Caída de voltaje | x Us | ||
CC operada | V DC | 0 - 3 | |
La hora de recogida | |||
CC operada | ms | 250 | |
Tiempo de caída | |||
CC operada | ms | 190 | |
Regulador de suministro de | |||
Voltaje | Us | V | 24 V DC +10 %/- 15 % |
Consumo de corriente | Yoe | mA | 65 |
Consumo de corriente en el pico de rendimiento (cerca de bypass) a 24 V DC | YoPico | Un/ms | 0,6/50 |
Notas | Externa tensión de alimentación | ||
Salidas de relé | |||
Número de | 2 (TOR, Listo) | ||
Rango de tensión de | V AC | 250 | |
AC-11 rango de corriente | Un | 3, AC-11 | |
Función de arranque suave | |||
Tiempos de rampa | |||
La aceleración | s | 1 - 30 | |
La desaceleración | s | 0 - 30 | |
Inicio de voltaje (= apagado voltaje) | % | 30 100 | |
Inicio pedestal | % | 30 - 100 | |
Campos de aplicación | |||
Campos de aplicación | El arranque suave de las tres fases en motores asíncronos | ||
3-fase de motores | na de na | ||
Funciones | |||
De conmutación rápida (semiconductor contactor) | - (mínimo tiempo de rampa 1s) | ||
Función de arranque suave | na de na | ||
Arrancador inversor | Solución externa necesaria | ||
La supresión de transitorios de cierre | na de na | ||
La supresión de la DC componentes para motores | na de na | ||
Potencial de aislamiento entre la alimentación y el control de secciones | na de na | ||
Notas | |||
na de na Nominal soportada de impulso de voltaje:
|
De baja tensión de componentes industriales (EG000017) / motor de arranque Suave (EC000640) | |||
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / Semiconductor controlador de motor o motor de arranque suave ([email protected] [ACO300008]) | |||
El funcionamiento nominal Ie corriente a 40 °C Tu | Un | 160 | |
Voltaje nominal de funcionamiento de la Ue | V | 230 - 460 | |
Potencia nominal del motor de tres fases, en línea a 230 V | kW | 45 | |
Potencia nominal del motor de tres fases, en línea, a 400 V | kW | 90 | |
Potencia nominal del motor de tres fases, en el interior del delta, a 230 V | kW | 0 | |
Potencia nominal del motor de tres fases, en el interior del delta, a 400 V | kW | 0 | |
Derivación interna | Sí | ||
Con pantalla | No | ||
El control de par | No | ||
Nominal temperatura ambiente sin degradación | °C | 40 | |
Clasificados de control de la tensión de alimentación Us AC 50HZ | V | 0 - 0 | |
Clasificados de control de la tensión de alimentación Us AC 60HZ | V | 0 - 0 | |
Clasificados de control de la tensión de alimentación con Nosotros en DC | V | 24 - 24 | |
Voltaje tipo de accionamiento | DC | ||
Integrado de protección contra sobrecarga del motor | No |
Normas De Producto | IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 marcado CE | ||
UL File No. | E251034 | ||
UL Categoría de Control No. | NMFT | ||
Archivo CSA No. | 012528 | ||
CSA Clase No. | 3211-06 | ||
América Del Norte Certificación | En la lista UL, certificación CSA | ||
Diseñado especialmente para América del Norte | No | ||
Adecuado para | Circuitos | ||
Limitación De La Corriente En El Disyuntor | No | ||
Max. Clasificación De Voltaje | 480 V | ||
Grado de Protección | IP20; UL/CSA Tipo 1 |
