> >DS6-340-90K-MX 103152 ELECTRIC SOFT STARTER 90KW
Vorheriges Produkt Nächstes Produkt

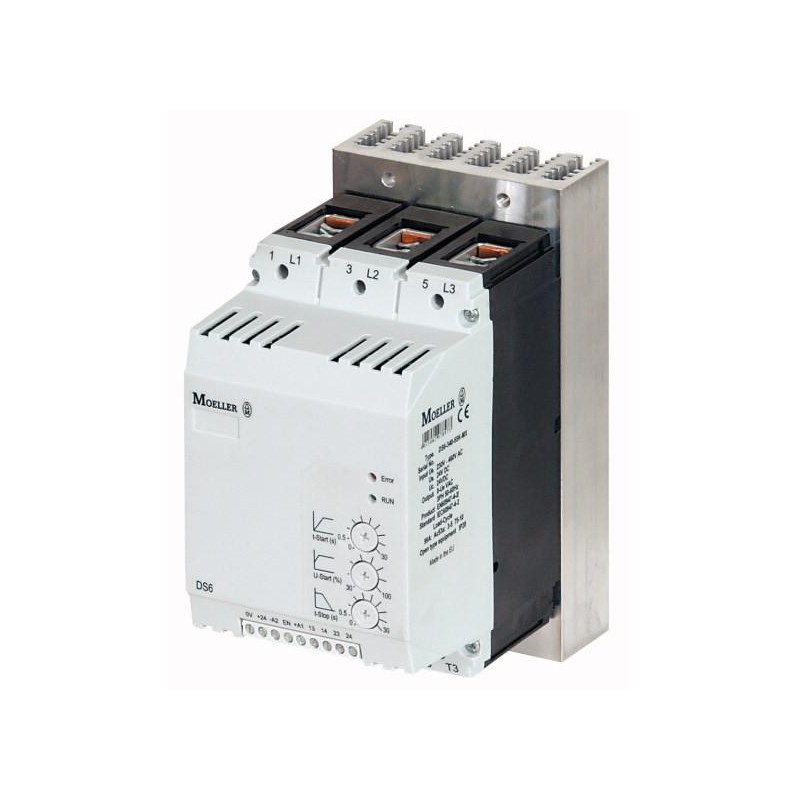

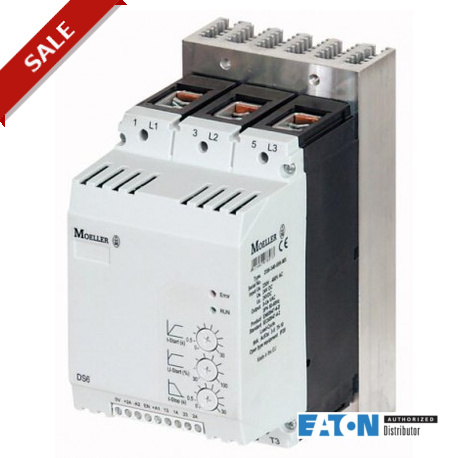

DS6-340-90K-MX 103152 EATON ELECTRIC SOFT STARTER 90KW Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DS6-340-90K-MX 103152 EATON ELECTRIC SOFT STARTER 90KW

DS6-340-90K-MX

103152

EATON-MOELLER

SOFT STARTER 90KW

Mehr Infos


Home > EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Gehen Sie zum alternativen Produkt: DS7-340SX160N0-N 134922

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Lieferprogramm
Beschreibung
 Mit internen bypass-Kontakte
Funktion
 Softstarter für dreiphasige Lasten
Netzspannung (50/60 Hz)
 ULN V AC 230 - 480
Versorgungsspannung
 Us 24 V DC
Steuerspannung
 UC 24 V DC
Zugeordnete Motorleistung (Standard-Anschluss, In-Line)
bei 400 V, 50 Hz
 P kW Neunzig
bei 460 V, 60 Hz
 P PS Eins hundert fünf und zwanzig
Bemessungs-Betriebsstrom
AC-53
 Iche Ein Eins hundert eins und sechzig
Startup-Klasse
 KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 20 (heavy starting duty 3 x Iefür 45 s)
Bemessungs-Spannung
 Ue 230 V
400 V
480 V
Technische Daten
Allgemeine
Standards
 IEC/EN 60947-4-2
UL 508
CSA22.2-14
GB14048
Zulassungen
 CE
Zulassungen
 UL
CSA
C-Tick
UkrSEPRO
CCC
Klimatischen proofing
 Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-10
Umgebungstemperatur
Betrieb
 ϑ °C 0 - +40
bis zu 60 bei 1 % derating pro Kelvin Temperaturanstieg
Lagerung
 ϑ °C -25 - +55
Höhe
 m 0 - 1000 m, darüber 1 % Leistungsreduzierung pro 100 m bis zu 2000 m
Einbaulage
 Vertikale
Schutzart
Schutzart
 IP20 (Anschlussklemmen IP00)
Integriert
 Schutzart IP40 erreicht werden kann, auf allen Seiten mit Abdeckungen aus der NZM-Reihe.
Schutz gegen direkten Kontakt
 Finger und zurück-der-hand-Beweis
Überspannungskategorie/Verschmutzungsgrad
 II/2
Schock-Widerstand
 8 g/11 ms
Vibrationsfestigkeit nach EN 60721-3-2
 2M2
Radio interference level (IEC/EN 55011)
 Ein
Gewicht
 kg 3.7
Haupt-Leiterbahnen
Bemessungs-Betriebsspannung
 Ue V AC 230 - 480
Netzfrequenz
 fLN Hz 50/60
Bemessungs-Betriebsstrom
 Iche Ein
AC-53
 Iche Ein Eins hundert eins und sechzig
Zugeordnete Motorleistung (Standard-Anschluss, In-Line)
bei 230 V, 50 Hz
 P kW Fünf und vierzig
bei 400 V, 50 Hz
 P kW Neunzig
bei 230 V, 60 Hz
 P PS Sechzig
bei 460 V, 60 Hz
 P PS Eins hundert fünf und zwanzig
Überlast-Zyklus IEC/EN 60947-4-2
AC-53a
 160 A: AC-53a: 3 - 5: 75 - 10
Interne bypass-Kontakte
 ●
Kurzschluss-Bewertung
Geben Sie "1" Koordination
 NZMN2-M200
Typ „2“ Koordination (zusätzlich mit den sicherungen für eine Koordination Typ „1“)
 3 x 20.610.32-400
Fuse-base (Anzahl x Artikel NR.)
 3 x 21.313.02
Terminal-Kapazitäten
Kabel-Längen
Solid
 mmZwei 1 x (4 - 185)
2 x (4 - 70)
Gestrandet
 mmZwei 1 x (4 - 185)
2 x (4 - 70)
Solid oder gestrandete
 AWG 1 x (12 - 350 kcmil)
2 x (12 - 00)
Kupfer band
 MM 2 x 9 x 0,8 10 x 16 x 0,8
Anzugsmoment
 Nm 5 (≤ 10 mm2); 14 (> 10 mm2)
Schraubendreher (PZ: Pozidriv)
 mm PZ2;1 x 6 mm
Steuerkabel
Solid
 mmZwei 1 x (0.5 - 2.5)
2 x (0.5 - 1.0)
Flexibel mit Aderendhülse
 mmZwei 1 x (0.5 - 1.5)
2 x (0.5 - 0.75)
Gestrandet
 mmZwei 1 x (0.5 - 1.5)
2 x (0.5 - 1.0)
Solid oder gestrandete
 AWG 1 x (21 - 14)
2 x (21 - 18)
Anzugsmoment
 Nm 0.4
Schraubendreher
 mm 0,6 x 3,5
Control circuit
Digitale Eingänge
Steuerspannung
DC-betrieben
 V DC 24 V DC +10 %/- 15 %
Stromaufnahme 24 V
 mA
Externe 24 V (ohne Last)
 mA Vierzehn
Pick-up-Spannung
 x Us
DC-betrieben
 V DC 17.3 - 27
Drop-out-Spannung
 x Us
DC betrieben
 V DC 0 - 3
Pick-up-Zeit
DC betrieben
 ms Zwei hundert fünfzig
Drop-out-Zeit
DC betrieben
 ms Eins hundert neunzig
Regler-Versorgung
Spannung
 Us V 24 V DC +10 %/- 15 %
Stromaufnahme
 Iche mA Fünf und sechzig
Stromaufnahme bei Spitzenleistung (in der Nähe bypass) bei 24 V DC
 IchPeak Eine/ms 0,6/50
Hinweise
 Externe Versorgungsspannung
Relais-Ausgänge
Anzahl
 2 (TOR, Bereit)
Spannungsbereich
 V AC Zwei hundert fünfzig
AC-11 aktuelle Sortiment
 Ein 3 A, AC-11
Soft-start-Funktion
Rampenzeiten
Beschleunigung
 s 1 - 30
Verzögerung
 s 0 - 30
Start-Spannung (= turn-off-Spannung)
 % 30 100
Starten sockel
 % 30 - 100
Anwendungsgebiete
Anwendungsgebiete
 Das sanfte starten von Drehstrom-asynchron-Motoren
3-Phasen-Motoren
 ●
Funktionen
Das schnelle Umschalten (Halbleiter-Schütz)
 - (minimale rampenzeit 1s)
Soft-start-Funktion
 ●
Reversier-starter
 Externe Lösung erforderlich
Unterdrückung von Transienten schließen
 ●
Unterdrückung der DC Komponenten für Motoren
 ●
Galvanische Trennung zwischen power und Kontrolle-Abschnitte
 ●
Hinweise

Bewertet Impuls widerstehen Spannung:

  • 1.2 ľs/50 ľs (rise time/fall time der Puls-zu-IEC/EN 60947-2 oder -3)
  • Gilt für control-Schaltung/Endstufe/Gehäuse
Technische Daten ETIM 6.0(Show-Funktionen)(Ausblenden von Funktionen)
Niederspannungs-industrielle Komponenten (EG000017) / Soft starter (EC000640)
Elektro -, Automatisierungs -, Prozessleittechnik / Niederspannungs-switch-Technologie / Laden breakout, breakout motor / Halbleiter-motor-controller oder Softstarter - ([email protected] [ACO300008])
Bemessungs-Betriebs-Strom Ie bei 40 °C Tu
 Ein Eins hundert sechzig
Bemessungs-Betriebsspannung Ue
 V 230 - 460
Bemessungsleistung Drehstrommotor, inline, bei 230 V
 kW Fünf und vierzig
Bemessungsleistung Drehstrommotor, inline, bei 400 V
 kW Neunzig
Nennleistung Drehstrom-motor, innen-delta, bei 230 V
 kW Null
Nennleistung Drehstrom-motor, innen-delta, bei 400 V
 kW Null
Interner bypass
 Ja
Mit display
 Keine
Drehmoment-Steuerung
 Keine
Nenn-Umgebungstemperatur ohne derating
 °C Vierzig
Rated control supply voltage Us bei AC 50 Hz
 V 0 - 0
Rated control supply voltage Us bei AC 60 HZ
 V 0 - 0
Rated control supply voltage Us bei DC
 V 24 - 24
Spannungsart zur betätigung
 DC
Integrierter überlastschutz des Motors
 Keine
Zulassungen
Produkt-Standards IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 Nein 0-M91; CSA-C22.2 Keine 14-05 CE-Kennzeichnung
UL File No. E251034
UL-Kategorie Keine Kontrolle. NMFT
CSA File-Nr. Null zwölf tausend fünf hundert acht und zwanzig
CSA-Klasse Nicht. 3211-06
North America Certification UL-gelistet, CSA-zertifiziert
Speziell für Nordamerika Keine
Geeignet für Zweig schaltungen
Current Limiting Circuit-Breaker Keine
Max. Nennspannung 480 V
Schutzart IP20; UL/CSA Type 1
Abmessungen
AWA8250-2330 Softstarter DS6
>
>
>>

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
DS6-340-90K-MX 103152 103152_DE.pdf 202 Kbytes DS6-340-90K-MX 103152 103152_DE.pdf
