DS6-340-90K-MX
103152
EATON-MOELLER
1

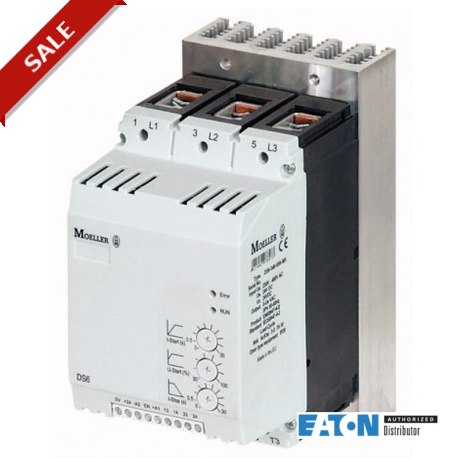

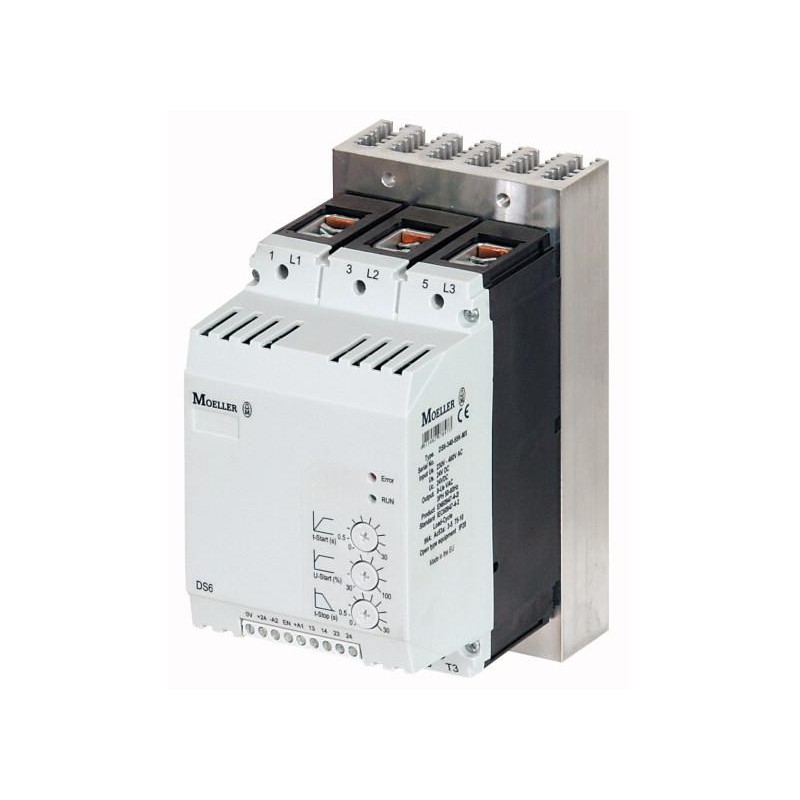

90KW SOFT STARTER
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Descrição | Com interno ignorar contactos | ||
Função | Dispositivo de partida suave para cargas trifásicas | ||
Corrente de alimentação (50/60 Hz) | ULN | V AC | 230 - 480 |
Tensão de alimentação | Us | 24 V DC | |
Controle de tensão | UC | 24 V DC | |
Atribuída classificação do motor (Padrão de conexão Em Linha) | |||
em 400 V, 50 Hz | P | kW | 90 |
em 460 V, 60 Hz | P | PS | 125 |
Corrente operacional nominal | |||
CA-53 | Eue | Um | 161 |
Inicialização de classe | CLASSE 10 (estrela-triângulo de substituição) CLASSE 20 (pesado dever de partida 3 x Iepor 45 s) | ||
Tensão nominal de operação | Ue | 230 V 400 V 480 V |
Geral | |||
Normas | IEC/EN 60947-4-2 UL 508 CSA22.2-14 GB14048 | ||
Aprovações | CE | ||
Aprovações | UL CSA C-Tick Da ukrsepro CCC | ||
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-3 Calor úmido, cíclico, IEC 60068-2-10 | ||
Temperatura ambiente | |||
Operação | na de na | °C | 0 - +40 até 60 em 1% redução de capacidade por Kelvin, o aumento de temperatura |
Armazenamento | na de na | °C | -25 - +55 |
Altitude | m | 0 - 1000 m, acima do que 1 % de redução por cada 100 m , até 2000 m | |
Posição de montagem | Vertical | ||
Grau de proteção | |||
Grau de Proteção | IP20 (terminais IP00) | ||
Integrada | Tipo de protecção IP40 pode ser alcançado por todos os lados com as tampas da NZM gama. | ||
Proteção contra contato direto | Dedo e volta da mão-prova | ||
Categoria de sobretensão/grau de poluição | II/2 | ||
Resistência a choques | 8 g/ms 11 | ||
Resistência a vibrações a PT 60721-3-2 | 2M2 | ||
Rádio o nível de interferência (IEC/EN 55011) | Um | ||
Peso | kg | 3.7 | |
Principal a realização de caminhos | |||
Tensão | Ue | V AC | 230 - 480 |
Frequência de alimentação | fLN | Hz | 50/60 |
Corrente operacional nominal | Eue | Um | |
CA-53 | Eue | Um | 161 |
Atribuída classificação do motor (Padrão de conexão Em Linha) | |||
em 230 V, 50 Hz | P | kW | 45 |
em 400 V, 50 Hz | P | kW | 90 |
em 230 V, 60 Hz | P | PS | 60 |
em 460 V, 60 Hz | P | PS | 125 |
Ciclo de sobrecarga IEC/EN 60947-4-2 | |||
AC-53.o-c | 160 A: AC-53.o-c: 3 - 5: 75 - 10 | ||
Interno ignorar contactos | na de na | ||
Curto-circuito | |||
na de na | NZMN2-M200 | ||
na de na | 3 x 20.610.32-400 | ||
Fusível base (número x de parte nenhuma.) | 3 x 21.313.02 | ||
Terminal de capacidades | |||
Comprimento do cabo | |||
Sólidos | mm2 | 1 x (4 - 185) 2 x (4 - 70) | |
Encalhado | mm2 | 1 x (4 - 185) 2 x (4 - 70) | |
Sólido ou trançado | AWG | 1 x (12 - 350 kcmil) 2 x (12 - 00) | |
Fita de cobre | MM | 2 x 9 x 0,8 x 10 x 16 x 0,8 | |
Torque de aperto | Nm | na de na | |
Chave de fenda (PZ: Pozidriv) | mm | PZ2;1 x 6 mm | |
Cabos de controle | |||
Sólidos | mm2 | 1 x (0.5 - 2.5) 2 x (0.5 - 1.0) | |
Flexível com virola | mm2 | 1 x (0.5 - 1.5) 2 x (0.5 - 0.75) | |
Encalhado | mm2 | 1 x (0.5 - 1.5) 2 x (0.5 - 1.0) | |
Sólido ou trançado | AWG | 1 x (21 - 14) 2 x (21 - 18) | |
Torque de aperto | Nm | 0.4 | |
Chave de fenda | mm | 0,6 x 3,5 | |
Circuito de controle | |||
Entradas digitais | |||
Controle de tensão | |||
DC-operado | V DC | 24 V CC +10 %/- 15 % | |
Consumo de corrente a 24 V | mA | ||
Externa de 24 V (sem carga) | mA | 14 | |
Pick-up de tensão | x Us | ||
DC-operado | V DC | 17.3 - 27 | |
Queda de tensão | x Us | ||
Operado DC | V DC | 0 - 3 | |
Pick-up tempo | |||
Operado DC | ms | 250 | |
Drop-out | |||
Operado DC | ms | 190 | |
Regulador de abastecimento | |||
Tensão | Us | V | 24 V CC +10 %/- 15 % |
Consumo de corrente | Eue | mA | 65 |
Consumo de corrente em pico de desempenho (perto de ignorar) a 24 V DC | EuPico | A/ms | 0,6/50 |
Notas | Tensão de alimentação externa | ||
Saídas de relé | |||
Número | 2 (TOR, Pronto) | ||
Faixa de tensão | V AC | 250 | |
AC-11 faixa de corrente | Um | 3, AC-11 | |
A função de arranque suave | |||
Tempos de rampa de | |||
Aceleração | s | 1 - 30 | |
Desaceleração | s | 0 - 30 | |
Início de tensão (= turn-off tensão) | % | 30 100 | |
Iniciar pedestal | % | 30 - 100 | |
Campos de aplicação | |||
Campos de aplicação | Começando macio de três-fase de motores assíncronos | ||
3-fase de motores | na de na | ||
Funções | |||
Comutação rápida (semicondutor contator) | - (mínimo o tempo de rampa de 1s) | ||
A função de arranque suave | na de na | ||
Reversão de partida | Solução externa necessária | ||
Supressão de transientes de encerramento | na de na | ||
Supressão de DC e componentes para motores | ● | ||
Potencial de isolamento entre a alimentação e o controle de seções | na de na | ||
Notas | |||
na de na Nominal de impulso atmosférico tensão:
|
De baixa tensão industrial componentes (EG000017) / Soft starter (EC000640) | |||
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor breakout / Semicondutor controlador de motor ou soft starter ([email protected] [ACO300008]) | |||
Operação de corrente nominal Ie, a 40 °C Tu | Um | 160 | |
Nominal tensão de operação Ue | V | 230 - 460 | |
Potência nominal de motores trifásicos, em linha, em 230 V | kW | 45 | |
Potência nominal de motores trifásicos, inline, em 400 V | kW | 90 | |
Potência nominal de motores trifásicos, dentro do delta, em 230 V | kW | 0 | |
Potência nominal de motores trifásicos, dentro do delta, em 400 V | kW | 0 | |
Interno ignorar | Sim | ||
Com display | Nenhum | ||
Controle de Torque | Nenhum | ||
Nominal de temperatura ambiente, sem redução de capacidade | °C | 40 | |
Avaliado controle de tensão de alimentação Nos no AC 50HZ | V | 0 - 0 | |
Avaliado controle de tensão de alimentação Nos no AC 60HZ | V | 0 - 0 | |
Avaliado controle de tensão de alimentação-Nos em DC | V | 24 - 24 | |
Tipo de tensão para acionamento | DC | ||
Integrado de proteção de sobrecarga do motor | Nenhum |
Padrões De Produto | IEC/EN 60947-4-2; GB 14048.6; UL 508, CSA-C22.2 Não 0-M91; CSA-C22.2 Não 14-05 marcação CE | ||
UL Arquivo Nº. | E251034 | ||
UL Controlo de Categoria Nenhuma. | NMFT | ||
CSA Arquivo. | 012528 | ||
CSA Classe Nenhuma. | 3211-06 | ||
América Do Norte Certificação | UL, CSA | ||
Especialmente concebido para a América do Norte | Nenhum | ||
Adequado para | Ramo de circuitos | ||
Limitação De Corrente Do Disjuntor | Nenhum | ||
Max. Tensão Nominal | 480 V | ||
Grau de Proteção | IP20; UL/CSA Tipo 1 |
