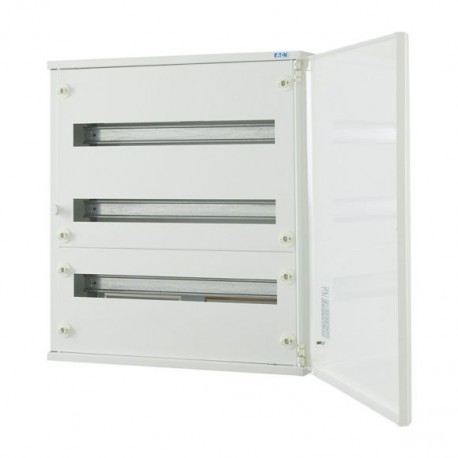

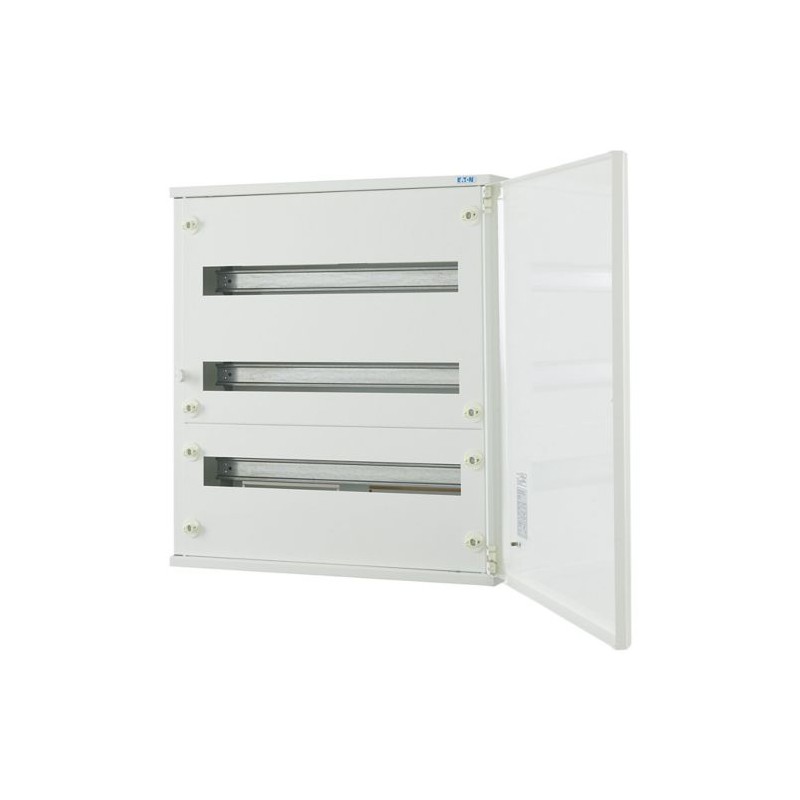

BF-O-3/72-E 283041 EATON ELECTRIC Arm. Metal. superficie con puerta opaca, 24 UM por fila, 3 filas, cerradur.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BF-O-3/72-E 283041 EATON ELECTRIC Arm. Metal. superficie con puerta opaca, 24 UM por fila, 3 filas, cerradur..

BF-O-3/72-E

283041

EATON-MOELLER

Disponible Envío el lunes

Arm. Metal. superficie con puerta opaca, 24 UM por fila, 3 filas, cerradura tipo E

Más detalles


Sistemas de distribución eléctrica (incluidos cuadros de control) > Pequeños distribuidores de instalación

Cajas y pequeños armarios de distribución

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $278.07
Precio unitario: $278.07

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Completa montada en la superficie plana de la placa de distribución, blanco, 24 de SU por fila, 3 filas, tipo E
Completa BF-O-./..-E montaje en superficie delgada placa de distribución, blanco RAL 9016, espacio de 24 unidades por fila, 3 filas, altura 600 mm, ancho de 543 mm, profundidad de 140 mm, incluye puerta con Profi línea de bloqueo de leva, placas frontales, montaje en riel DIN marco y neutral/PE terminales. Caja: caja cerrada de diseño, incluyendo la parte posterior de la placa, la placa posterior puede ser utilizado como una fijación de avión, 2 glándula de cable de la placa de insertos para adelgazar tableros de distribución con un ancho de 24 unidades espaciales, superior, knock-out cable de entrada de las aberturas en la parte inferior, terminales de pre-montado en la carcasa (sin pérdida de espacio en unidades). La pared de canal con el marco de la puerta, placa trasera que puede ser utilizado como una fijación de plano, cable de entrada de las aperturas que son fáciles de derribar, de 127 mm de profundidad, terminales de pre-montado en la carcasa (sin pérdida de espacio en unidades), 4 en el lado de la fijación de los soportes. Hoja de acero de la puerta con candado incluido como estándar, hoja de acero de la puerta con la ampliación de profundidad (necesario, por ejemplo, para instalar RMQ componentes en la puerta) (BFZ-OTR-./...) o hoja de puerta de acero con panel transparente (BFZ-OTT-./...) está disponible como accesorio. Extraíble para montaje en riel DIN marco, de 45 mm modular de la instalación de los dispositivos, de 150 mm DIN embarrado de distancia, Eaton interruptores de circuito puede ser integrado con kit de instalación, un universal de la placa de montaje puede ser instalado usando un kit de instalación para montaje en superficie de recintos (BFZ-O-ITMPL..). contacto eléctrico para el metal de la placa frontal logrado con cerradura especial en el recinto

Programa de entrega

La función básica de
Dispositivo básico
La función del producto
Instalación de tableros de distribución
Gama de productos
BF plana DBO
Diseño
Montaje en superficie
En el sitio de instalación
Interior
Tipo de instalación
Montaje en superficie
La Puerta/De La Solapa
Blanco
Grado de Protección
IP30
Color
Blanco
Módulo de rack
Rail-marco
Cubierta de protección contra el contacto accidental
Metal
Filas [Count]
Tres
Módulo de unidades por fila
Veinticuatro
Descripción
IP30
Clase De Protección I
Hoja de acero de la carcasa de color blanco (RAL 9016)
Entradas de Cable
Las entradas de cables en la parte superior e inferior
PE y N terminales de diseño
Terminales de tornillo
PE y N los terminales [Número x de área de sección transversal]
PE: 2 x 25 + 13 x 16
N: 2 x 25 + 13 x 16 mmDos
Los equipos suministrados
Recinto
Puerta con Profi-la Línea de tres puntos de cierre con giro de
Montaje en riel DIN marco
Glándula de Cable de la placa de inserciones (parte superior)
Placas frontales
Neutral-/conductor de protección terminal

Datos técnicos

General
Normas
IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura ambiente
-5 - +40 °C
Grado de Protección
IP30
Clase de protección
I (puesta a tierra)
Tensión nominal [Ue]
415 V AC
Frecuencia nominal [f]
50/60 Hz
Características de los materiales
Material
Hoja de acero con recubrimiento en polvo
Color
blanco (RAL 9016)
Propiedades de los materiales
MecánicaResistencia a los impactos
IK07

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
44 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
42 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 20 grados, en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
41 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Recinto Individual para montaje en pared [PV]
89 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890A partir carcasa para montaje en pared [PV]
85 W
La disipación de calor, a una temperatura ambiente de 35°C, delta T: de 35 grados en la parte superior de la caja, calculado según la norma IEC 60890Medio gabinete para montaje en pared [PV]
81 W
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
No es relevante para instalaciones interiores.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica a los cerramientos sin levantar el sida.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
IK07
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
IP30
10.4 Separaciones y distancias de fuga
Es el panel del generador de la responsabilidad.
10.5 Protección contra descargas eléctricas
< 0,1 Ω; cumple con la norma de producto requisitos.
10.6 la Incorporación de los dispositivos de maniobra y componentes
Es el panel del generador de la responsabilidad.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Uyo= 415 V AC
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
No se aplica a entornos básicos como se define en la norma en 62208.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
No se aplica a las cubiertas de metal.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
Cumple con la norma de producto requisitos.

Datos técnicos ETIM 7.0

Tableros de distribución (EG000023) / Pequeña placa de distribución (EC000214)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / Pequeña placa de distribución ([email protected] [ACN387011])
El método de montaje
Montaje en superficie (yeso)
Número de filas
Tres
Ancho en el número de separaciones modulares
Veinticuatro
Tipo de cubierta
Puerta
Modelo de portada
Cerrado
Transparente de la cubierta/de la puerta
No
Material de la carcasa
De acero
Altura
600 mm
Ancho
543 mm
Profundidad
140 mm
Construido en profundidad
140 mm
De la profundidad interior
131 mm
En riel DIN
Con placa de montaje
No
Extensión posible
No
EMC-versión
No
Color
Blanco
RAL-número de
Nueve mil dieciseis
Grado de protección (IP)
IP30
Con bloqueo
No
Tipo de cierre
Otros

Dimensiones

mas_XBF_O_Br2
La altura H [mm] = 600
