EATON - MOELLERScatole di distribuzione compattiBF-O-3/72-E 283041 Y7-283041 EATON ELECTRIC Quadro di distribuzione piatto sopra intonaco completo, bianco, ..

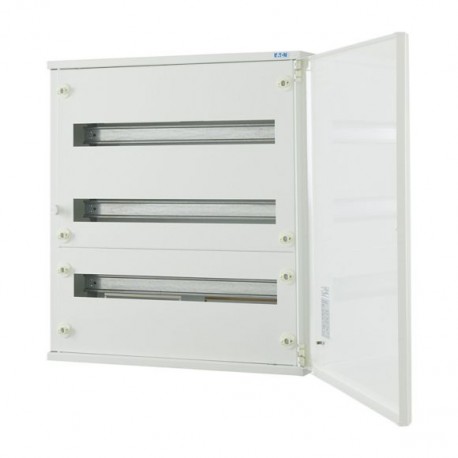

EATON - MOELLER BF-O-3/72-E 283041 Y7-283041 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

BF-O-3/72-E 283041 Y7-283041 EATON ELECTRIC Quadro di distribuzione piatto sopra intonaco completo, bianco, ..

Riferimento: BF-O-3/72-E

Codice: 283041

Numero di catalogo: Y7-283041

Produttore: EATON - MOELLER

Descrizione:

Quadro di distribuzione piatto sopra intonaco completo, bianco, 24UP per serie, 3 file, esecuzione e
Braccio. Metallo. superficie con porta opaca, 24 UM per fila, 3 file,
Eaton xComfort BF sistemi in BT Quadri di distribuzione finali. Quadro di distribuzione piatto montato a vista completo, bianco, 24 SU per fila, a 3 file, tipo E
Completo BF-O-./.. -Quadro di distribuzione di superficie Slim E, bianco RAL 9016, 24 unità di spazio per fila, 3 file, altezza 600 mm, larghezza 543 mm, profondità 140 mm, include porta con serratura a camme Profi line, frontalini, telaio di montaggio su guida DIN e morsetti neutro/PE. Custodia: design chiuso, compresa la piastra posteriore, la piastra posteriore utilizzabile come piano di fissaggio, 2 inserti pressacavo per quadri di distribuzione sottili con una larghezza di 24 unità di spazio, superiore, aperture di ingresso del filo cieco nella parte inferiore, terminali preassemblati nella scatola (nessuna perdita di unità di spazio). Canale a parete con telaio porta, piastra posteriore utilizzabile come piano di fissaggio, aperture per l'ingresso dei cavi facili da rimuovere, profondità di 127 mm, terminali preassemblati nella scatola (nessuna perdita di unità di spazio), 4 staffe di fissaggio laterali. Come accessorio, la porta in lamiera d'acciaio con serratura a camme inclusa di serie, la porta in lamiera d'acciaio con profondità maggiorata (necessaria, ad esempio, per l'installazione di componenti RMQ sulla porta) (BFZ-OTR-./...) o la porta in lamiera d'acciaio con pannello trasparente (BFZ-OTT-./...) Telaio di montaggio su guida DIN rimovibile, per dispositivi di installazione modulari da 45 mm, distanza tra le sbarre DIN di 150 mm, gli interruttori automatici Eaton possono essere integrati con il kit di installazione, una piastra di montaggio universale può essere installata utilizzando un kit di installazione per armadi di superficie (BFZ-O-ITMPL..). Contatto elettrico per la piastra metallica realizzato con bloccaggio speciale sulla custodia

Categorie:

  • sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
  • EATON - MOELLER > Scatole di distribuzione compatti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 226,40 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo
Spedizione in stock domani. 1 unità.

Più unità, scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton xComfort BF - quadro di distribuzione compatto
Sigla catalogo
283041
EAN
4015082830410
Lunghezza/profondità del prodotto
150 mm
Altezza prodotto
610 mm
Larghezza prodotto
555 mm
Peso prodotto
10.3 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 61439-1
IEC/EN 62208
IEC/EN 61439-3
Codice modello
BF-O-3/72-E

Delivery program

Tipo
Dispositivo base BF piatto DBO Quadri di distribuzione
Applicazione
Interno (sito di installazione)
Colore
Bianco
Bianco traffico (RAL 9016)

Technical Data - Electrical

Tensione nominale in AC
415 V AC
Frequenza nominale dei contatti
50 Hz / 60 Hz

Technical Data - Mechanical

Tipo di chiusura
Altro
Larghezza in base al numero di distanziali modulari
24
Metodo di montaggio
barra DIN
A montaggio superficiale (gesso)
Montaggio a vista
Materiale
Lamiera d'acciaio, verniciatura a polvere
Grado di protezione
IK07 (resistenza agli impatti)
IP30
Numero di unità passo modulo per riga
24
Numero di file
3
Tipo di morsetto
Morsetti a vite
Numero morsetto N e PE e sezione trasversale
N: 2 x 25 mm² + 13 x 16 mm²
PE: 2 x 25 mm² + 13 x 16 mm²
Profondità interna
150 mm
Altezza incorporata
610 mm
Larghezza interna
555 mm
Profondità interna
131 mm
Colore coperchio/sportello
Bianco
Modello coperchio/sportello
Chiuso
Tipo di coperchio/sportello
Porta
Singola
Tipo rack modulo
Telaio di guida
Materiale della calotta protettiva
Metallo

Temperature-rise verification as per IEC 60890

Diss. cal. amb. 35°C Δ T: 20°C p. sup. custodia centr. fis. parete(IEC 60890)
41 W
Diss. cal. amb. 35°C Δ T: 35°C p. sup. custodia centr. fis. parete(IEC 60890)
81 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia singola a parete(IEC 60890)
44 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia avv. fis. parete(IEC 60890)
42 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia singola a parete(IEC 60890)
89 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia avv. fis. parete(IEC 60890)
85 W

Design verification as per IEC/EN 61439 - technical data

Dati sulla temperatura ambiente di esercizio
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Non rilevante per installazione interna.
10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2.6 Impatto meccanico
IK07
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
IP30
10.4 Distanze d’isolamento superficiale
È responsabilità del costruttore del quadro elettrico di comando.
10.5 Protezione da folgorazione
< 0.1 Ω; i requisiti della norma di prodotto sono soddisfatti.
10.6 Incorporamento di componenti e dispositivi di commutazione
È responsabilità del costruttore del quadro elettrico di comando.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Ui = 415 V AC
10.9.3 Tensione di tenuta a impulsi
Non pertinente per custodia vuota secondo EN 62208.
10.9.4 Test custodie in materiale isolante
Non pertinente per custodia in metallo.
10.10 Riscaldamento
Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Soddisfa i requisiti della norma di prodotto.

Additional information

Caratteristiche
Versione EMC
Morsettiera di terra
Morsetto conduttore neutro
Dotato di:
Custodia
Flange passanti per cavi (in alto)
telaio di montaggio guida DIN
Piastre frontali
Morsetto del conduttore di protezione e neutro
Porta con chiusura a chiavistello Profi-Line
Funzioni
Apparecchio base
Sigillabile
Grado di protezione
Classe di protezione I (messo a terra)
Numero RAL
9016
Caratteristiche speciali
Classe di isolamento I IP30 Alloggiamento in lamiera di acciaio bianca (RAL 9016)
Utilizzato con
Apparecchio base
Quadro di distribuzione filo muro BF
Quadro di distribuzione di installazione

ETIM for 283041 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000214)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaapparente
Nome caratteristicanumero di file (EF000266)
Valore caratteristica3
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica24
Nome caratteristicatipo di copertura (EF000339)
Valore caratteristicaporta
Nome caratteristicatipo di coperchio (EF009212)
Valore caratteristicachiuso
Nome caratteristicatipo di porta (EF004464)
Valore caratteristicaEV000426
Nome caratteristicacoperchio/porta trasparente (EF006244)
Valore caratteristicaNo
Nome caratteristicaporta di trasmissione del segnale (EF015941)
Valore caratteristicaNo
Nome caratteristicacon serratura (EF006306)
Valore caratteristicaNo
Nome caratteristicatipo di chiusura (EF004462)
Valore caratteristicaaltro
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaacciaio
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica150 mm
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica610 mm
Nome caratteristicalarghezza di montaggio (EF000846)
Valore caratteristica555 mm
Nome caratteristicaprofondità interna (EF001131)
Valore caratteristica131 mm
Nome caratteristicamorsetto di messa a terra (EF015776)
Valore caratteristicaSì
Nome caratteristicamorsettiera a conduttore neutro (EF015777)
Valore caratteristicaSì
Nome caratteristicabarra DIN (EF001134)
Valore caratteristicaSì
Nome caratteristicacon piastra di montaggio (EF000118)
Valore caratteristicaNo
Nome caratteristicapossibilità di applicazione (EF001088)
Valore caratteristicaNo
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicabianco
Nome caratteristicanumero RAL (EF000116)
Valore caratteristica9016
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
Nome caratteristicaaltezza (EF000040)
Valore caratteristica610 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica555 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica150 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
BF-O-3/72-E Y7-283041 283041 IT_283041.pdf
118 Kbytes
PDF CATALOGUE EATON EN
38 Mbytes
