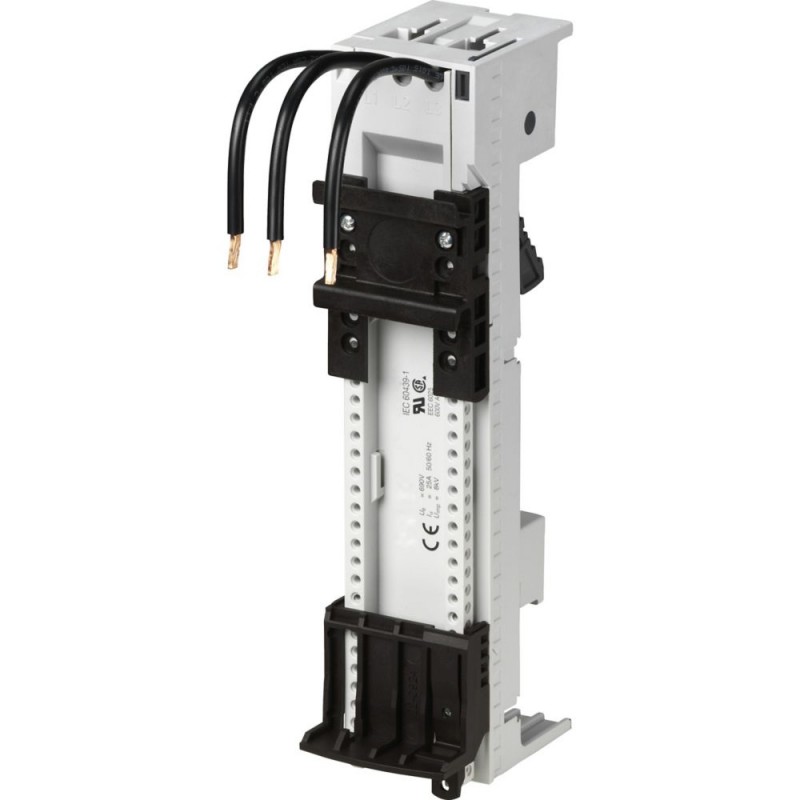

BBA0-25 101451 EATON MOELLER Adaptador de embarrados Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BBA0-25 101451 EATON MOELLER Adaptador de embarrados

BBA0-25

101451

EATON - MOELLER

4

Disponible

Envío el hoy

Adaptador de embarrados

Más detalles


Interruptores Protectores Motor Guardamotores

Interruptor protector motor PKZ (Accesorios) - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

Cantidad Precio
4+$22.11
12+$20.59
20+$20.08
28+$19.80
36+$19.63
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  60 mm sistema
Gama de productos
  Accesorios
Accesorios
  Embarrado de adaptadores

  Para el montaje de la plana Cu-barras colectoras con 60 mm entre el embarrado centros, con capacidad para 5 mm y 10 mm de espesor de embarrado
Corriente de operación nominal de 25 a
Para DOL Arranque
Para el uso con
  Embarrado adaptador de PKZ0, PKE
Voltaje de operación nominal
UeV690
Corriente de operación nominal
YoeUn25
Capacidad del Terminal
  AWG 12
(4 mm2)
Adaptador de ancho
 mm45
Adaptador de longitud
 mm200
Riel DIN
 Cantidad1
Para el uso con
  PKZM0, PKE + DILM7
PKZM0, PKE + DILM9
PKZM0, PKE + DILM12
PKZM0, PKE + DILM15
na de na
Adaptador de ancho
 mm45
Para el uso con
  PKZM0, PKE + DILM7
PKZM0, PKE + DILM9
PKZM0, PKE + DILM12
PKZM0, PKE + DILM15
na de na
Notasna de na

En combinación con los componentes individuales PKZM0, PKE y DILM.

Uso directo con el starter set PKZM0-XMD12.

Completamente montado y probado combinación con MSC-D...

La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn25
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW1.9
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C55
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / Embarrado adaptador (EC001531)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Bus de sistema trunking (LV circuitos) / Embarrado (adaptador de bajo voltaje de la tecnología de conmutación) ([email protected] [ACN951008])
Riel de montaje de armamento
  1 riel de montaje
Tipo de conexión eléctrica
  Ronda de conductor de cobre de banda
La corriente nominal En
 Un25
Min. embarrado de espesor
 mm5
Max. embarrado de espesor
 mm10
Ancho del adaptador
 mm45
Ferrocarril de ancho
 mm35
Embarrado de distancia
 mm60
Aprobaciones
Normas De Producto  UL 508A; CSA-C22.2 Nº 14; IEC60439-1; marcado CE
UL File No.  E300273
UL Categoría de Control No.  NMTR
Archivo CSA No.  232140
CSA Clase No.  3211-37
América Del Norte Certificación  Reconocido por UL, certificación CSA
Diseñado especialmente para América del Norte  No
Max. Clasificación De Voltaje  600 V AC
Dimensiones
IL03402015Z (AWA1210-2324) adaptador de Bus

>>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-Adaptador de embarrados - EATON - BBA0-25 - 101451 English 199 Kbytes pdf-Adaptador de embarrados - EATON - BBA0-25 - 101451
