> >>BBA0-25 101451 ELECTRIC barramentos adaptador
Produto anterior Próximo produto

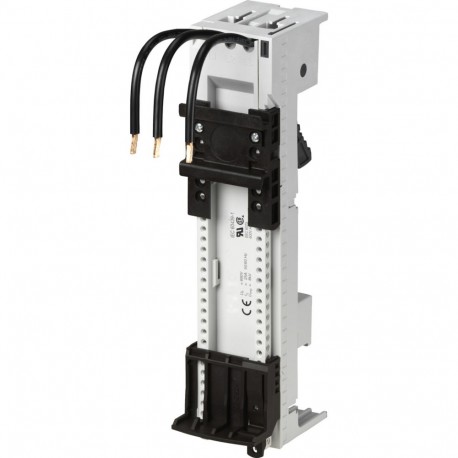

BBA0-25 101451 EATON ELECTRIC barramentos adaptador Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA0-25 101451 EATON ELECTRIC barramentos adaptador

BBA0-25

101451

EATON-MOELLER

4

barramentos adaptador

Mais detalhes


Disjuntores de baixa tensão > Adaptador de barra colectora

Acessórios PKZ

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $104.06
Preço unitário: $26.01

Quantidade Preço
4+$26.01
8+$22.93
12+$22.77
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Adaptador de barramento, 45mm, 25A, 1
Adaptador de barramento de 45mm para barramento de sistema de 60mm, trilho DIN, três cabos pronto para ser conectado (AWG12 / 4mm2) para a ligação de equipamento, utilizável para o disjuntor de proteção do motor PKZM0, PKE e dol starter/ MSC-D(E)(A) contator de potência DILM7 para DILM15, corrente nominal de emprego: 25A

Programa de entrega

acessórios
Adaptadores de barramento
Para montagem em barramentos televisão de cobre com 60 mm de distância do centro barramento espessura barramento de 5 mm e 10 mm.
A corrente nominal do uso 25A
Para dol starter
pode ser usado para
Adaptadores de barramento PKZ0, PKE
Tensão operacional nominal [Ue]
690 V
A corrente nominal do uso [eue]
25 A
Secção transversal dos condutores de
AWG 12
(4 mm2)
Largura da placa
45 mm
Comprimento do adaptador
200 mm
Trilho DIN snap-on
1 Número
Largura da placa
45 mm
use com
PKZM0, PKE + DILM7
PKZM0, PKE + DILM9
PKZM0, PKE + DILM12
PKZM0, PKE + DILM15
MSC-D(M)-0,25-M7... - MESTRADO-D(M)-16-M15...
Notas
Use em combinação com componentes individuais PKZM0, PKE e o conjunto de DILM DOL PKZM0-XDM12.
Combinação completamente montado e testado com a MSC D...

Design verifica de acordo com a norma IEC/EN 61439

Dados técnicos para projeto verifica
A corrente nominal de utilizar para os dados relacionados à dissipação [On]
25 A
Dissipação por pólo, como uma função da corrente [Pvid]
0 W
A dissipação do dispositivo, como uma função da corrente [Pvid]
1,9 W
Dissipação estática, independente da corrente [Pvs]
0 W
Dissipação de energia [Pve]
0 W
Temperatura ambiente de serviço min.
-25 °C
Temperatura ambiente máx serviço.
+55 °C
Design verifica de acordo com a IEC/EN 61439
10.2 a Adequação de materiais e componentes10.2.2 Resistência à corrosão
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.1 Resistência da caixa, para o calor
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.2 Resistência do material isolante ao calor níveis normais de
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.3 Resistência do material isolante ao calor níveis extraordinários
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.4 Resistência à irradiação UV
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.5 de Elevação
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.6 Prova
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.7 Rotulagem
Os requisitos da norma de produto são atendidos.
10.3 Graus de proteção fornecidos pelos gabinetes
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.4 Vias de dispersão de ar e de superfície
Os requisitos da norma de produto são atendidos.
10.5 Proteção contra choque elétrico
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.6 flush Montagem de aparelhos
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.7 Circuitos internos e conexões
É da responsabilidade do fabricante, do painel elétrico.
10.8 Conexões de condutores introduzido de fora
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.2 força dieléctrica em frequência da rede
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.3 impulso de Tensão
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.4 Teste de caixas de material isolante
É da responsabilidade do fabricante, do painel elétrico.
10.10 Aquecimento
O cálculo do superaquecimento é a responsabilidade do fabricante do painel elétrico. A Eaton fornece dados sobre a dissipação do equipamento.
10.11 Resistência a curto-circuito
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.12 EMC
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.13 funcionamento mecânico
Para a unidade de requisitos são atendidos, respeitando as orientações do manual de instruções de montagem (A).

Dados técnicos, de acordo com ETIM 7.0

equipamentos elétricos em baixa tensão (EG000017) / adaptador de barramento (EC001531)
A Técnica Da Ar., Elém., A Energia, A Tecnologia. Comm., Rede E Proc. Pipeline / Tecnologia, de Baixa Tensão o Interruptor de Distribuição de Binários (Tecnologia Ns de Comutação) / adaptador de Barramento de baixa tensão de tecnologia de comutação) ([email protected] [ACN951011])
componentes de suporte guia
1 guia do rolamento
execução da conexão elétrica
3 condutores 12 AWG
corrente nominal Em
25 A
espessura min. da pista, eletrificada
5 mm
espessura máx. da pista, eletrificada
10 mm
a largura da placa
45 mm
a largura das guias de
35 mm
distância dos guias
60 mm

Aprovações

Padrões De Produto
UL 508A; CSA-C22.2 Nº 14; IEC60439-1; marcação CE
UL Arquivo Nº.
E300273
UL Controlo de Categoria Nenhuma.
NMTR; NMTR7
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Max. Tensão Nominal
600 V CA

Tamanho

1210DIM-30

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
