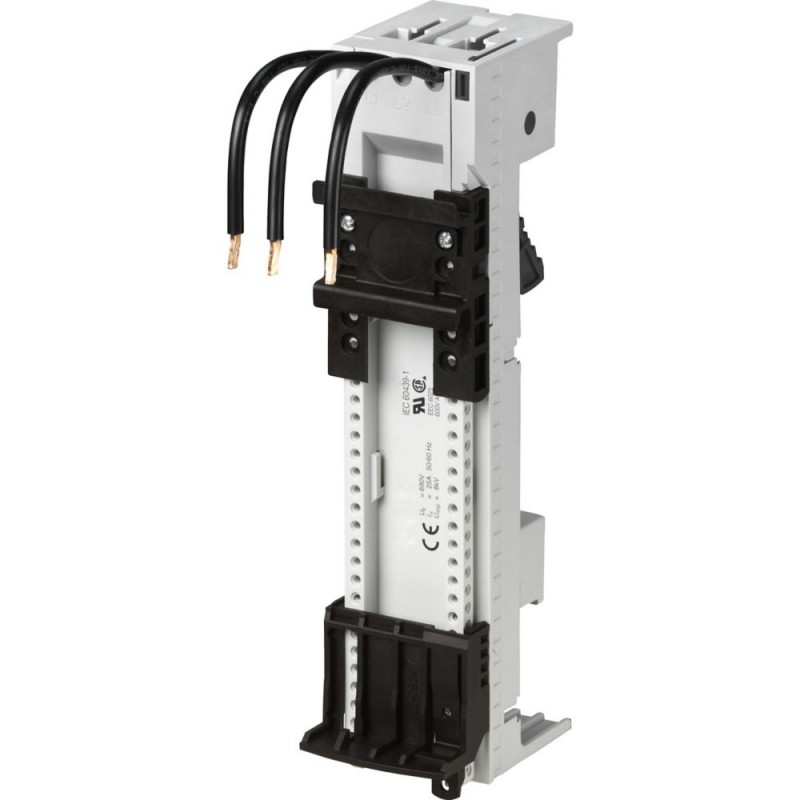

BBA0-25 101451 EATON ELECTRIC Sammelschienenadapter, 45 mm, 25 A, 1 Tragschiene Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BBA0-25 101451 EATON ELECTRIC Sammelschienenadapter, 45 mm, 25 A, 1 Tragschiene

BBA0-25

101451

EATON-MOELLER

4

Sammelschienenadapter, 45 mm, 25 A, 1 Tragschiene

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienen-Adapter

PKZ Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $104.27
Stückpreis: $26.07

Menge Preis
4+$26.07
8+$22.97
12+$22.82
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Sammelschienenadapter, 45 mm, 25 A, Tragschiene: 1
45mm Sammelschienenadapter für 60mm Sammelschienensystem, eine Tragschiene, drei vorkonfektionierte Leitungen (AWG12 / 4mm²) zum Anschluss an Schaltgerät, verwendbar für Motorschutzschalter PKZM0, PKE und Direktstarter/ MSC-D(E)(A) mit Leistungsschütz DILM7 bis DILM15, Bemessungsbetriebsstrom: 25A

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Sammelschienenadapter
Sortiment
60-mm-System
Zum Aufbau auf CU‐Flachschienen mit 60 mm Schienenmittenabstand, für 5 mm und 10 mm Schienendicke geeignet
Bemessungsbetriebsstrom 25 A
Für Direktstarter
verwendbar für
Sammelschienenadapter PKZ0, PKE
Bemessungsbetriebsspannung [Ue]
690 V
Bemessungsbetriebsstrom [Ie]
25 A
Leitungsquerschnitt
AWG 12
(4 mm²)
Adapterbreite
45 mm
Adapterlänge
200 mm
Tragschiene
1 Anzahl
Adapterbreite
45 mm
verwendbar für
PKZM0, PKE + DILM7
PKZM0, PKE + DILM9
PKZM0, PKE + DILM12
PKZM0, PKE + DILM15
MSC-D(M)-0,25-M7… - MSC-D(M)-16-M15…
Hinweise
In Kombination mit Einzelkomponenten PKZM0, PKE und DILM Direktstarterset PKZM0-XDM12 verwenden.
Fertig montierte und geprüfte Kombination mit MSC-D...

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
25 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
1.9 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Sammelschienen-Adapter (EC001531)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schienenverteilung (NS) / Sammelschienen-Adapter (NS-Schalttechnik) (ecl@ss13-27-37-03-04 [ACN951016])
Tragschienenbestückung
1 Tragschiene
Ausführung des elektrischen Anschlusses
3 Leitungen AWG 12
Bemessungsstrom In
25 A
Min. Stromschienendicke
5 mm
Max. Stromschienendicke
10 mm
Breite des Adapters
45 mm
Schienenbreite
35 mm
Schienenabstand
60 mm

Approbationen

Product Standards
UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR; NMTR7
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Max. Voltage Rating
600 V AC

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
BBA0-25 BBA0-25 101451 DE_101451.pdf 111 Kbytes BBA0-25 BBA0-25 101451 DE_101451.pdf
