Dupline®

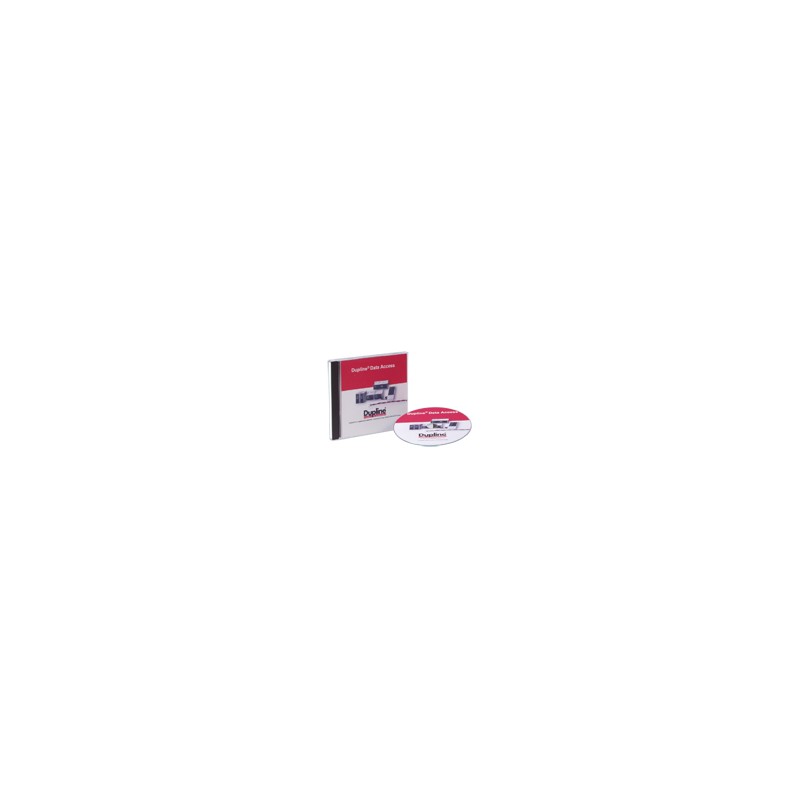

Paquete de Software Dupline® Data Access
DupDatAcc
• Controlador DDE incluido
• Controlador ActiveX incluido
• “Copiar y pegar” datos Dupline® en EXCEL y en otros clientes DDE
• Fácil acceso a los datos Dupline® desde
Microsoft Visual Basic, Borland C++ y Delphi
• Funciona con G38900014, G380000xx, G380010xx, G34900005700
• Lee datos digitales, AnaLink, analógicos multiplexados y valores de contadores
• Escribe datos digitales
Descripción del Producto
Código de Pedido
DupDatAcc
El Paquete Dupline® Data Access contiene dos herra- mientas de software que proporcionan fácil acce- so desde un PC a datos digitales, analógicos y valores Dupline® a través del puerto serie del Mas- ter Generador de Canales (G38900014 ó G389000xx). También puede utilizarse el
culo y los datos analógicos, digitales o valores actualiza- dos continuamente de Dupli- ne® se crean mediante sim- ples operaciones de ‘copiar y pegar’. Crear botones EXCEL para el control de las señales Dupline® también es fácil.
El controlador Active X Dupli- ne® proporciona una interfaz ActiveX (ActiveX = COM =
Modelo
Selección del Modelo
Paquete de Software Código de pedido
DUPDATACC
Requerimientos del Sistema
Módulo Master G34960005,
Component Object Model),
si bien sólo para señales digitales. El controlador DDE Dupline® ofrece una interfaz DDE (intercambio dinámi- co de datos) que se puede utilizar desde aplicaciones que soportan los clientes del DDE tales como Microsoft EXCEL. Los enlaces entre las celdas de las hojas de cál-
estándar en Microsoft para la comunicación entre dos productos. El controlador Active X Dupline® puede utilizarse desde cualquier herramienta de desarro- llo que soporte los clien- tes de ActiveX, tales como Microsoft Visual Basic y Borland C++ builder.
El software Dupline® Data Access puede utilizarse con las siguientes versiones de Windows:
Windows 95, Windows 98, Windows ME,
Windows NT 4, service pack 4 o superior, Windows 2000
Windows XP
Windows 7, 32 y 64 bit
Modo de Funcionamiento
El paquete Dupline® Data Access, para una fácil interco- nexión de Dupline® a PC, funciona con una de las siguien- tes unidades de interfaz/control Dupline® RS232/RS485: G38900014, G380000xx, G380010xx, G34960005. Se puede acceder a cualquier tipo de datos Dupline® (digitales, Ana- Link, analógicos multiplexados, valores) y se puede contro- lar el estado de las salidas digitales Dupline®.
• CONTROLADOR DDE
El propósito principal del controlador DDE es facilitar la accesibilidad de los datos Dupline® desde Microsoft EXCEL. Una vez activado el controlador DDE, puede crear- se un enlace dinámico a una celda de una hoja de cálculo EXCEL del siguiente modo:
1. Seleccione el tipo de dato y dirección Dupline® en el
“árbol de selección” del controlador DDE.
2. Pulse Ctrl+C o pulse con el botón derecho del ratón en el elemento y seleccione Copiar.
3. Cambie a EXCEL y seleccione la celda que desea enla- zar a la dirección Dupline®.
4. Finalmente, pulse Ctrl+V o seleccione Pegar en el menú
Editar de Excel.
Ahora, en cualquier momento, el estado a tiempo real del
canal Dupline® seleccionado aparecerá en la celda de la hoja de cálculo. Los valores analógicos y los valores aparecerán como valores, mientras que los datos digitales aparecen como texto (“ON” , “OFF”). Si se desea escalamiento o una representación distinta de los datos, estos pueden proce- sarse posteriormente utilizando las funciones estándar de EXCEL.
Las direcciones digitales pueden ser controladas a través del lenguaje VB Script de Excel. Si se selecciona el menú de la caja de herramientas EXCEL ver/herramientas/control, se puede definir un botón de control y colocarse en la hoja de cálculo. Para enlazar el botón a una función de control Dupline®, en este ejemplo de control del canal A4, deberá introducirse el código de abajo para el “macro” que define la función del botón:
Código para enviar un pulso en la dirección A4: (esto crea la misma respuesta que por ejemplo un impulso de un botón para A4 puede por ejemplo utilizarse para conmutar un canal flip-flop)
Dim ch As Long
ch = Aplicación.DDEIniciar(“DlDdeSrv”, “Digital”) Aplicación.DDEEjecutar ch, “Conmutar:A4” Aplicación.DDETerminar ch
