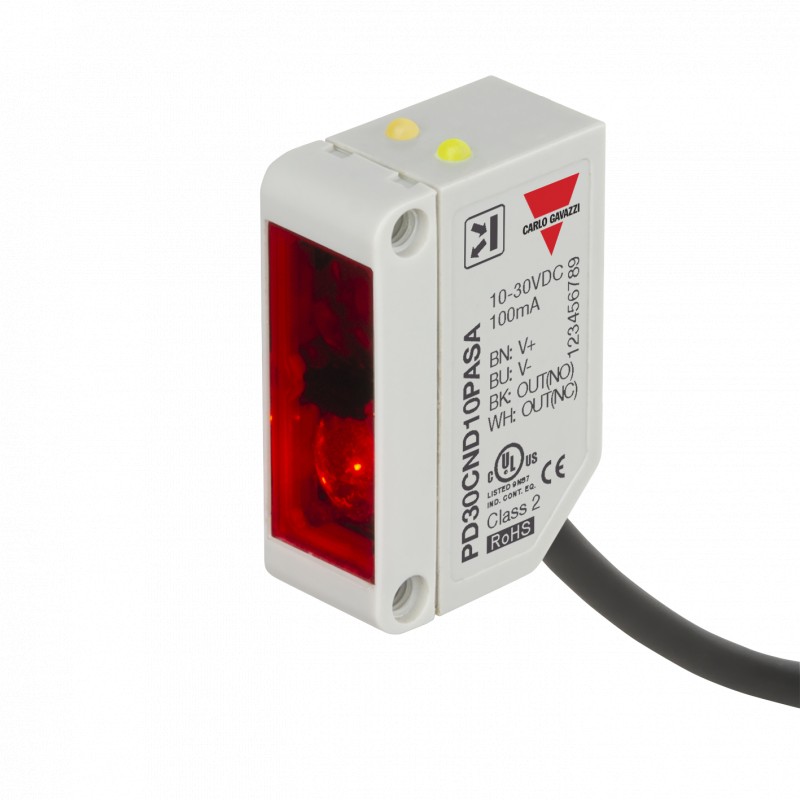

PD30CND10PASA CARLO GAVAZZI Fotocélula reflexión directa, miniatura plástico VCC con potenciómetro en la par..

Fotocélulas
Reflexión directa
Modelo PD30CND10....SA
• Sensor miniatura
• Alcance: 1 m
• Ajuste de sensibilidad con potenciómetro
• Luz roja modulada 625 nm
• Tensión de alimentación: de 10 a 30 VCC
• Salida: 100 mA, ajuste de fábrica NPN o PNP
• Función programable: detección con luz y oscuridad
• LED de indicación para salida, estabilidad y alimentación conectada
• Protección: inversión de polaridad, cortocircuitos y transitorios
• Versión con cable y con conector
• Alta inmunidad a interferencias electromagnéticas
Descripción del producto
Código de pedido PD30CND10NAM5SA
La serie PD30CND10 es una gama de sensores en caja compacta reforzada de PMMA/ ABS de 10 x 30 x 20 mm.
Estos sensores son idóneos para aplicaciones que requi­ eren un alto grado de pre­ cisión de detección y un tamaño reducido.
Caja compacta y LED de gran potencia para una excelente relación tamaño­rendimiento. La función de potenciómetro para el ajuste de la sensibili­ dad ofrece gran flexibilidad a los sensores. El tipo de salida es predefinido (NPN o PNP), y la función de conmutación de salida es de salida NA y NC.
Modelo
Tipo de caja Tamaño de la caja Material de la caja Longitud de la caja Principio de detección Distancia de detección Tipo de salida Configuración de salida Tipo de conexión
Ajuste de sensibilidad
Selección del modelo
Caja Alcance Conexión Código de pedido Código de pedido
An. x Al. x F Sn NPN PNP
Detec. con luz y oscuridad Detec. con luz y oscuridad
10 x 30 x 20 mm 1 m Cable PD 30 CND 10 NASA PD 30 CND 10 PASA
10 x 30 x 20 mm 1 m Conector PD 30 CND 10 NAM5SA PD 30 CND 10 PAM5SA
Especificaciones
Distancia de detección
nominal (Sn) Hasta 1m, referencia: tarjeta de prueba Kodak R27
blanca, 90% reflectancia,
200 x 200 mm.
Zona ciega ≤ 20 mm @ distancia máxima
Sensibilidad
Ajuste eléctrico 210˚ Ajuste mecánico 240˚
Variación por temperatura ≤ 0,2%/ºC Histéresis (H) 5% a 20% Tensión de alimentación
nominal (UB) De 10 a 30 VCC
(ondulación incl.)
Ondulación (Urpp ) 10%
Corriente de salida
Continua (Ie) ≤ 100 mA Transitoria (I) ≤ 100 mA
(máx. capacidad de carga 100 nF)
Intensidad de funcionamiento
mín. (Im) 0,5 mA
Corriente de fuga (Ir ) ≤ 100 µA
Caída de tensión (Ud ) ≤ 2 V CC @ Ie máx.
Protección Cortocircuitos, inversión de polaridad y transitorios
Fuente de luz InGaAIP, LED, 625 nm
Tipo de luz Roja modulada
Ángulo de emisión ± 2º @ distancia intermedia de detección
Foco luminoso 110 mm a 1,5 m Luz ambiental ≤ 10.000 lux Frecuencia operativa ≤ 1000 Hz Tiempo de respuesta
OFF­ON (tON) ≤ 0,5 ms
ON­OFF (tOFF) ≤ 0,5 ms
Retardo a la conexión (tv) ≤ 30 mseg.
Función de salida
Colector abierto NPN o PNP por tipo de sensor
Consumo de corriente
sin carga (Io) ≤ 25 mA a UB max
Especificaciones sujetas a cambios sin previo aviso (11.11.2013) 1
