Cellulles photoélectriques Rétro réfléchissant, polarisé Type PD30CND10....SA
• Portée du capteur miniaturisé
• Portée : 6 m
• Ajustement de sensibilité par potentiomètre
• Modulé, Lumière rouge 625 nm
• Tension d’alimentation : 10 à 30 VCC
• Sortie : 100 mA, préréglage NPN ou PNP
• Fonction commutation travail et repos programmable
• Indication LED pour sortie, stabilité et mise sous tension
• Protection : polarité inverse, court circuit et transitoires
• Versions câble et conducteur
• Excellente performance EMC
Description du produit
Référence
PD30CND10NAM5SA

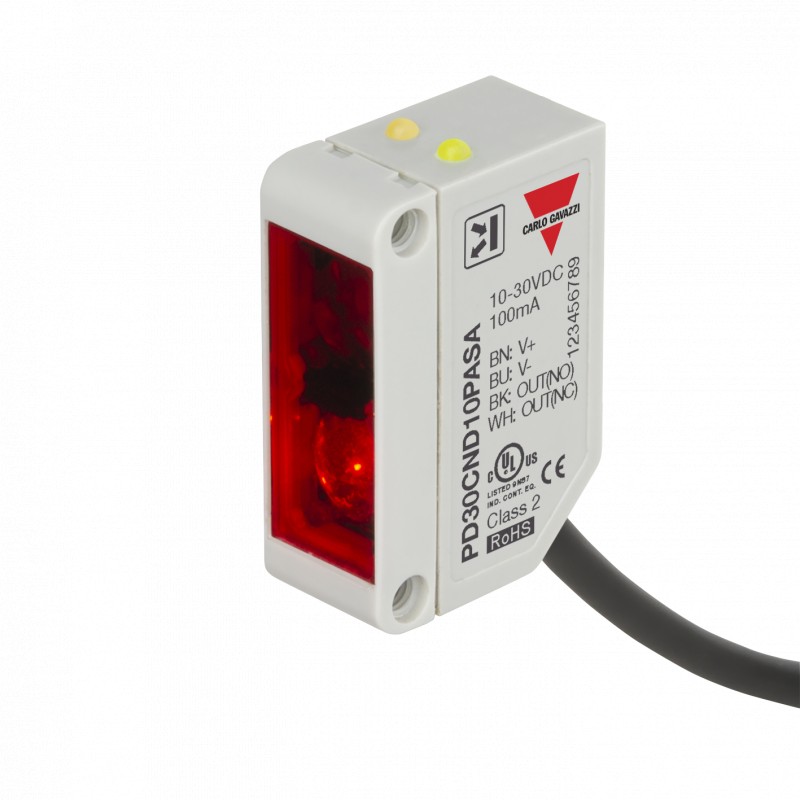

La famille des capteurs PD30CND10 est livrée dans un boîtier PMMA/ABS com- pact renforcé de 10 x 30 x 20 mm.
Les capteurs sont utiles dans des applications où une détection de haute précision, de même qu’une taille minia- turisée, sont nécessaires.
Un boîtier compact et une
LED de grande puissance pour un excellent rapport performance-dimension.
Le potentiomètre d'ajuste- ment de sensibilité confère aux capteurs une grande souplesse.
Le type de sortie est NPN ou PNP et la fonction de com- mutation de la sortie est NO et NF.
Type
Style du boîtier Taille du boîtier Matériel du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration sortie Type de connexion
Ajustement de sensibilité
Sélection type
Boîtier Portée Connexion N° de commande N° de commande
L x H x P Sn NPN PNP
Commutation Travail/Repos Commutation Travail/Repos
10 x 30 x 20 mm 1000 mm Câble PD 30 CND 10 NASA PD 30 CND 10 PASA
10 x 30 x 20 mm 1000 mm Conducteur PD 30 CND 10 NAM5SA PD 30 CND 10 PAM5SA
Spécifications
Distance nominale
de fonctionnement (Sn) Jusqu’à 1 m, cible de référence Kodak carte test
R27, blanc, 90% réfléchis- sant, 200 x 200 mm
Zone aveugle ≤ 20 mm à distance maxi- male
Courant minimum
de fonctionnement (Im) 0,5 mA
Courant à l’état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2 Vcc à Ie maxi
Protection Court-circuit, polarité inverse et transitoires
Source lumière InGaAIP, LED, 625 nm
Sensibilité
Ajustement électrique 210° Ajustement mécanique 240°
Dérive de température ≤ 0,2%/ºC Hystérésis (H) 5% à 20% Tension nominale
de fonctionnement. (UB ) 10 à 30 VCC (ondulation comprise)
Ondulation (Urpp ) ≤ 10%
Courant de sortie
Continu (Ie) ≤ 100 mA
Courte durée (I) ≤ 100 mA (capacité max.
de charge 100 nF)
Courant d’alimentation
sans charge (Io) ≤ 25 mA à UB maxi
Type lumière Rouge, modulé
Angle de captage ± 2º à distance de détection
Point lumineux 110 mm à 1,5 m Lumière ambiante ≤ 10 000 lux Fréquence de fonctionnement ≤ 1000 Hz Temps de réponse
ARRÊT-MARCHE (tmarche) ≤ 0,5 ms
MARCHE-ARRÊT (tarrêt ) ≤ 0,5 ms
Délai de mise sous tension (tv) ≤ 30 ms
Fonction de sortie
Collecteur ouvert NPN or PNP par type de capteur
Fonction de commutation de
sortie NO et NF
Les spécifications peuvent être modifiées sans préavis (31.10.2012) 1
