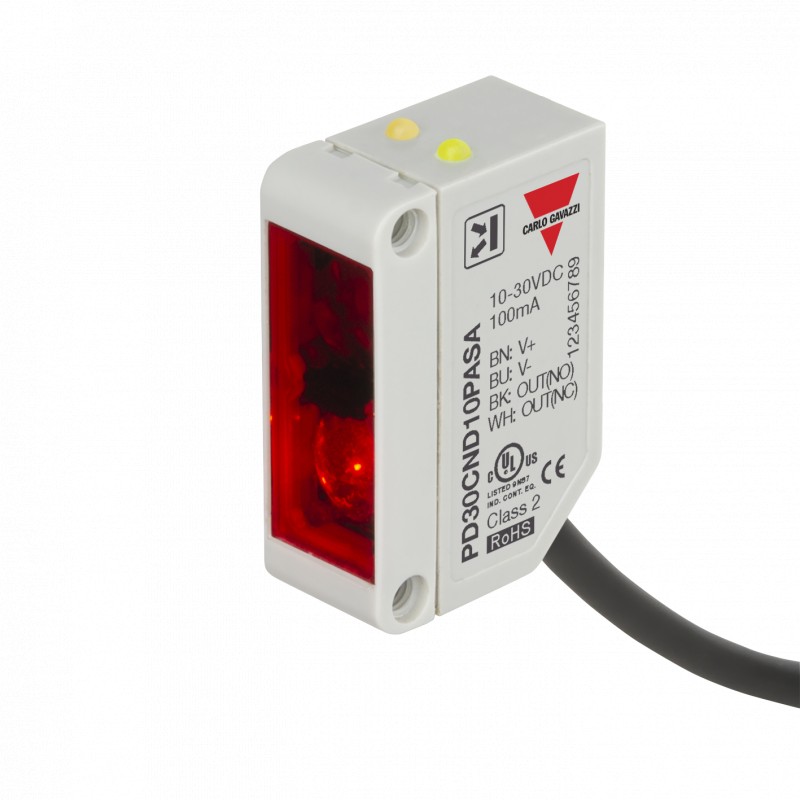

PD30CND10PASA CARLO GAVAZZI Direkte Reflexionsparameter rechteckigen Kasten SCOPE 1 ... 5 m Kabelanschluss O..

Reflexionslichttaster
Typ PD30CND10....SA
• Miniaturlichtschranke
• Erfassungsbereich: 1 m
• Schaltabstand mit Potenziometer einstellbar
• Moduliertes Rotlicht 625 nm
• Betriebsspannung 10 bis 30 V DC
• Ausgang: 100 mA, NPN oder PNP voreingestellt
• Hell (NO)- und Dunkelschaltung (NC)
• LED-Anzeige für Schaltausgang, Betriebsspannung EIN
und Signalstabilität
• Schutz gegen Verpolung, Kurzschluss und Transienten
• Kabel- und Steckerausführungen
• Hohe elektromagnetische Verträglichkeit
Produktbeschreibung
Bestellschlüssel PD30CND10NAM5SA
Die Reflexionslichttaster der Serie PD30CND10 mit den Abmessungen 10x30x20 mm verfügen über ein verstärk- tes PMMA/ABS Gehäuse. Trotz der kleinen Abmessun- gen werden hohe Schaltab- stände bei hoher Messge- nauigkeit erreicht.
Mit einem Potenziometer kann der Schaltabstand ein- fach eingestellt werden. Die Schaltausgangsfunktion ( PNP oder NPN) ist voreinge- stellt und die Schaltart Hell- ( NO) oder Dunkelschaltung ( NC) kann mit der 3. und 4. Ader gewählt werden ( Anti- valenz).
Type Gehäuseform Gehäusabmessung Gehäusematerial Gehäuselänge Detektionsprinzip Reichweite Ausgangsfunktion Schaltart
Anschluss-Typ
Einstellbare Empfindlichkeit
Typenwahl
Gehäuse Reichweite Anschluss Bestellnr. Bestellnr. B x H x T Sn NPN PNP
Hell- und Dunkelschaltung Hell- und Dunkelschaltung
10 x 30 x 20 mm 1000 mm Kabel PD 30 CND 10 NASA PD 30 CND 10 PASA
10 x 30 x 20 mm 1000 mm Stecker PD 30 CND 10 NAM5SA PD 30 CND 10 PAM5SA
Hinweis: Reflektoren müssen separat bestellt werden
Technische Daten
Nennschaltabstand (Sn) Bis zu 1 m, Referenzobjekt Kodak Testkarte R27. Auf Weiß 90 % Remission
(200 mm x 200 mm)
Blindbereich ≤ 20 mm bei maximaler
Reichweite
Einstellung Schaltabstand
Mit Potenziometer einstellbar
Elektrisch 210° symetrisch
Mechanisch 240° symetrisch
Temperaturdrift ≤ 0,2 %/ºC
Schalthysterese (H) 5% bit 20 %
Nenn-Betriebsspannung (UB ) 10 bis 30 V DC (einschl.
Restwelligkeit)
Restwelligkeit (Urpp ) ≤ 10 %
Ausgangsstrom
Kontinuierlich (Ie) ≤ 100 mA Kurzzeitig (I) ≤ 100 mA
(max. Lastkapazität 100 nF)
Leerlaufstrom (Io) ≤ 25 mA bei UB max
Mindestlaststrom (Im) 0,5 mA
Sperrstrom (Ir ) ≤ 100 µA
Spannungsabfall (Ud ) ≤ 2 VDC bei Ie max.
Schutz Kurzschluss, Verpolung und
Transienten
Lichtquelle GaAlAs, LED, 625 nm Lichttyp Rot, moduliert Abstrahlwinkel des Sender ± 2° bei halber Messreich-
weite
Lichtfleckdurchmesser 110 mm bei 1,5 m Umgebungslicht ≤ 10.000 Lux Schaltfrequenz ≤ 1000 Hz Ansprechzeit
AUS-EIN (tEIN) ≤ 0,5 ms
EIN-AUS (tAUS) ≤ 0,5 ms
Einschaltverzögerung (tv) ≤ 30 ms
Ausgangsfunktion
Offener Kollektorausgang NPN oder PNP, je nach
Sensortyp
Schaltart für Schaltausgang Hell (NO)- und Dunkel- schaltung (NC)
Technische Änderungen ohne Vorankündigung vorbehalten (15.01.2013) 1
