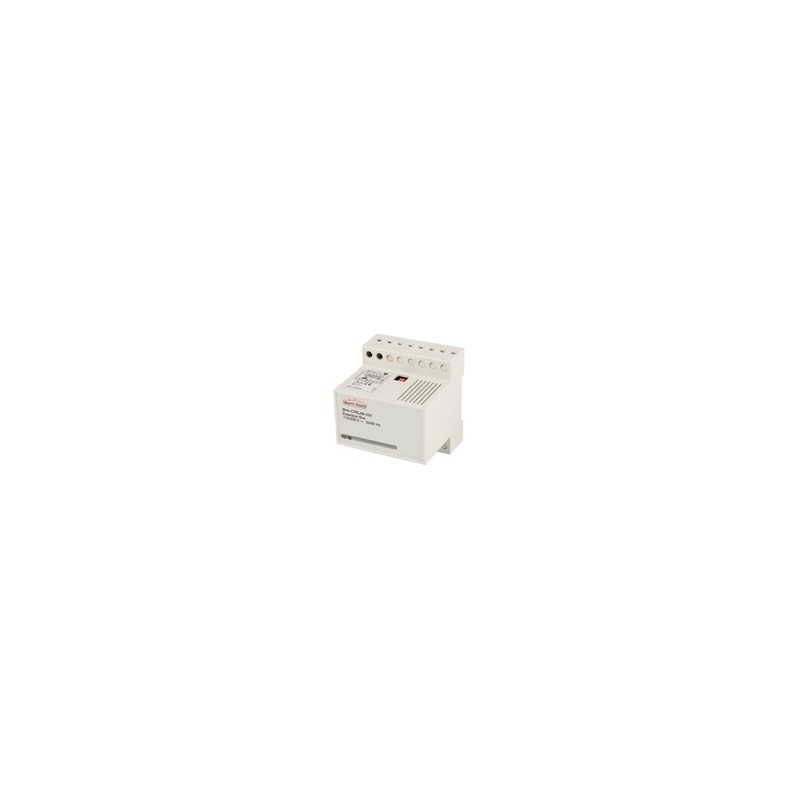

Módulo de bus de extensión smart-house
BH4-CTRLAB-230
Módulo de bus de extensión para BH8-CTRLX-230
Salida de generador de canales
Comunicación con BH8-CTRLX-230 a través de cable plano
Alimentación CA
Caja H4 para montaje en carril DIN (EN50022)
ESPECIFICACIONES DE ENTRADA/SALIDA
Salida smart-house Bus smart-house
Tensión de salida 8,2 V
Intensidad < 450 mA a 25 °C
< 300 mA a 50 °C Protección contra cortocircuitos Sí
Tiempo de secuencia
32 entradas y salidas 38,6 ms
128 entradas y salidas 132,3 ms
ESPECIFICACIONES DE ALIMENTACIÓN
Alimentación Modelos para CA Cat. de sobretensión III (IEC 60664)
Tensión nominal
a través de term. 21 y 22 85-264 V CA (IEC 60038) Frecuencia De 47 a 63 Hz
Potencia nominal Típ. 18 VA con carga máx. Disipación de potencia ≤ 7 W
Impulso de tensión soportada
230 V 4 kV
Tensión dieléctrica
Alimentación – Bus smart-house ≥ 3 kVCA (rms) Conector de extensión
– Bus smart-house ≥ 3 kVCA (rms)
Alimentación
– Conector de extensión ≥ 3 kVCA (rms)
ESPECIFICACIONES GENERALES
Retardo a la conexión < 1 s (+ retardo a
la conexión del controlador)
Indicación de
Alimentación conectada LED verde
BUS OK LED amarillo
Entorno
Grado de protección IP 20
Grado de contaminación 3 (IEC 60664) Temperatura de funcionamiento De 0 a +50 °C
Temperatura de almacenamiento De -20 a +85 °C
Humedad (sin condensación) 20 a 80% de humedad relativa
Resistencia mecánica
Golpes 15 G (11 ms)
Vibración 2 G (de 6 a 55 Hz)
Dimensiones / Material
(véase la “Información Técnica”) Caja H4
Peso 200 g
SELECCIÓN DEL MODELO
Alimentación Código de pedido
115/230 V CA BH4-CTRLAB-230
ACCESORIOS
Juego de cables planos BCAB-CTRLXA (incluye 4 cables: 1 x 120 mm, 1 x 190 mm y 2 x 260 mm)
CONTENIDO DEL ENVÍO DIMENSIONES (mm)
1 módulo de bus de extensión smart-house BH4-CTRLAB-230
1 manual
1 cable plano de 120 mm
1 cable plano de 190 mm
Especificaciones sujetas a cambios sin previo aviso (17.07.2008) - Un producto del Grupo CARLO GAVAZZI
