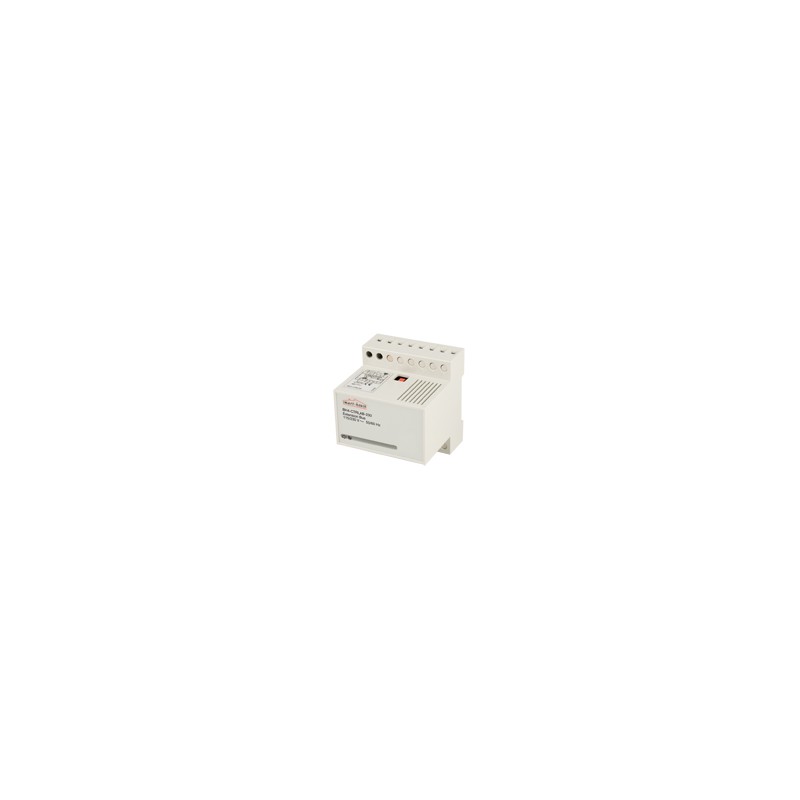

BH4-CTRLAB-230 CARLO GAVAZZI H4 (W72) INFO3 info4 85-264 VAC-Modul, das ein Segment adicionial Busfahrer für..

smart-house Erweiterungs-Bus-Modul
BH4-CTRLAB-230
Erweiterungs-Bus-Modul für BH8-CTRLX-230
Kanalgeneratorausgang
Kommunikation mit BH8-CTRLX-230 über Flachkabel
Betriebsspannung AC
H4-Gehäuse für Montage auf DIN-Schiene (EN50022)
TECHNISCHE DATEN – EINGANG/AUSGANG
smart-house-Ausgang smart-house-Bus
Ausgangsspannung 8,2 V
Strom < 450 mA @ 25 °C
< 300 mA @ 50 °C Kurzschlussgeschützt Ja
Zykluszeit
32 Ein- und Ausgänge 38,6 ms
128 Ein- und Ausgänge 132,3 ms
TECHNISCHE DATEN– BETRIEBSSPANNUNG
Stromversorgung AC-Antrieb Überspannungskategorie III (IEC 60664)
Nenn-Betriebsspannung
über Klemmen 21& 22 85-264 V AC (IEC 60038) Frequenz 47 bis 63 Hz
Nenn-Betriebsleistung Typ. 18 VA bei max. Last
Verlustleistung ≤ 7 W Nenn-Stehstoßspannung
Spannung 230 V 4 kV
AC Bemessungsspannung
Betriebsspannung
– smart-house-Bus ≥ 3 kV AC (rms) Erweiterungsanschluss
– smart-house-Bus ≥ 3 kV AC (rms)
Betriebsspannung
– Erweiterungsanschluss ≥ 3 kV AC (rms)
ALLGEMEINE TECHNISCHE DATEN
Einschaltverzögerung < 1 s (+ Controller-
Einschaltverzögerung)
Anzeige für
Betriebsspannung EIN LED, grün
BUS OK LED, gelb
Umgebungsbedingungen
Schutzart IP 20
Verschmutzungsgrad 3 (IEC 60664) Betriebstemperatur 0° bis +50 °C
Lagertemperatur -20 bis +85 °C
Luftfeuchtigkeit
(nicht kondensierend) 20 bis 80 % rel. F.
Mechanische Beanspruchung
Stoßfestigkeit 15 G (11 ms)
Rüttelfestigkeit 2 G (6 bis 55 Hz)
Abmessungen/Material
(siehe “Technische Informationen”) H4-Gehäuse
Gewicht 200 g
TYPENWAHL
Betriebsspannung Bestellnummer
115/230 VAC BH4-CTRLAB-230
ZUBEHÖR
Flachkabelsatz BCAB-CTRLXA
(besteht aus 4 Kabeln: 1 x 120 mm, 1 x 190 mm und 2 x 260 mm)
LIEFERUMFANG ABMESSUNGEN (mm)
1 x smart-house-Erweiterungs-Bus-Modul BH4-CTRLAB-230
1 x Bedienungsanleitung
1 x 120 mm Flachkabel
1 x 190 mm Flachkabel
Technische Änderungen vorbehalten (22.04.2008). Ein Produkt der CARLO GAVAZZI Gruppe
